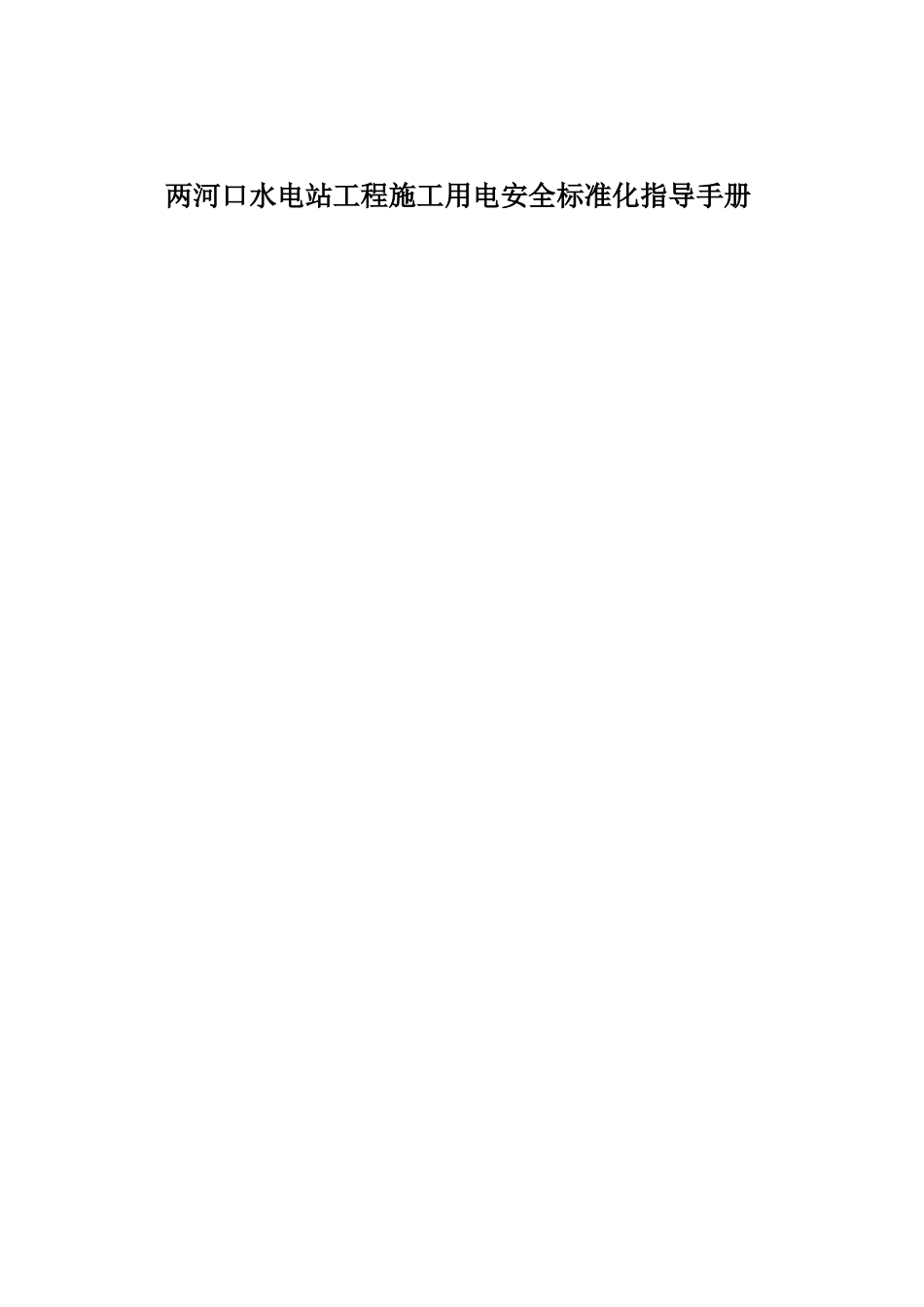

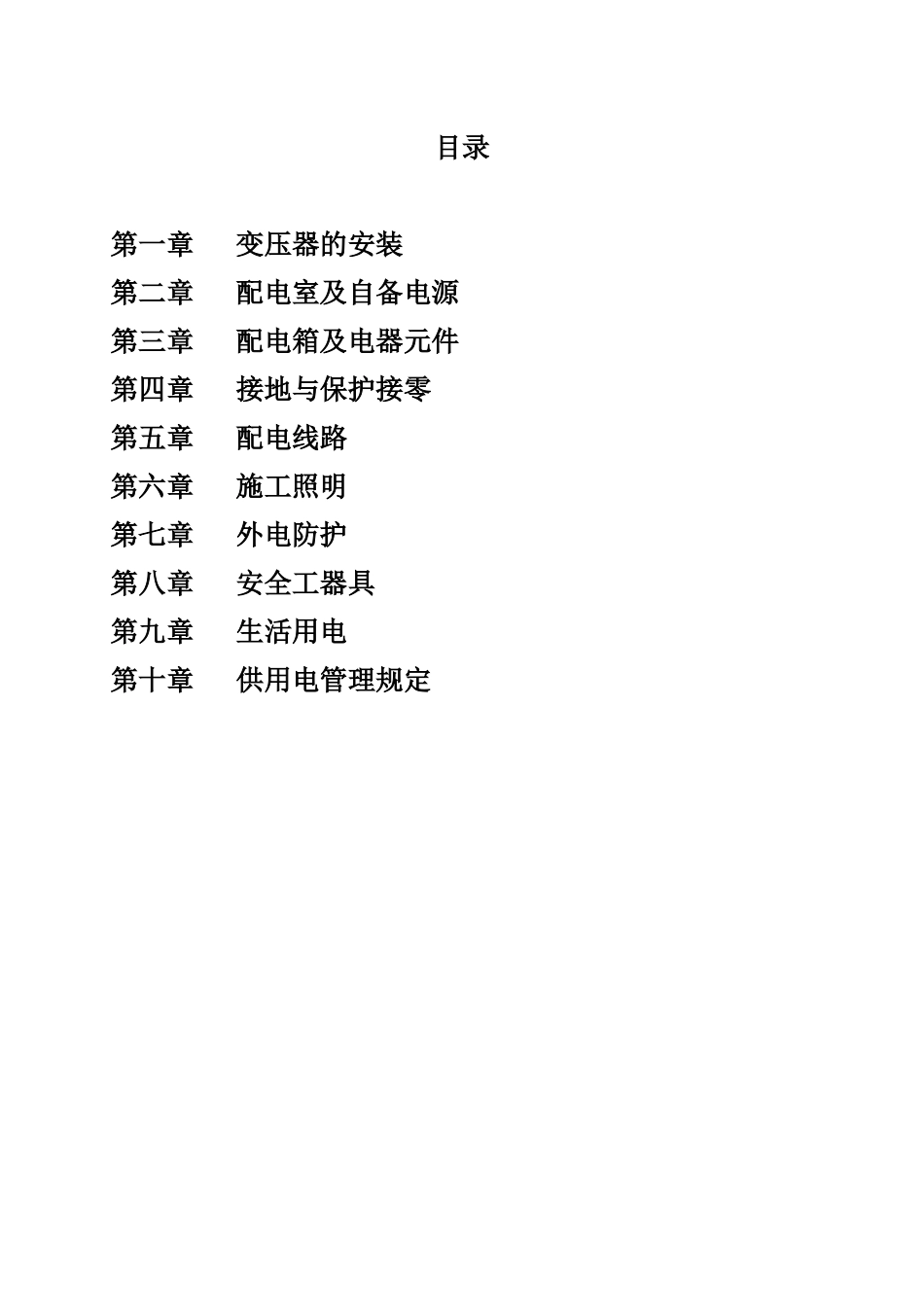

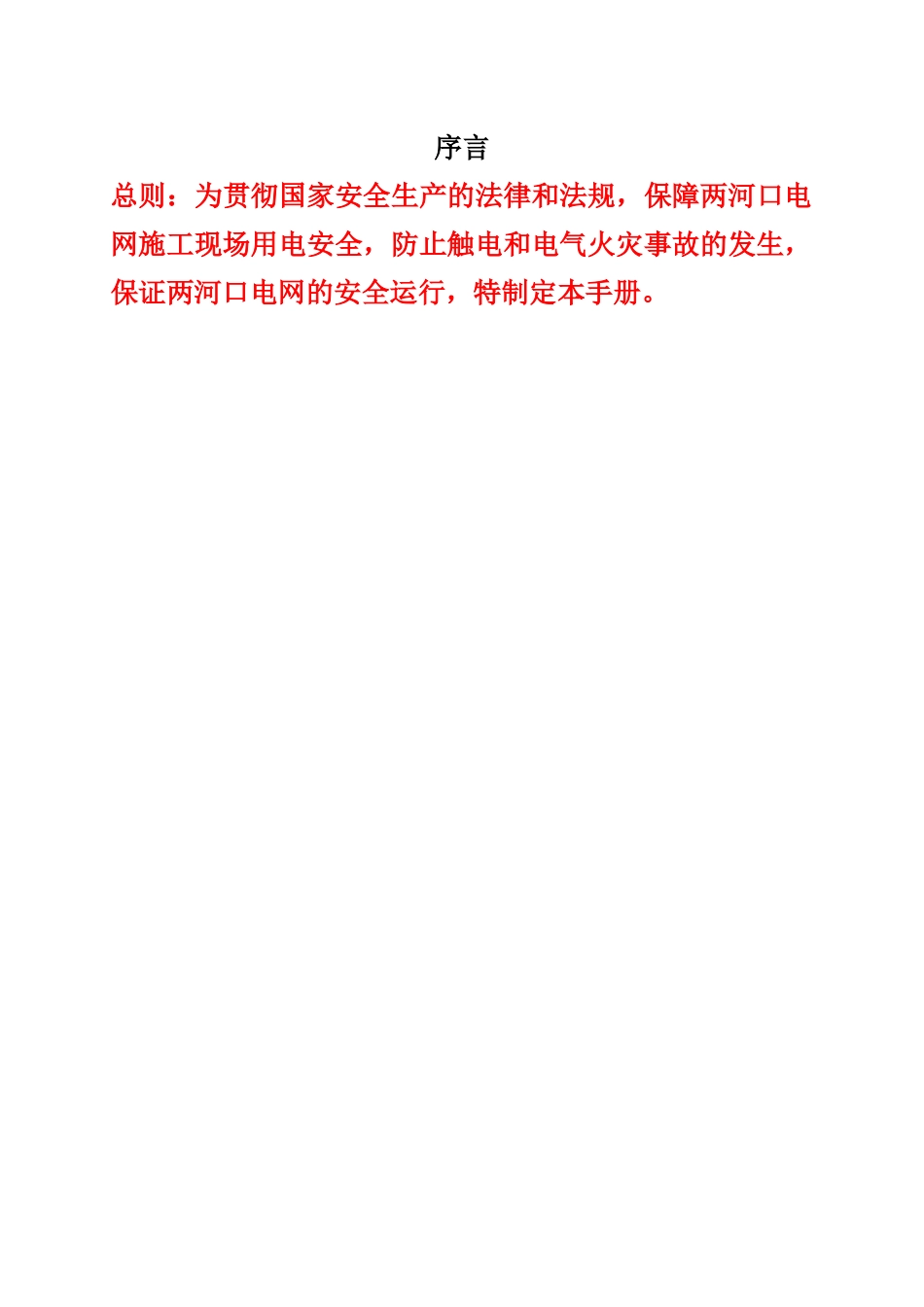

两河口水电站工程施工用电安全标准化指导手册序言总则：为贯彻国家安全生产的法律和法规，保障两河口电网施工现场用电安全，防止触电和电气火灾事故的发生，保证两河口电网的安全运行，特制定本手册。目录第一章变压器的安装第二章配电室及自备电源第三章配电箱及电器元件第四章接地与保护接零第五章配电线路第六章施工照明第七章外电防护第八章安全工器具第九章生活用电第十章供用电管理规定第一章变压器的安装一、基础设置施工用电10kV及以下变压器装于地面时，应有2.5米的高台。二、防护1.变压器的周围应用硬性材料装设围栏，其高度不低于1.7m。2.围栏与变压器外廊的距离不得小于1m。3.围栏门应上锁，门上贴“止步，高压危险”的安全警示标志和“施工单位用电联系人电话”。三、杆上变压器安装高度应不低于2.5m，并挂“高压危险”的警示标志。四、洞内变压器安装1.围栏和高低压设备的距离必须满足安全要求。2.电缆应固定于钢筋上，钢筋上垫橡皮，钢筋固定在洞壁上，钢筋的布置应大于1.9米，电缆应有一定的弧垂。3.地线应接在公共地线上。4.电缆应设标示。5.变压器围栏上应安装两个警示灯，围栏帖“反光”标志。五、变压器的引下线、引上线和母线应采用多股铜芯绝缘线，其截面按变压器额定电流选择，且不应小于16mm²。六、变压器一、二次侧应装设相应的电气设备。一次侧熔断器装设的对地距离不应小于4.5m，二次侧熔断器或断路器装设的对地垂直距离不应小于3.5m，各相熔断器水平距离不应小于0.5m，二次侧不应小于0.3m。变压器跌落保险安装时水平与垂直方向应有15°～30°的角度。七、变压器熔丝的选择1.容量在100KVA及以下者，高压侧熔丝按变压器额定电流2~3倍选择。2.容量在100KVA及以上者，高压侧熔丝按变压器额定电流的1.5~2倍选择。3.变压器低压侧熔丝或断路器延时整定值按变压器的额定电流选择。4.绝不允许用铜丝或铝丝代替变压器的熔丝。八、变压器高压侧避雷器接地线的安装应按规定设置，宜采用软铜线，其截面不小于25m㎡，接地电阻不大于4Ω。第二章配电室及自备电源一、配电室1.基础结构配电室环境无腐蚀介质震动小防雨雪、小动物物无易燃易爆物品灰尘少潮气小靠近电源道路畅通2.配电室的门应向外开并配锁，门上贴“有电危险”的标识牌，顶棚与地面的距离不低于3m，配砂箱或扑灭电气火灾的灭火器。3.配电柜内应装设电源隔离开关及短路、过载、漏电保护器，隔离开关分断时应有明显可见分断点。停电维修时，应挂接地线，并应悬挂“禁止合闸，有人工作”停电标志牌。4.配电室的照明分别设置正常照明和事故照明。当室内设有值班室或检修室时，其边缘距配电柜的水平距离不小于1m，并采取屏障隔离。5.配电室内的母线应涂刷有色油漆，以标志相序，以柜正面方向为基准，其涂色应符合下表规定：相别颜色垂直排列水平排列引下排列L1(A)黄上后左L2(B)绿中中中L3(C)红下前右N淡蓝------6.配电柜应编号，并标识明确，其周围不得堆放任何妨碍操作、维修的杂物。7.发电机组电源必须与外电线路电源连锁，严禁并列运行。8.发电机组的排烟管道必须伸出室外，室内必须配置专用灭火器具，严禁存放储油桶。9.移动式柴油发电机拖车上部应设置牢固、可靠的防雨棚，其周围4m内不得使用明火，不得存放易燃易爆物品。10.发电机组应采用中性点直接接地的三相四线制供电系统并独立设置TN-S接零保护系统，其电源出口侧必须装设短路、过载等低压保护装置。第三章配电箱及电气元件一、配电箱及开关箱的设置1.施工现场临时用电的配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电，并在配电系统的末级开关箱、总配电箱内分别加设漏电保护器，总体上形成两级保护。如下图：2.动力配电箱与照明配电箱应分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。如下图：3.总配电箱应设置在靠近电源的区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。如下图：4.配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板的厚度不得小于1.5mm...
