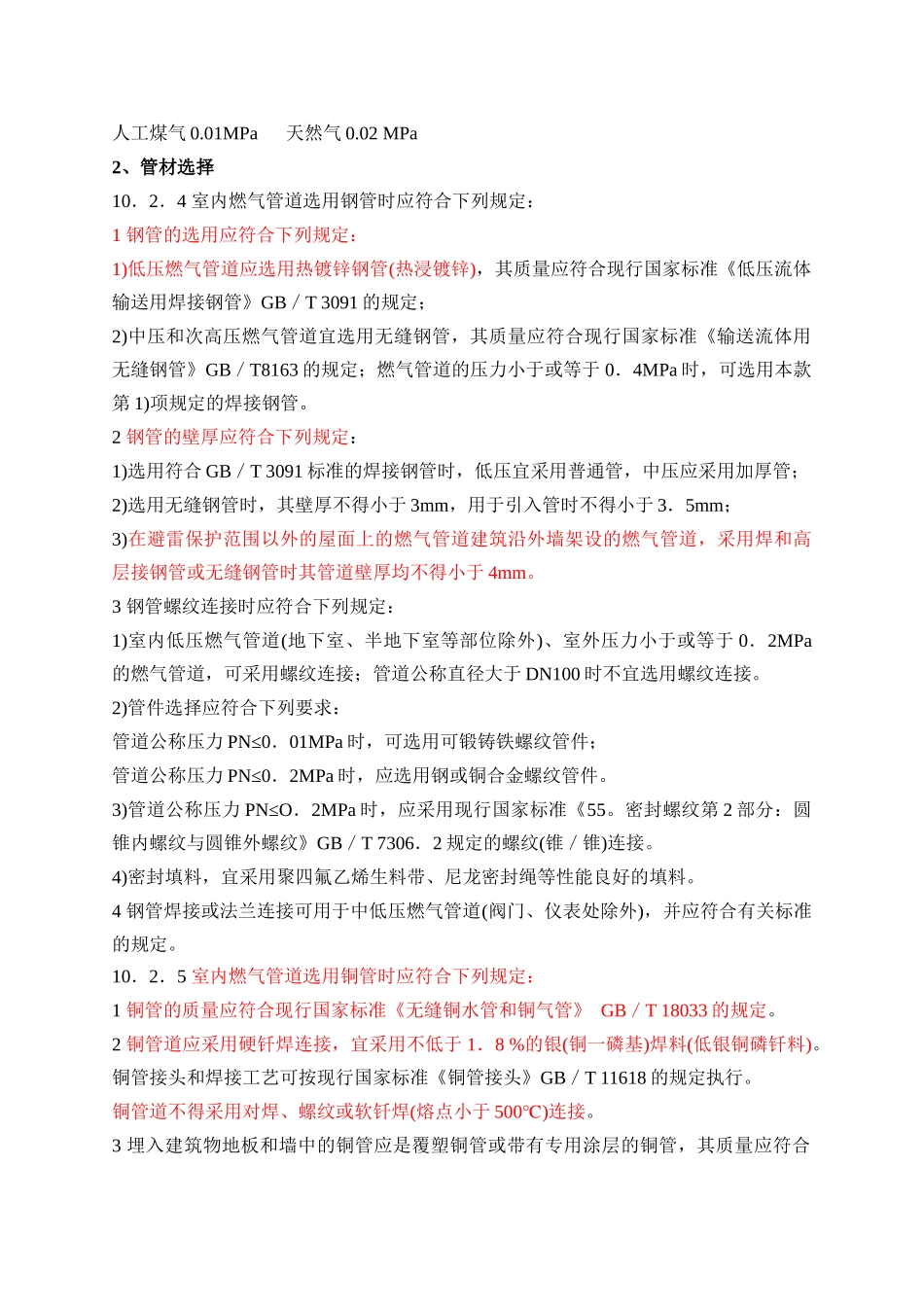

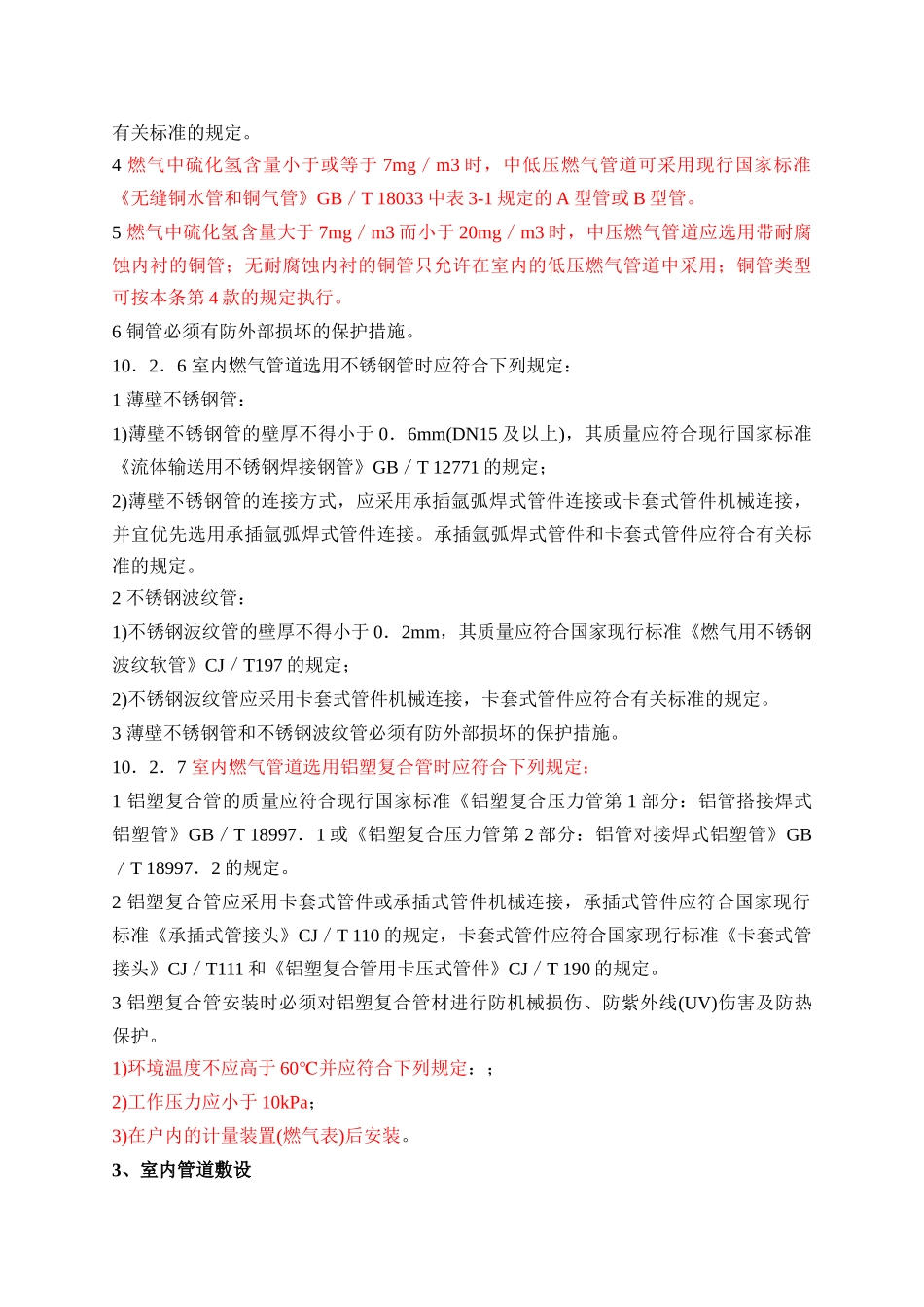

室内燃气管道设计一、设计依据：1、国家标准《城镇燃气技术规范》GB50494-20092、国家标准《城镇燃气设计规范》GB50028-20063、上海市工程建设规范《城市煤气、天然气管道工程技术规程》DGJ08-10-20044、上海市工程建设规范《燃气直燃型吸收式冷热水机组工程技术规程》DGJ08-74-20045、上海市工程建设规范《住宅设计标准》DGJ08-20-2007二、设计内容1、燃气压力级制：室内用户最高压力要求1）国家规范：表10．2．1用户室内燃气管道的最高压力(表压Mpa)燃气用户最高压力工业用户独立、单层建筑0.8其他0.4商业用户0.4居民用户(中压进户)0.2居民用户(低压进户)<0.01注：1液化石油气管道的最高压力不压大于0.14MPa；2管道井内的燃气管道的最高压力不应大于0．2MPa；3室内燃气管道压力大于0．8MPa的特殊用户设计应按有关专业规范执行。（技规第6.4.1.3条，不应大于0.8Mpa的说明可按注3执行）表10．2．2民用低压用气设备燃烧器的额定压力(表压kPa)燃气燃烧器人工煤气天然气液化石油气矿井气天然气、油田伴生气、液化石油气混空气民用器具1.01.02.02.8或5.02）上海规范：第5.1.1条居民生活用燃气应采用低压供应，低压燃气供应的民用燃具额定压力不应低于：人工煤气0.01MPa天然气0.02MPa2、管材选择10．2．4室内燃气管道选用钢管时应符合下列规定：1钢管的选用应符合下列规定：1)低压燃气管道应选用热镀锌钢管(热浸镀锌)，其质量应符合现行国家标准《低压流体输送用焊接钢管》GB／T3091的规定；2)中压和次高压燃气管道宜选用无缝钢管，其质量应符合现行国家标准《输送流体用无缝钢管》GB／T8163的规定；燃气管道的压力小于或等于0．4MPa时，可选用本款第1)项规定的焊接钢管。2钢管的壁厚应符合下列规定：1)选用符合GB／T3091标准的焊接钢管时，低压宜采用普通管，中压应采用加厚管；2)选用无缝钢管时，其壁厚不得小于3mm，用于引入管时不得小于3．5mm；3)在避雷保护范围以外的屋面上的燃气管道建筑沿外墙架设的燃气管道，采用焊和高层接钢管或无缝钢管时其管道壁厚均不得小于4mm。3钢管螺纹连接时应符合下列规定：1)室内低压燃气管道(地下室、半地下室等部位除外)、室外压力小于或等于0．2MPa的燃气管道，可采用螺纹连接；管道公称直径大于DN100时不宜选用螺纹连接。2)管件选择应符合下列要求：管道公称压力PN≤0．01MPa时，可选用可锻铸铁螺纹管件；管道公称压力PN≤0．2MPa时，应选用钢或铜合金螺纹管件。3)管道公称压力PN≤O．2MPa时，应采用现行国家标准《55。密封螺纹第2部分：圆锥内螺纹与圆锥外螺纹》GB／T7306．2规定的螺纹(锥／锥)连接。4)密封填料，宜采用聚四氟乙烯生料带、尼龙密封绳等性能良好的填料。4钢管焊接或法兰连接可用于中低压燃气管道(阀门、仪表处除外)，并应符合有关标准的规定。10．2．5室内燃气管道选用铜管时应符合下列规定：1铜管的质量应符合现行国家标准《无缝铜水管和铜气管》GB／T18033的规定。2铜管道应采用硬钎焊连接，宜采用不低于1．8%的银(铜一磷基)焊料(低银铜磷钎料)。铜管接头和焊接工艺可按现行国家标准《铜管接头》GB／T11618的规定执行。铜管道不得采用对焊、螺纹或软钎焊(熔点小于500℃)连接。3埋入建筑物地板和墙中的铜管应是覆塑铜管或带有专用涂层的铜管，其质量应符合有关标准的规定。4燃气中硫化氢含量小于或等于7mg／m3时，中低压燃气管道可采用现行国家标准《无缝铜水管和铜气管》GB／T18033中表3-1规定的A型管或B型管。5燃气中硫化氢含量大于7mg／m3而小于20mg／m3时，中压燃气管道应选用带耐腐蚀内衬的铜管；无耐腐蚀内衬的铜管只允许在室内的低压燃气管道中采用；铜管类型可按本条第4款的规定执行。6铜管必须有防外部损坏的保护措施。10．2．6室内燃气管道选用不锈钢管时应符合下列规定：1薄壁不锈钢管：1)薄壁不锈钢管的壁厚不得小于0．6mm(DN15及以上)，其质量应符合现行国家标准《流体输送用不锈钢焊接钢管》GB／T12771的规定；2)薄壁不锈钢管的连接方式，应采用承插氩弧焊式管件连接或卡套式管件机械连接，并宜优先选用承插氩弧焊式管件连接。承插氩弧焊式管件和卡套式管件应符合有关标准的规定。2不锈钢波纹管：1)不锈钢波纹管...
