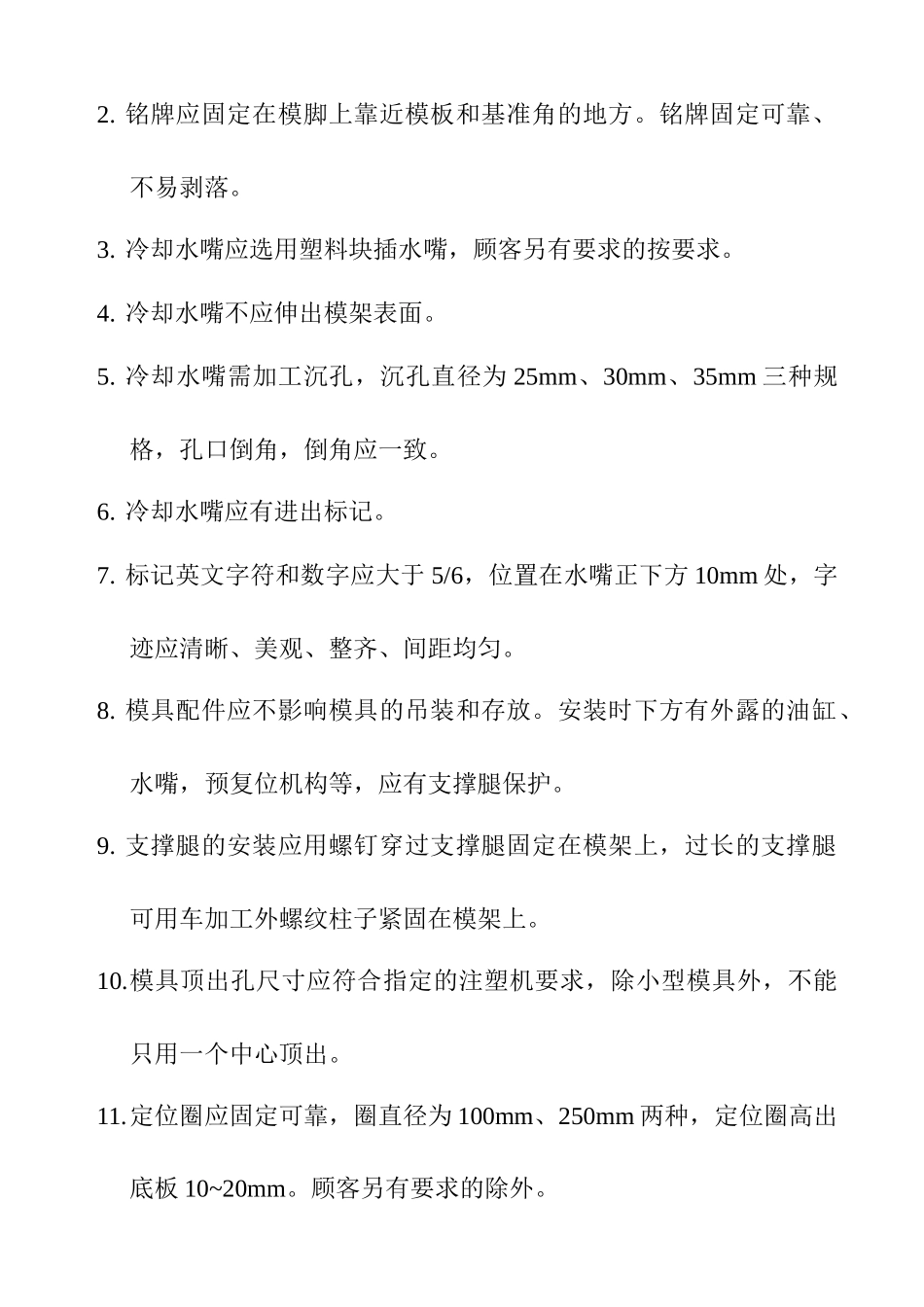

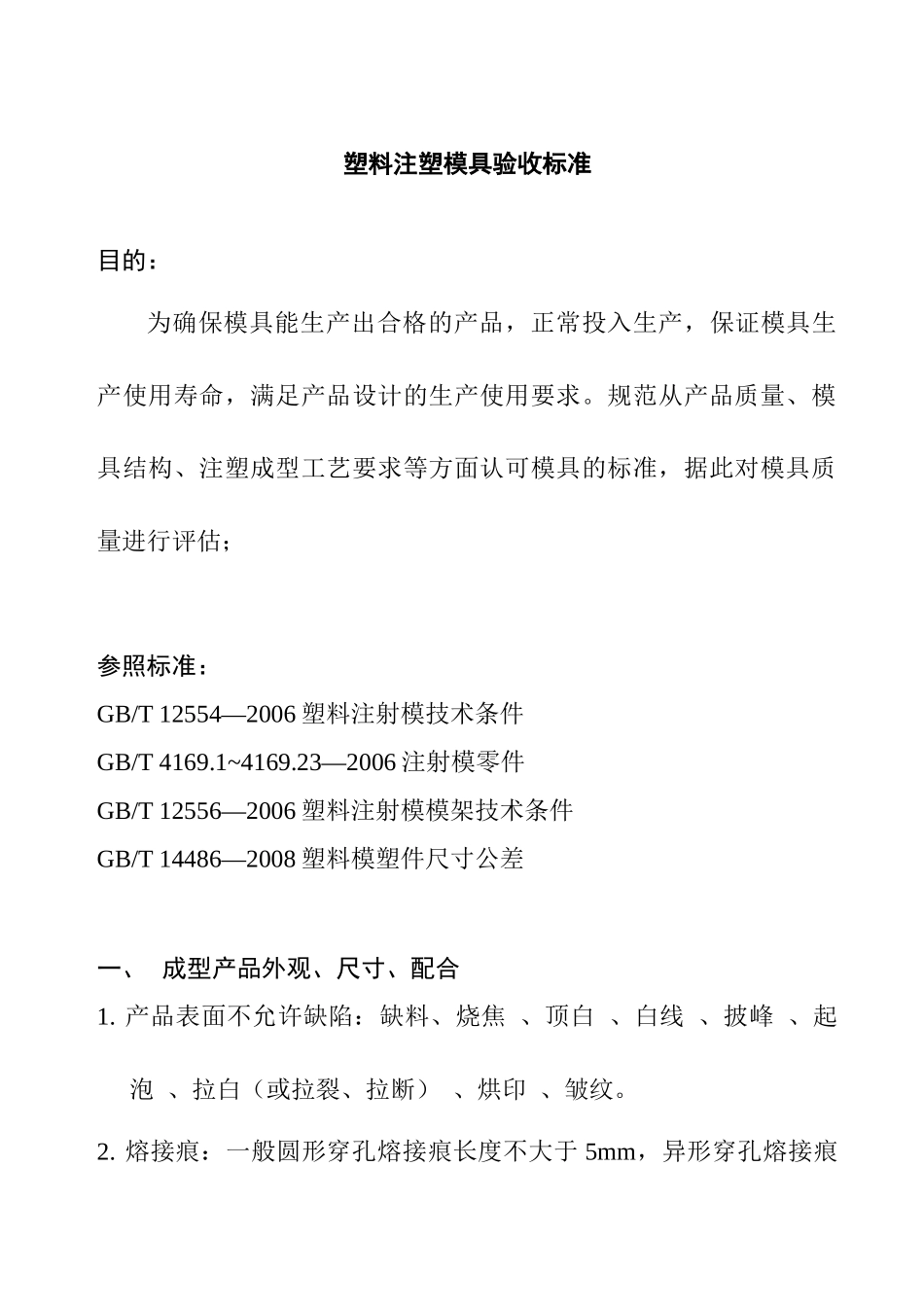

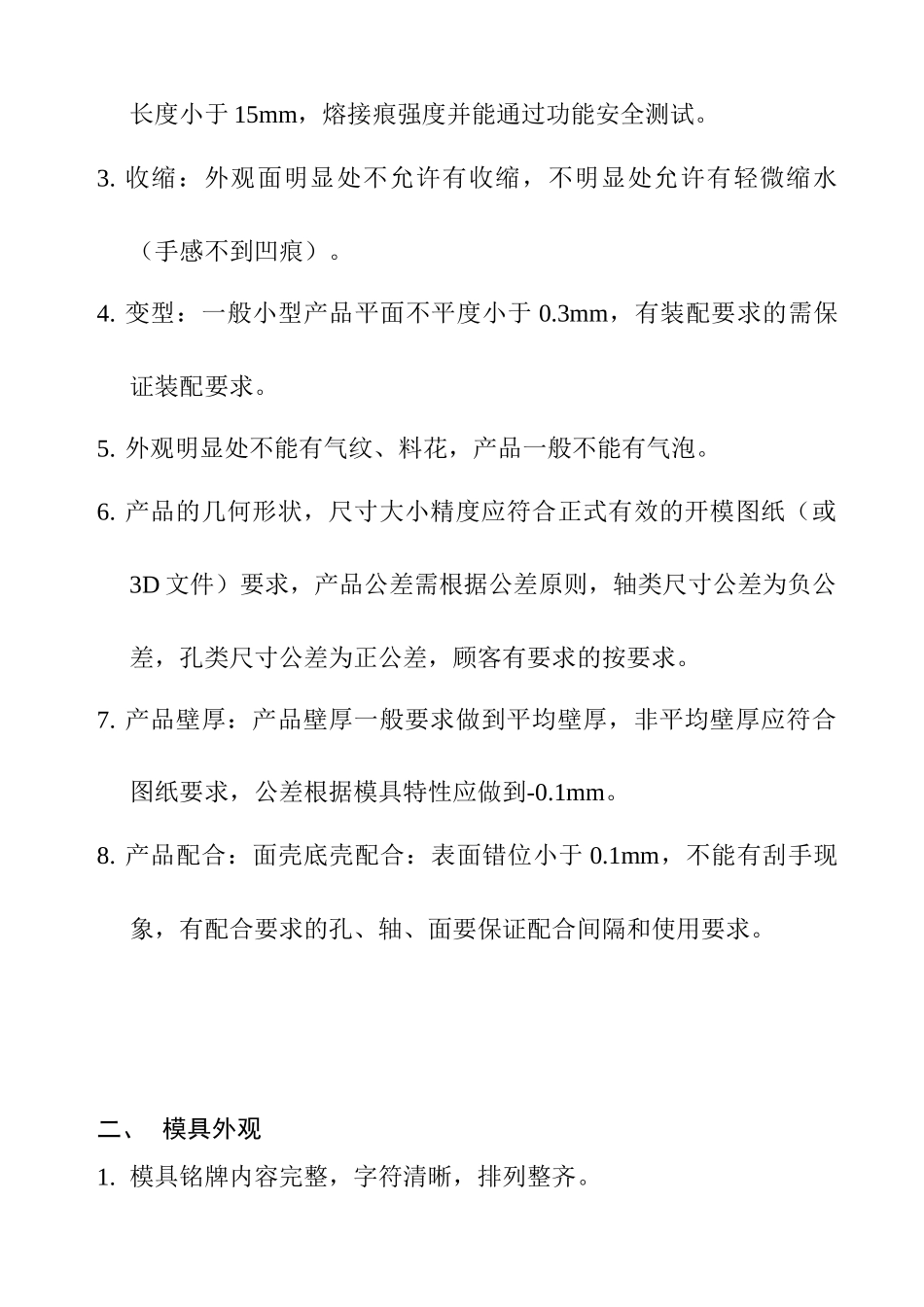

塑料注塑模具验收标准目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T12554—2006塑料注射模技术条件GB/T4169.1~4169.23—2006注射模零件GB/T12556—2006塑料注射模模架技术条件GB/T14486—2008塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。2.熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。3.收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。4.变型：一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。5.外观明显处不能有气纹、料花，产品一般不能有气泡。6.产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。7.产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。8.产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。二、模具外观1.模具铭牌内容完整，字符清晰，排列整齐。2.铭牌应固定在模脚上靠近模板和基准角的地方。铭牌固定可靠、不易剥落。3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。4.冷却水嘴不应伸出模架表面。5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。6.冷却水嘴应有进出标记。7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。8.模具配件应不影响模具的吊装和存放。安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。9.支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上。10.模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。11.定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10~20mm。顾客另有要求的除外。12.模具外形尺寸应符合指定注塑机的要求。13.安装有方向要求的模具应在前模板或后模板上用箭头标明安装方向，箭头旁应有“UP”字样，箭头和文字均为黄色，字高为50mm。14.模架表面不应有凹坑、锈迹、多余的吊环、进出水汽、油孔等以及影响外观的缺陷。15.模具应便于吊装、运输，吊装时不得拆卸模具零部件，吊环不得与水嘴、油缸、预复位杆等干涉。三、模具材料和硬度1.模具模架应选用符合标准的标准模架。2.模具成型零件和浇注系统（型芯、动定模镶块、活动镶块、分流锥、推杆、浇口套）材料采用性能高于40Cr以上的材料。3.成型对模具易腐蚀的塑料时，成型零件应采用耐腐蚀材料制作，或其成型面应采取防腐蚀措施。4.模具成型零件硬度应不低于50HRC，或表面硬化处理硬度应高于600HV。四、顶出、复位、抽插芯、取件1.顶出时应顺畅、无卡滞、无异常声响。2.斜顶表面应抛光，斜顶面低于型芯面。3.滑动部件应开设油槽，表面需进行氮化处理，处理后表面硬度为HV700以上。4.所有顶杆应有止转定位，每个顶杆都应进行编号。5.顶出距离应用限位块进行限位。6.复位弹簧应选用标准件，弹簧两端不得打磨，割断。7.滑块、抽芯应有行程限位，小滑块用弹簧限位，弹簧不便安装时可用波子螺丝；油缸抽芯必须有行程开关。8.滑块抽芯一般采用斜导柱，斜导柱角度应比滑块锁紧面角度小2~3。滑块行程过长应采用油缸抽拔。9.油缸抽芯成型部分端面被包覆时，油缸应加自锁机构。10.滑块宽度超过150mm的大滑块下面应有耐磨板，耐磨板材料应选用T8A，经热处理后硬度为HRC50~55，耐磨板比大面高出0.05~0.1mm，并开制油槽。11.顶杆不应上下串动。12.顶杆上加倒钩，倒钩的方向应保持一致，倒钩易于从制品上去除。13.顶杆孔与顶杆的配合间隙，封胶段长度，顶杆孔的表面粗糙度应按相关...
