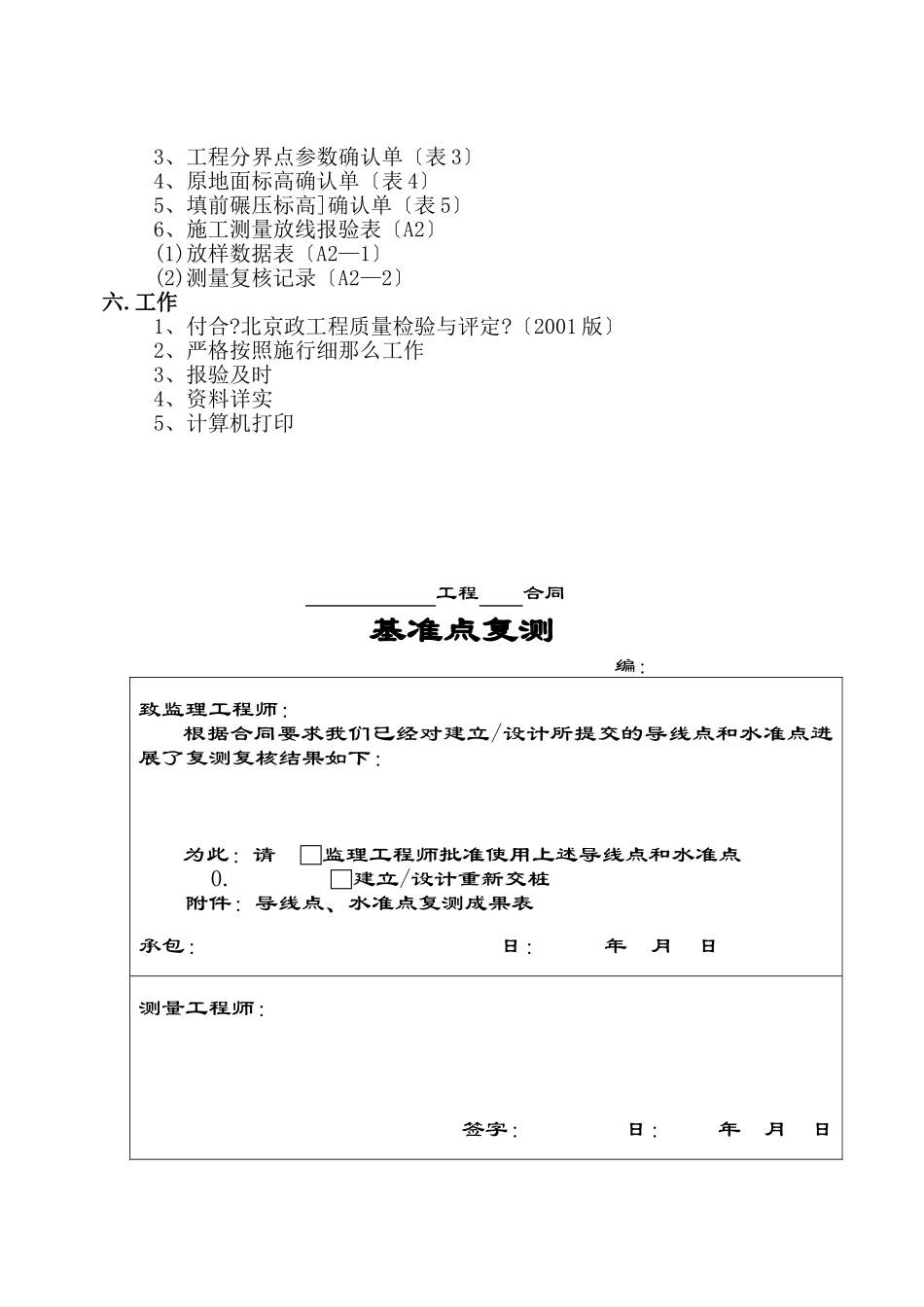

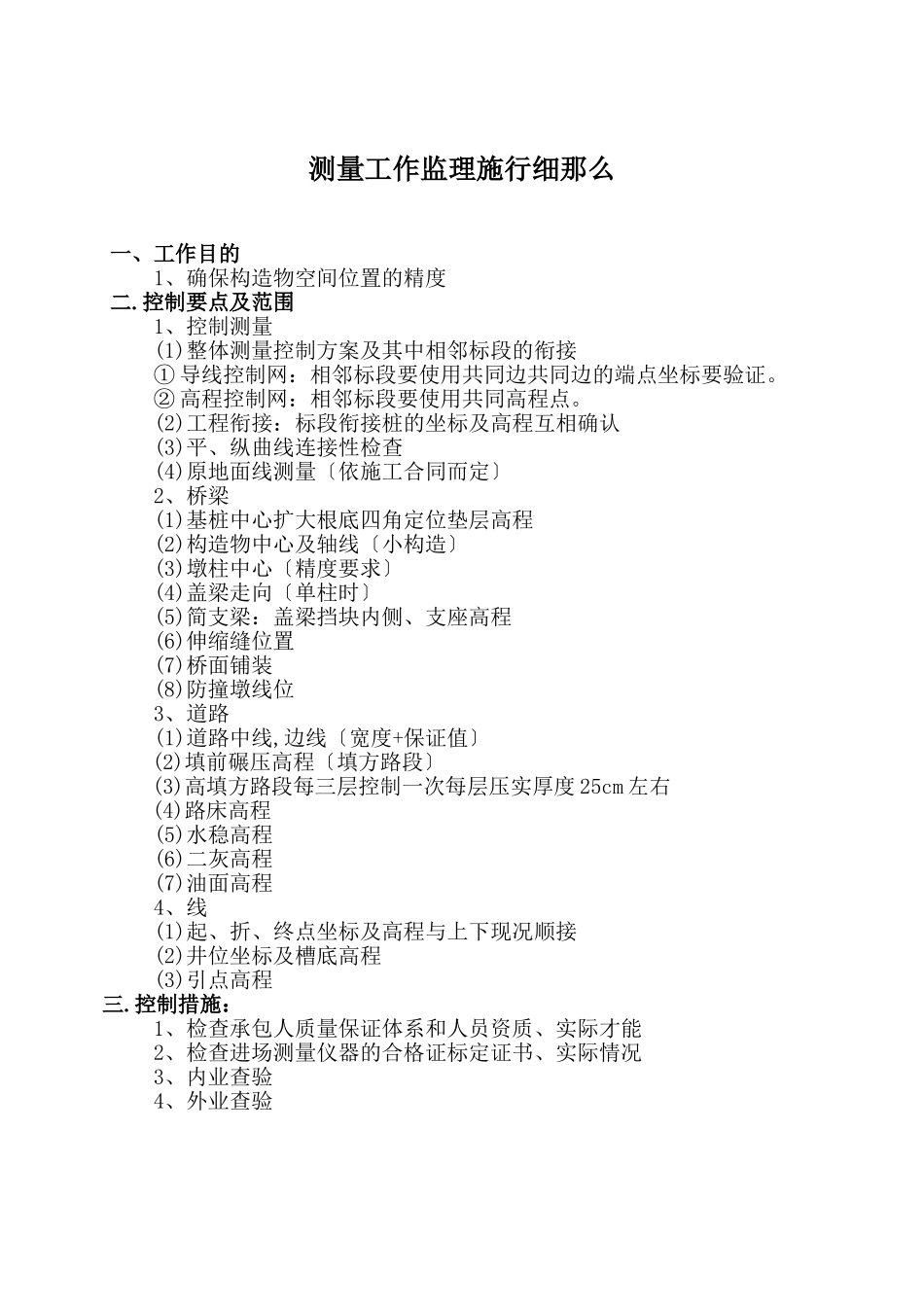

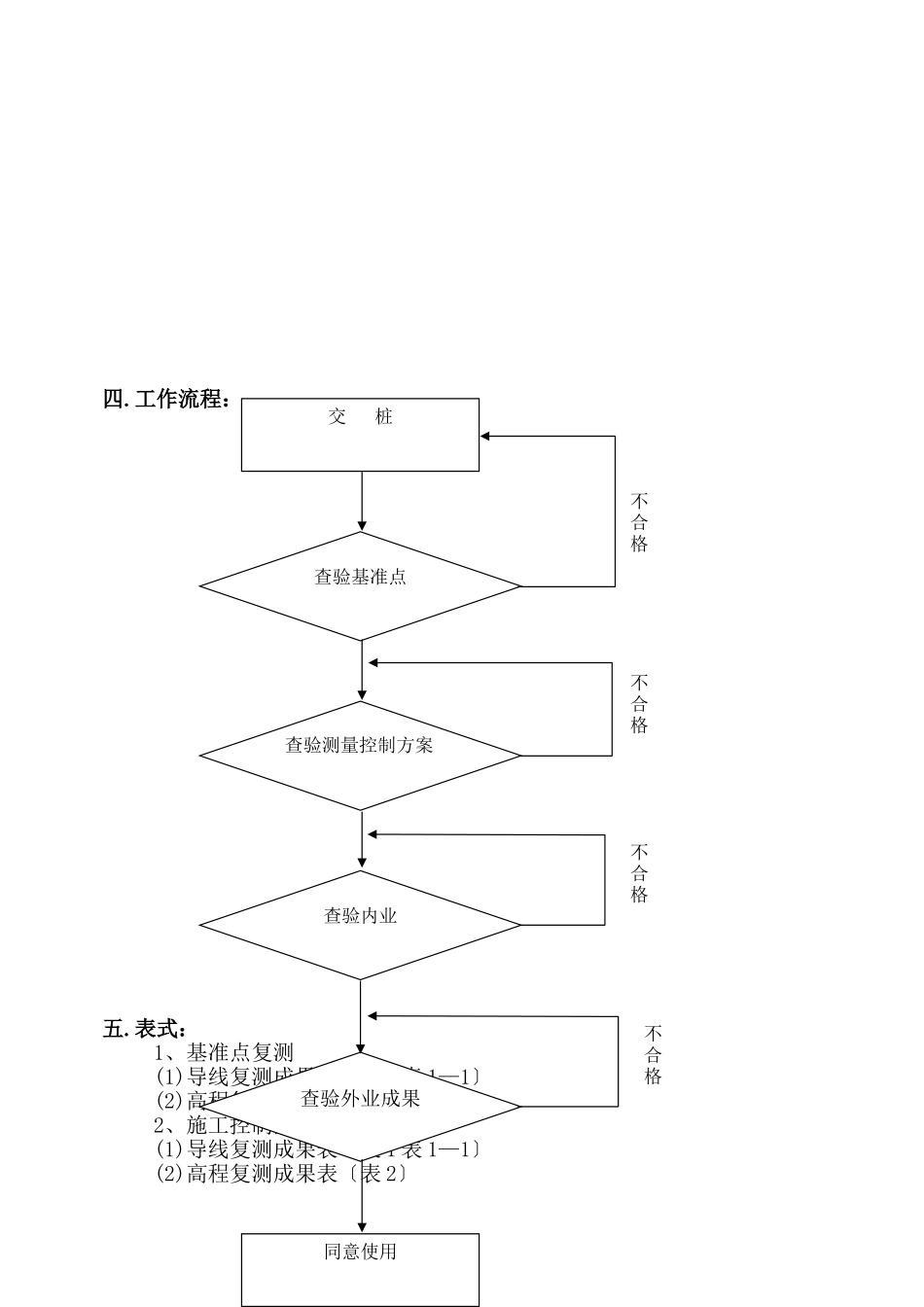

测量工作监理施行细那么一、工作目的1、确保构造物空间位置的精度二.控制要点及范围1、控制测量(1)整体测量控制方案及其中相邻标段的衔接①导线控制网:相邻标段要使用共同边共同边的端点坐标要验证。②高程控制网:相邻标段要使用共同高程点。(2)工程衔接:标段衔接桩的坐标及高程互相确认(3)平、纵曲线连接性检查(4)原地面线测量〔依施工合同而定〕2、桥梁(1)基桩中心扩大根底四角定位垫层高程(2)构造物中心及轴线〔小构造〕(3)墩柱中心〔精度要求〕(4)盖梁走向〔单柱时〕(5)简支梁:盖梁挡块内侧、支座高程(6)伸缩缝位置(7)桥面铺装(8)防撞墩线位3、道路(1)道路中线,边线〔宽度+保证值〕(2)填前碾压高程〔填方路段〕(3)高填方路段每三层控制一次每层压实厚度25cm左右(4)路床高程(5)水稳高程(6)二灰高程(7)油面高程4、线(1)起、折、终点坐标及高程与上下现况顺接(2)井位坐标及槽底高程(3)引点高程三.控制措施:1、检查承包人质量保证体系和人员资质、实际才能2、检查进场测量仪器的合格证标定证书、实际情况3、内业查验4、外业查验四.工作流程:五.表式:1、基准点复测(1)导线复测成果表〔表1表1—1〕(2)高程复测成果表〔表2〕2、施工控制网(1)导线复测成果表〔表1表1—1〕(2)高程复测成果表〔表2〕交桩查验基准点查验测量控制方案不合格不合格不合格查验内业查验外业成果同意使用不合格3、工程分界点参数确认单〔表3〕4、原地面标高确认单〔表4〕5、填前碾压标高]确认单〔表5〕6、施工测量放线报验表〔A2〕(1)放样数据表〔A2—1〕(2)测量复核记录〔A2—2〕六.工作1、付合?北京政工程质量检验与评定?〔2001版〕2、严格按照施行细那么工作3、报验及时4、资料详实5、计算机打印工程合同基准点复测编:致监理工程师:根据合同要求我们已经对建立/设计所提交的导线点和水准点进展了复测复核结果如下:为此:请□监理工程师批准使用上述导线点和水准点0.□建立/设计重新交桩附件:导线点、水准点复测成果表承包:日:年月日测量工程师:签字:日:年月日总监理工程师:签字:日:年月日注:本表一式二份总监办和施工各一份工程合同施工测量控制网报验单编:致监理工程师:根据合同要求业已完成施工测量控制网的实测、复核工作请予以查验。附件:施工放样记录、复核记录测量负责人:日:年月日桩部位放样内容总监办测量工程师:签字:日:年月日本表一式二份总监办和施工各一份工程第合同导线〔复测〕成果表〔表1〕编:日:测点测角°′″方位角°′″间隔〔m〕纵坐标增量△X〔m〕横坐标增量△Y〔m〕纵坐标X〔m〕横坐标Y〔m〕备注计算〔另附简图〕:结:1、角度闭合差:f测=f容=2、坐标增量闭合差:fx=fy=3、导线相对闭合差:f=k=测量:计算:测量负责人:工程第合同水准点〔复测〕成果表〔表2〕编:日:年月日测点后视(1)前视(2)高差高程(m)〔5)备注+(3)=(1)-(2)-(3)=(1)-(2)计算:实测闭合差=容许闭合差=结:测量:计算:测量负责人:工程第合同程度角观测记录表〔表1—1〕编:日:年月日测站盘位目标间隔m程度读数°′″水平角备注半测回值°′″中值″测回值°′″左右左右左右左右左右左右测量:记录:测量负责人:工程合同原地面标高确认单〔表4〕编:日:年月日左变坡点(高程/至中桩间隔)中桩桩中桩高程右变坡点(高程/至中桩间隔)测量:计算:监理:工程合同填前碾压标高确认单〔表5〕编:日:年月日左变坡点(高程/至中桩间隔)中桩桩中桩高程右变坡点(高程/至中桩间隔)测量:计算:监理:施工测量放线报验表(A2)编工程名称日致(监理):我方已完成(部位)(内容)的测量放线经自检合格请予查验。附件:1.□放线的根据材料页2.□放线成果表页测量员(签字):岗位证书:查验人(签字):岗位证书:承包名称:技术负责人(签字):查验结果:查验结:□合格□纠错后重报监理名称:监理工程师(签字):日:年月日注:本表由承包填报建立、监理、承包各存一份。工程合同放样数据表〔表A2—1〕测站X0=后视X=后视方位角°′″Y0=Y=间隔(m)桩XY方位角°′″间隔(m)备注放样示意图:计算:复核:测量负责人测量复核记录〔表A2—2〕编工程名称施工复核部位仪器类型复核日仪器有效日复核内容〔文字及草...
