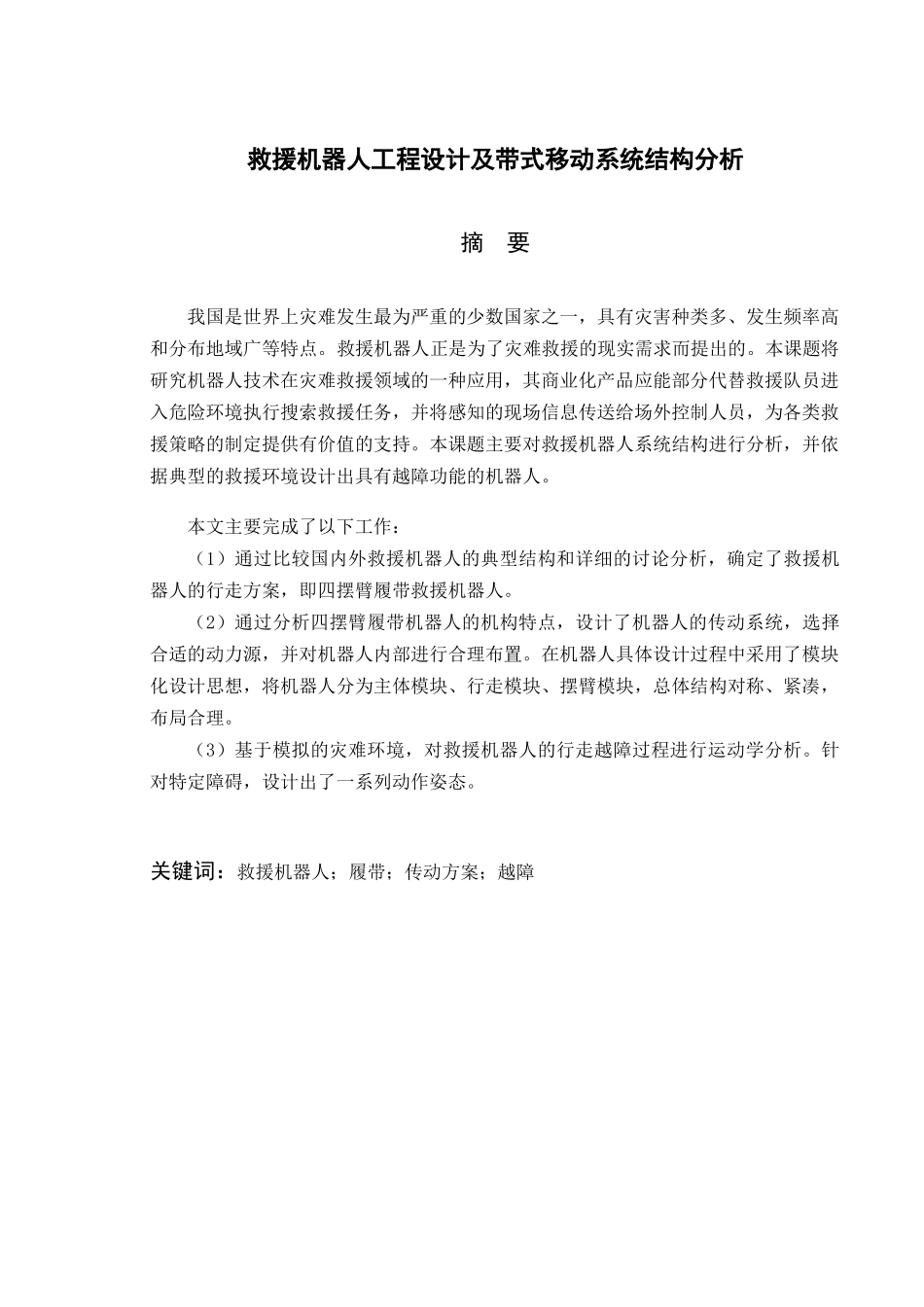

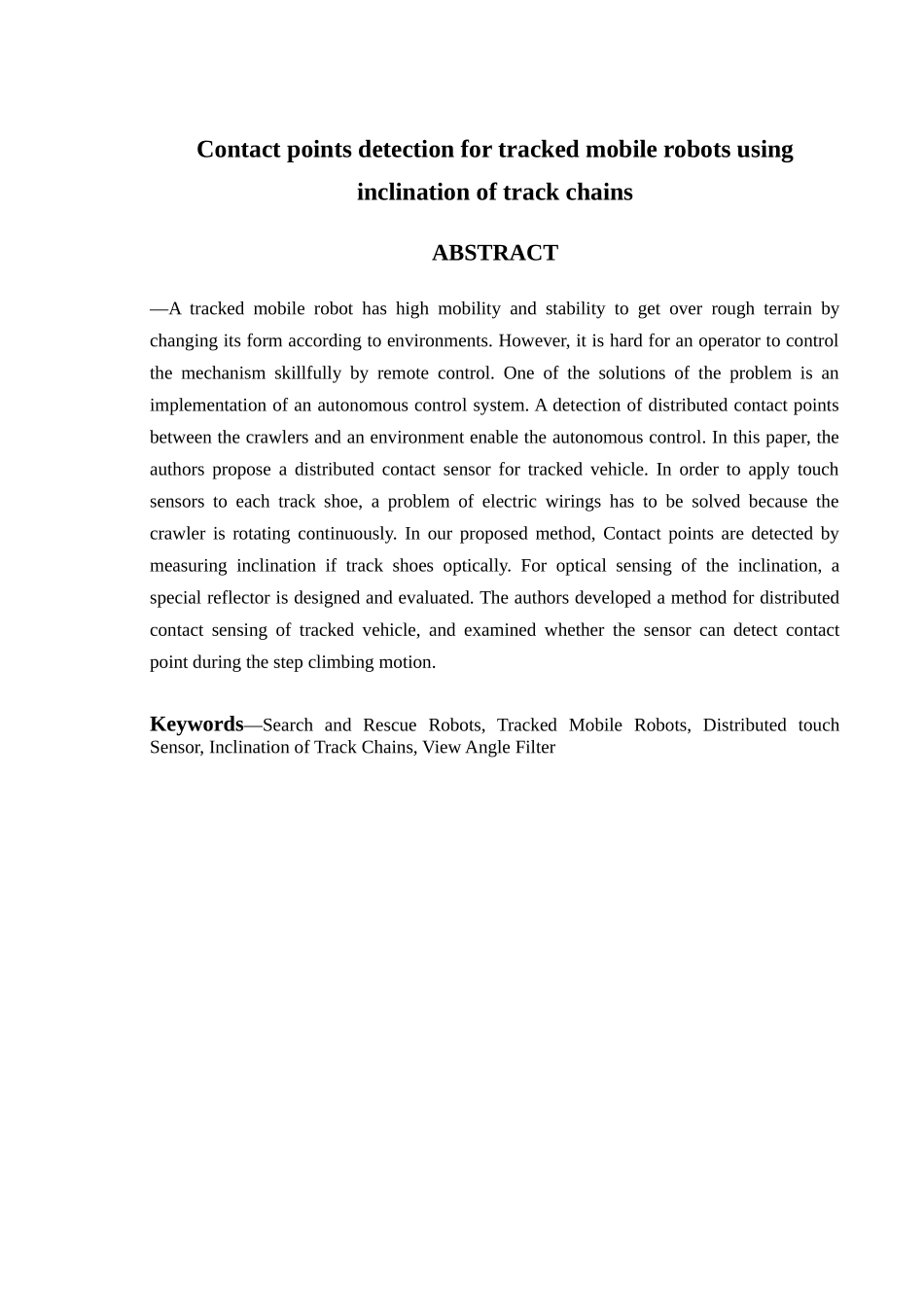

救援机器人工程设计及带式移动系统结构分析摘要我国是世界上灾难发生最为严重的少数国家之一，具有灾害种类多、发生频率高和分布地域广等特点。救援机器人正是为了灾难救援的现实需求而提出的。本课题将研究机器人技术在灾难救援领域的一种应用，其商业化产品应能部分代替救援队员进入危险环境执行搜索救援任务，并将感知的现场信息传送给场外控制人员，为各类救援策略的制定提供有价值的支持。本课题主要对救援机器人系统结构进行分析，并依据典型的救援环境设计出具有越障功能的机器人。本文主要完成了以下工作：（1）通过比较国内外救援机器人的典型结构和详细的讨论分析，确定了救援机器人的行走方案，即四摆臂履带救援机器人。（2）通过分析四摆臂履带机器人的机构特点，设计了机器人的传动系统，选择合适的动力源，并对机器人内部进行合理布置。在机器人具体设计过程中采用了模块化设计思想，将机器人分为主体模块、行走模块、摆臂模块，总体结构对称、紧凑，布局合理。（3）基于模拟的灾难环境，对救援机器人的行走越障过程进行运动学分析。针对特定障碍，设计出了一系列动作姿态。关键词：救援机器人；履带；传动方案；越障ContactpointsdetectionfortrackedmobilerobotsusinginclinationoftrackchainsABSTRACT—Atrackedmobilerobothashighmobilityandstabilitytogetoverroughterrainbychangingitsformaccordingtoenvironments.However,itishardforanoperatortocontrolthemechanismskillfullybyremotecontrol.Oneofthesolutionsoftheproblemisanimplementationofanautonomouscontrolsystem.Adetectionofdistributedcontactpointsbetweenthecrawlersandanenvironmentenabletheautonomouscontrol.Inthispaper,theauthorsproposeadistributedcontactsensorfortrackedvehicle.Inordertoapplytouchsensorstoeachtrackshoe,aproblemofelectricwiringshastobesolvedbecausethecrawlerisrotatingcontinuously.Inourproposedmethod,Contactpointsaredetectedbymeasuringinclinationiftrackshoesoptically.Foropticalsensingoftheinclination,aspecialreflectorisdesignedandevaluated.Theauthorsdevelopedamethodfordistributedcontactsensingoftrackedvehicle,andexaminedwhetherthesensorcandetectcontactpointduringthestepclimbingmotion.Keywords—SearchandRescueRobots,TrackedMobileRobots,DistributedtouchSensor,InclinationofTrackChains,ViewAngleFilter目录摘要...................................................................IABSTRACT................................................................II目录................................................................III第一章绪论............................................................11.1移动机器人的研究起源和发展.........................................11.2.2国内救援机器人的研究现状........................................51.3本课题研究意义及主要研究内容.......................................6第二章救援机器人灾难环境介绍和行走系统方案分析..........................82.1救援机器人设计要求.................................................82.2救援机器人行走方案分类和比较.......................................82.2.1轮式行走系统....................................................82.2.2履带式行走系统..................................................92.2.3腿式行走系统....................................................92.2.4履、腿复合式行走系统...........................................102.2.5行走系统性能比较...............................................102.3本章小结..........................................................11第三章救援机器人总体方案设计...........................................123.1总体尺寸与关键参数的确定..........................................133.1.1迷宫行走......................
