“CA6140车床法兰盘”加工工艺及工艺设计和实现 机械制造及其自动化专业VIP免费

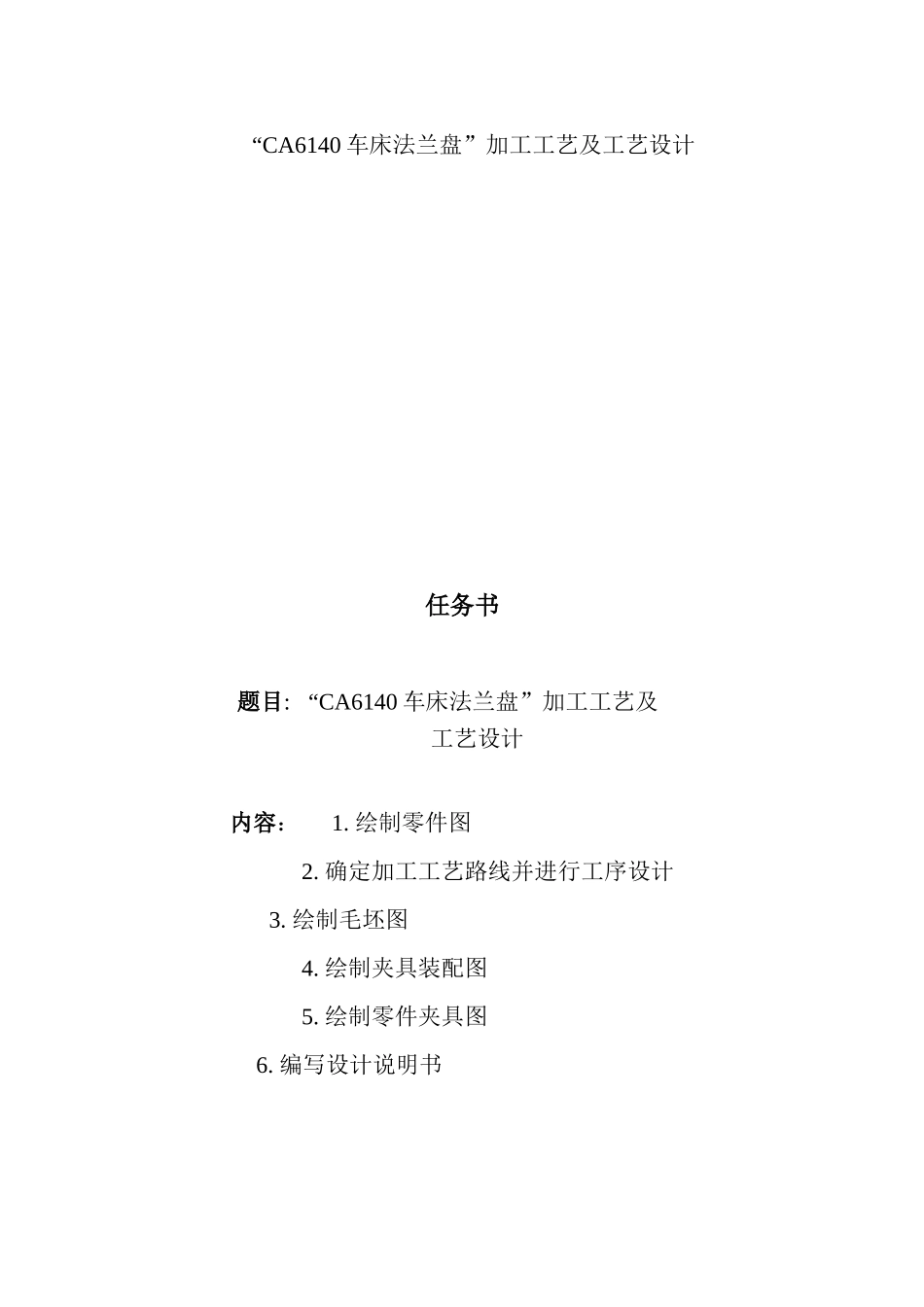

“CA6140车床法兰盘”加工工艺及工艺设计任务书题目:“CA6140车床法兰盘”加工工艺及工艺设计内容：1.绘制零件图2.确定加工工艺路线并进行工序设计3.绘制毛坯图4.绘制夹具装配图5.绘制零件夹具图6.编写设计说明书目录零件的分析..........................................................4（一）零件的作用.................................................4（二）零件的工艺分析.............................................4工艺规程设计........................................................5(一)确定毛坯的制造形式..............................................5（二）基面的选择....................................................6（三）制定工艺路线..................................................61.工艺路线方案一....................................................62.工艺路线方案二....................................................7（四）机械加工余量、工序尺寸及毛皮尺寸的确定.......................10（五）确定切屑用量及基本工时.......................................11工序Ⅰ.............................................................11工序Ⅱ.............................................................17工序Ⅲ.............................................................20工序Ⅳ.............................................................21工序Ⅴ.............................................................27工序Ⅵ.............................................................30工序Ⅶ.............................................................31工序Ⅷ.............................................................33工序Ⅸ.............................................................35工序Ⅹ.............................................................36工序Ⅺ.............................................................36工序XII...........................................................38工序XIII..........................................................39工序XIV...........................................................39工序XV............................................................39工序XVI...........................................................39（六）夹具设计.....................................................39设计总结...........................................................41参考文献...........................................................42零件的分析（一）零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。车床的变速箱固定在主轴箱上，靠法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。零件的Φ100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为上部为定位孔，实现精确定位。法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。（二）零件的工艺分析CA6140车床法兰盘共有两组加工的表面。先分述如下：1．以mm孔为精基准的加工表面。这一组加工表面包括：一个的孔及其倒角；一个外圆及其倒角外圆及其倒角；外圆及其倒角；外圆及其倒角；两端面（分别距离Ø20轴为24mm和34mm两端）；左端面和Φ90右端面；通孔。2.以Φ90右端面为加工表面。这一组加工表面包括：右端面；Φ90左端面；右端面；退刀槽；Φ4和孔。这两组加工表面之间有着一定的位置要求：左端面与Ø20轴形位公差0.03mm。右端面与Ø20轴形位公差0.03mm。孔轴线与右端面位置公差0.6mm，同时与Ø20轴线垂直相交，并且与端洗平面（距离Ø20轴线为24mm）垂直。经过对以上加工表...
