交通信号灯控制器的设计和实现 通信工程专业VIP免费

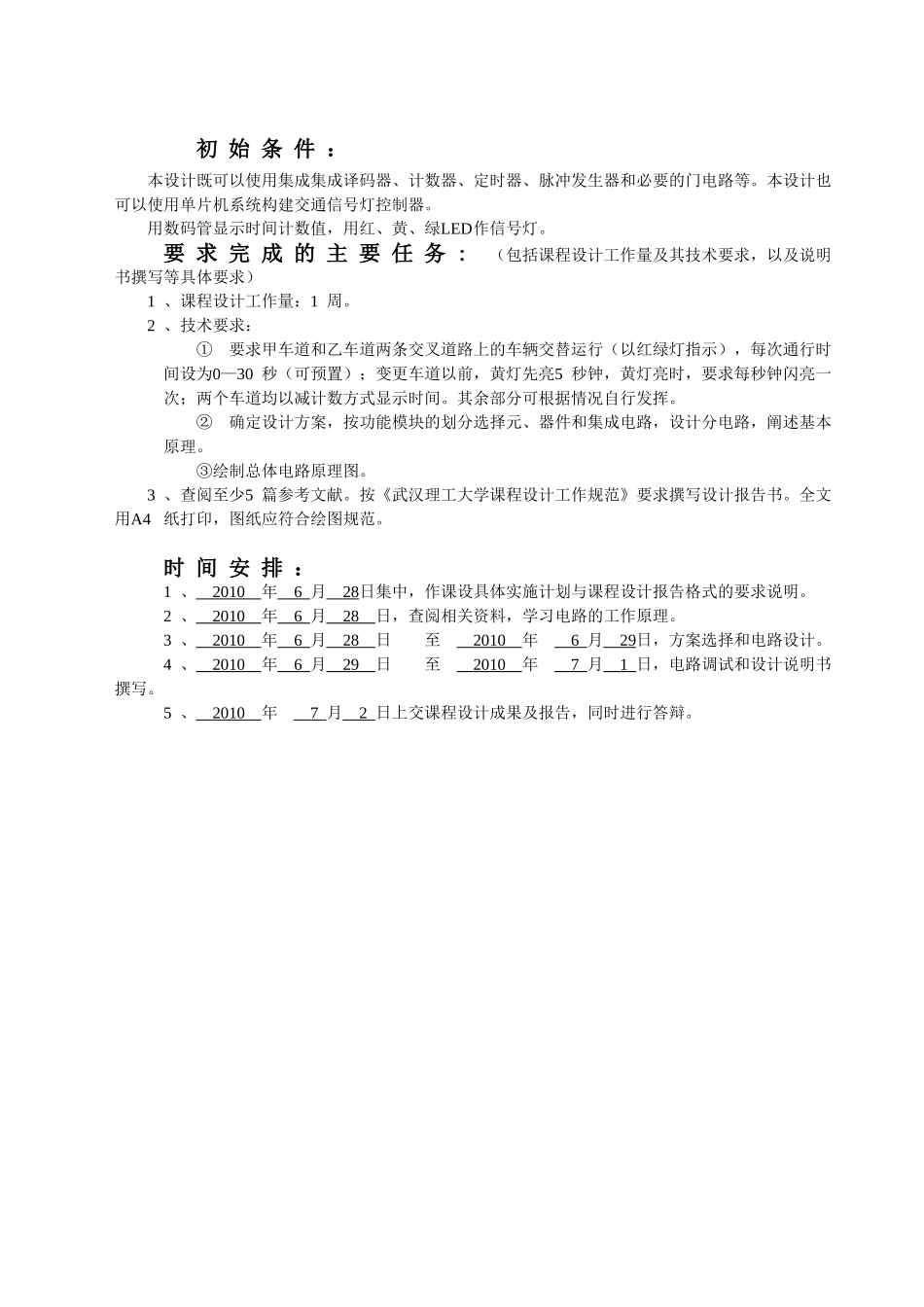

初始条件：本设计既可以使用集成集成译码器、计数器、定时器、脉冲发生器和必要的门电路等。本设计也可以使用单片机系统构建交通信号灯控制器。用数码管显示时间计数值，用红、黄、绿LED作信号灯。要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周。2、技术要求：①要求甲车道和乙车道两条交叉道路上的车辆交替运行（以红绿灯指示），每次通行时间设为0—30秒（可预置）；变更车道以前，黄灯先亮5秒钟，黄灯亮时，要求每秒钟闪亮一次；两个车道均以减计数方式显示时间。其余部分可根据情况自行发挥。②确定设计方案，按功能模块的划分选择元、器件和集成电路，设计分电路，阐述基本原理。③绘制总体电路原理图。3、查阅至少5篇参考文献。按《武汉理工大学课程设计工作规范》要求撰写设计报告书。全文用A4纸打印，图纸应符合绘图规范。时间安排：1、2010年6月28日集中，作课设具体实施计划与课程设计报告格式的要求说明。2、2010年6月28日，查阅相关资料，学习电路的工作原理。3、2010年6月28日至2010年6月29日，方案选择和电路设计。4、2010年6月29日至2010年7月1日，电路调试和设计说明书撰写。5、2010年7月2日上交课程设计成果及报告，同时进行答辩。目录摘要..........................................................................................................IAbstract..........................................................................................................II1绪论....................................................................................................12设计内容及要求........................................................................22.1设计的目的及主要任务............................................................22.1.1设计的目的...........................................................................22.1.2设计任务及主要技术指标.......................................22.2设计思想................................................................................................23设计原理及单元模块设计..................................................33.1设计原理及方法..............................................................................33.2单元模块设计....................................................................................43.2.1AT89S52单片机..............................................................................43.2.2晶振电路....................................................................................63.2.3复位电路.................................................................................63.2.4LED数码管显示模块............................................................73.2.5LED红绿灯显示模块............................................................73.2.6软件设计....................................................................................84电路仿真.........................................................................................95调试..................................................................................................106心得体会......................................................................................11附录1元件清单........................................................................13附录2源程序..............................................................................14摘要近年来随着科技的高速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识还是不够的，还应根据具体硬件结构，软硬...
