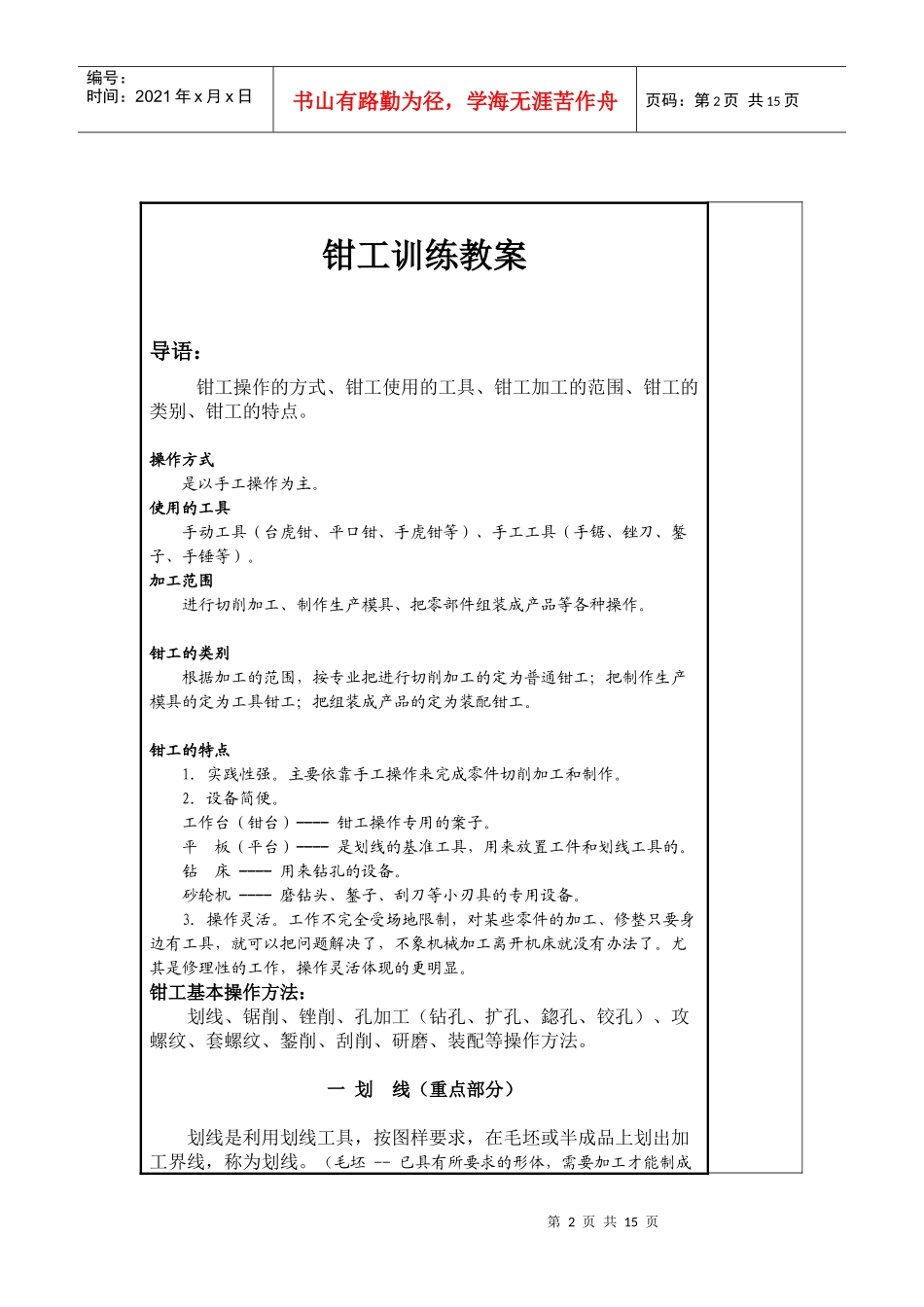

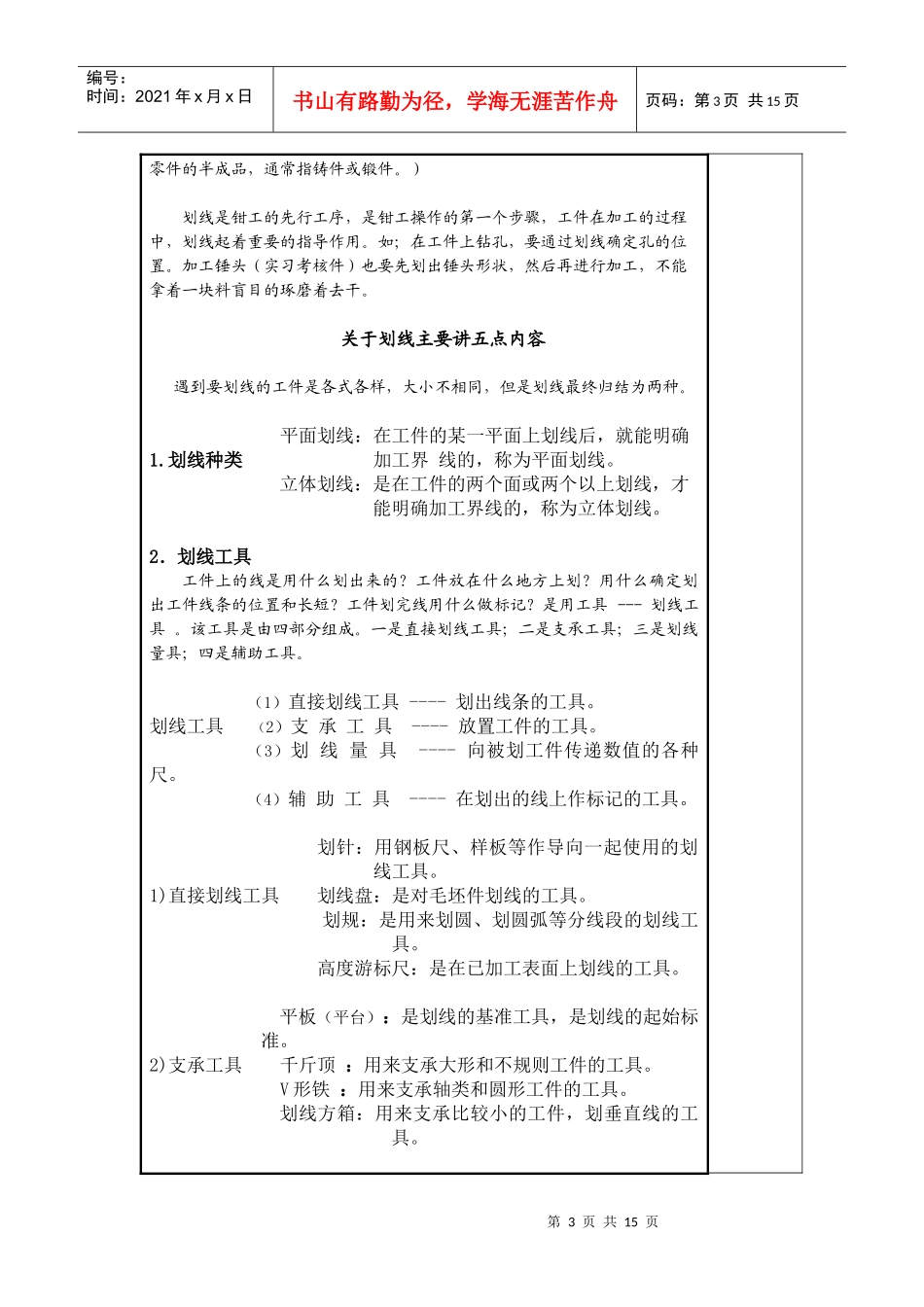

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页工程训练（钳工训练）教案第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页钳工训练教案导语：钳工操作的方式、钳工使用的工具、钳工加工的范围、钳工的类别、钳工的特点。操作方式是以手工操作为主。使用的工具手动工具（台虎钳、平口钳、手虎钳等）、手工工具（手锯、锉刀、錾子、手锤等）。加工范围进行切削加工、制作生产模具、把零部件组装成产品等各种操作。钳工的类别根据加工的范围，按专业把进行切削加工的定为普通钳工；把制作生产模具的定为工具钳工；把组装成产品的定为装配钳工。钳工的特点1．实践性强。主要依靠手工操作来完成零件切削加工和制作。2．设备简便。工作台（钳台）----钳工操作专用的案子。平板（平台）----是划线的基准工具，用来放置工件和划线工具的。钻床----用来钻孔的设备。砂轮机----磨钻头、錾子、刮刀等小刃具的专用设备。3．操作灵活。工作不完全受场地限制，对某些零件的加工、修整只要身边有工具，就可以把问题解决了，不象机械加工离开机床就没有办法了。尤其是修理性的工作，操作灵活体现的更明显。钳工基本操作方法：划线、锯削、锉削、孔加工（钻孔、扩孔、鍃孔、铰孔）、攻螺纹、套螺纹、錾削、刮削、研磨、装配等操作方法。一划线（重点部分）划线是利用划线工具，按图样要求，在毛坯或半成品上划出加工界线，称为划线。（毛坯--已具有所要求的形体，需要加工才能制成第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页零件的半成品，通常指铸件或锻件。）划线是钳工的先行工序，是钳工操作的第一个步骤，工件在加工的过程中，划线起着重要的指导作用。如；在工件上钻孔，要通过划线确定孔的位置。加工锤头（实习考核件）也要先划出锤头形状，然后再进行加工，不能拿着一块料盲目的琢磨着去干。关于划线主要讲五点内容遇到要划线的工件是各式各样，大小不相同，但是划线最终归结为两种。平面划线：在工件的某一平面上划线后，就能明确1.划线种类加工界线的，称为平面划线。立体划线：是在工件的两个面或两个以上划线，才能明确加工界线的，称为立体划线。2．划线工具工件上的线是用什么划出来的？工件放在什么地方上划？用什么确定划出工件线条的位置和长短？工件划完线用什么做标记？是用工具---划线工具。该工具是由四部分组成。一是直接划线工具；二是支承工具；三是划线量具；四是辅助工具。（1）直接划线工具----划出线条的工具。划线工具（2）支承工具----放置工件的工具。（3）划线量具----向被划工件传递数值的各种尺。（4）辅助工具----在划出的线上作标记的工具。划针：用钢板尺、样板等作导向一起使用的划线工具。1)直接划线工具划线盘：是对毛坯件划线的工具。划规：是用来划圆、划圆弧等分线段的划线工具。高度游标尺：是在已加工表面上划线的工具。平板（平台）：是划线的基准工具，是划线的起始标准。2)支承工具千斤顶：用来支承大形和不规则工件的工具。V形铁：用来支承轴类和圆形工件的工具。划线方箱：用来支承比较小的工件，划垂直线的工具。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页钢板直尺：确定线段长度和划规半径的量具。3）划线量具高度尺：向划线盘上的划针，传递高度尺寸的量具。宽座直尺：划垂直线的量具。4）辅助工具----样冲和手锤，打标记用的。样冲尖对在划出的线上，用手锤打出间距大至相同的凹坑，称为样冲眼。其作用是；（1）标记，防止所划线段模糊。（2）钻孔定位。（3）划圆时作为划规的立脚点。3．划线基准对一个工件进行划线，要划出线有很多条线，从哪一根开始划？划线原则---从基准开始。划线基准---用来确定划出工件的几何形状、相对位置、各部尺寸的依据。依据---点、线、面。（主要以工件的面和线）4．基准选择选择划线的基准要与设计基准一至----与设计基准重合。设计基准---零件图上确定其它点、线、面位置的基准，称为设计基准。5．划线...
