室外消防钢丝网骨架塑料复合PE管施工方案VIP免费

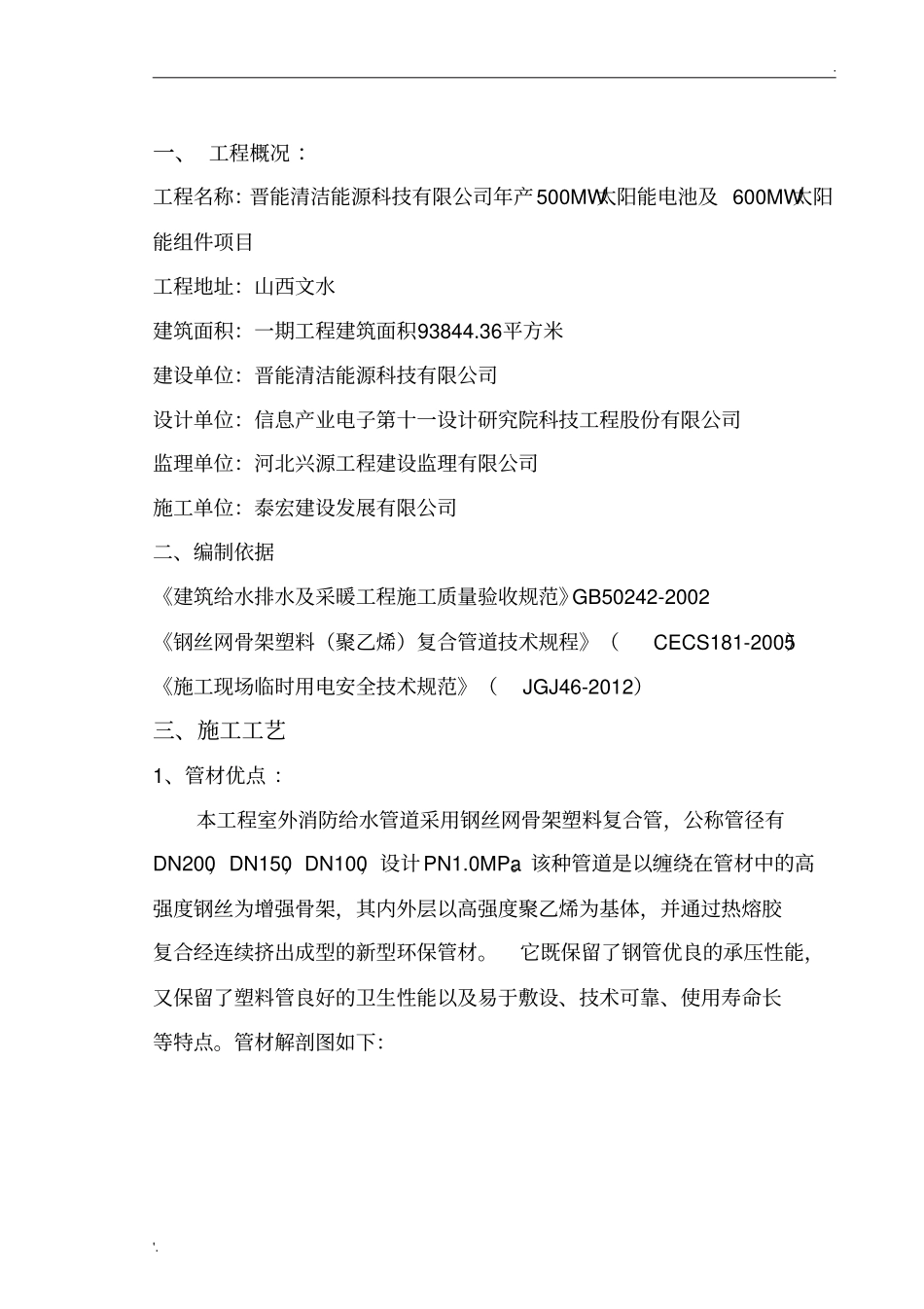

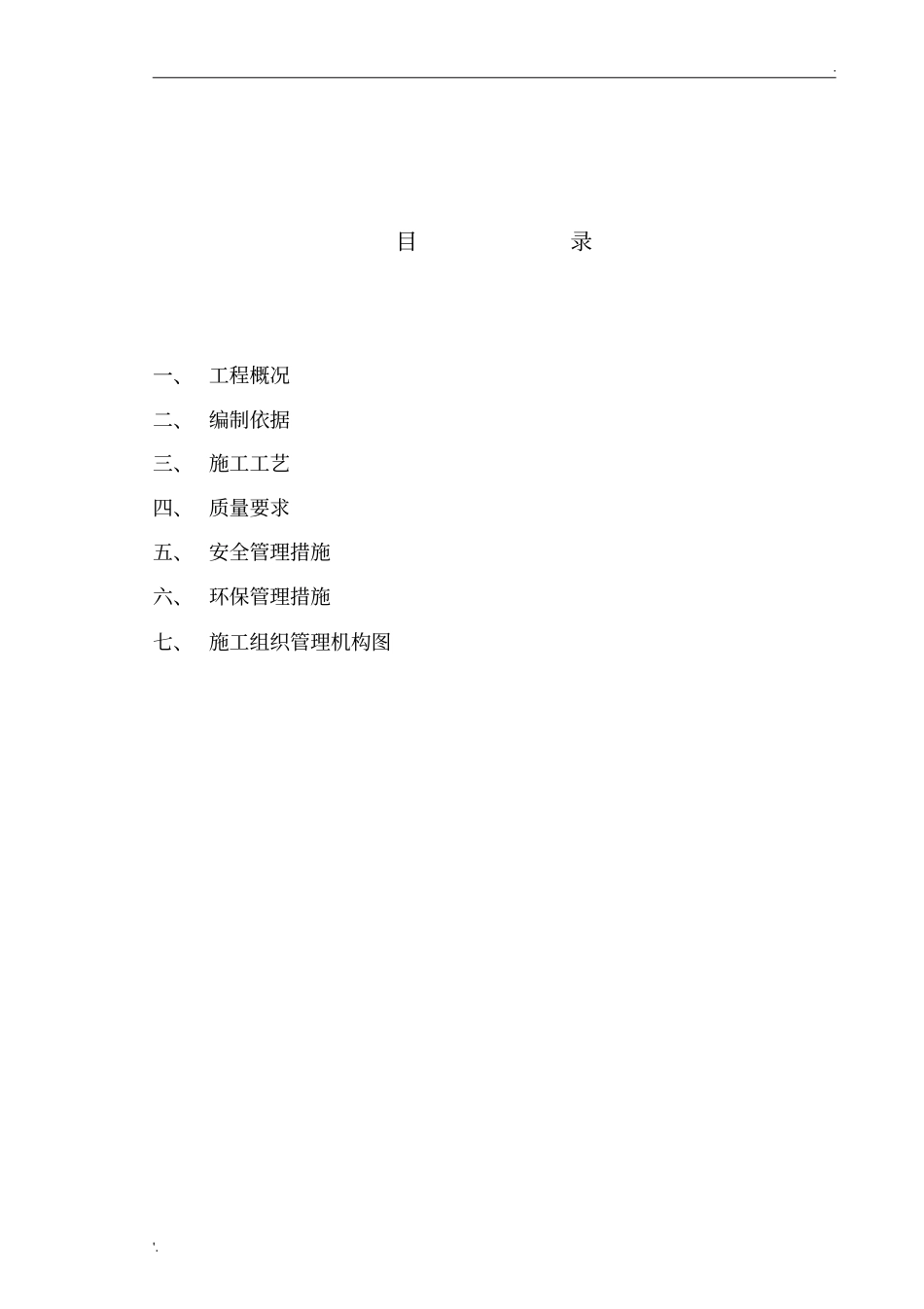

.'.室外消防给水施工方案项目名称：晋能清洁能源科技有限公司年产500MW太阳能电池及600MW太阳能组件项目编制单位：华夏消防工程有限公司2014年5月21日.'.目录一、工程概况二、编制依据三、施工工艺四、质量要求五、安全管理措施六、环保管理措施七、施工组织管理机构图.'.一、工程概况：工程名称：晋能清洁能源科技有限公司年产500MW太阳能电池及600MW太阳能组件项目工程地址：山西文水建筑面积：一期工程建筑面积93844.36平方米建设单位：晋能清洁能源科技有限公司设计单位：信息产业电子第十一设计研究院科技工程股份有限公司监理单位：河北兴源工程建设监理有限公司施工单位：泰宏建设发展有限公司二、编制依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《钢丝网骨架塑料（聚乙烯）复合管道技术规程》（CECS181-2005）《施工现场临时用电安全技术规范》（JGJ46-2012）三、施工工艺1、管材优点：本工程室外消防给水管道采用钢丝网骨架塑料复合管，公称管径有DN200，DN150，DN100，设计PN1.0MPa。该种管道是以缠绕在管材中的高强度钢丝为增强骨架，其内外层以高强度聚乙烯为基体，并通过热熔胶复合经连续挤出成型的新型环保管材。它既保留了钢管优良的承压性能，又保留了塑料管良好的卫生性能以及易于敷设、技术可靠、使用寿命长等特点。管材解剖图如下：.'.2、工艺特点耐腐蚀介质范围广；无毒、安全卫生，是理想的环保型给排水、燃气管材；密封性好，采用电热熔连接法，使管材与管件材质熔为一体，确保管接头不泄露；对地下运动和端载荷的有效抵抗能力强，聚乙烯的应力松弛可有效地通过形变而消耗应力，具备足够的端载荷抵抗能力，安装时一般不必进行费用昂贵的锚定；水力特性好，由于塑料内管壁光滑不结垢，输送阻力小，输送能力可比传统管道提高30%；柔韧性好；尺寸稳定性和耐冲击性好；铺设安装方便，埋地安装时，可有效承受由于沉降、滑移、车辆等造成的突发性冲击载荷，不需做混凝土管道基础，使用寿命长，用途广泛。3、适用范围适用于市政（给水、消防给水、埋地排水、排污等）、建筑的给排水、消防和气体输送，也运用于化工、石油、电力、医药、冶金、矿山等工业领域及农业灌溉。4、工艺原理钢丝网骨架塑料复合管的连接采用电热熔连接，电热熔连接是利用220±20V电压，将复合管承插到电热熔管件中，对预埋在管件内表面的电热丝通电使其发热，先使管件内表面融化而产生熔体，熔体膨胀并充满管材管件的间隙，直至管材外表面也产生熔体，两种熔体互相熔融在.'.一起，冷却成型后，管材与管件紧密连接为一体。管材连接的特点：电热熔焊接技术施工方便、可将整条管线管材管件先行承插装配后，统一焊接；焊接可靠性高，与其它连接方式相比，强度和密封性更佳。5、施工工艺流程要点施工准备→材料验收→放线并挖管沟→管道排列及连接（电热熔焊接）→室外消火栓安装、阀门安装、阀门井砌筑→管道水压试验→验收。（1）、施工准备提前做好图纸会审，如发现设计内容和现场情况不符的地方应及时书面向设计单位提出，以便进行设计修改。根据施工图要求和产品技术准备要求检查到场的管件、管材的规格、型号、数量。施工现场按施工平面布置图布置各种施工机具设备及辅助材料等。（2）、材料验收、存放、搬运进场的管材、管件必须进行验收。验收内容包括：产品合格证、质量保证书各项性能检验报告、规格数量、包装情况及管材、管件的质量等。验收管材、管件时，应在同一批中抽样检查。钢丝骨架塑料复合管，管材管件应存放在通风良好的库房或简易场地。管材应水平堆放在平整的支撑物或地面上。管材在搬运装卸过程中，用绳带捆扎、吊装，不得抛掷、拖拽。车辆运输管材时，应放置在平底车上。（3）放线、挖管沟根据工程进度要求及土建工程的许可条件下，如室外回填土已经达到设计标高要求，允许室外挖沟作业。施工时依据施工平面图中标注的管道走向位置的延长线放线，放线完毕后开始挖管沟，开阔场所采用机械挖沟，管沟深度按照平面图标高要求一致。.'.（4）管道排列及连接电热熔连接所需的主要施工机具设备：电熔焊机、切割机、刮刀、打磨机，配电箱等。在焊接前，将管材焊接...
