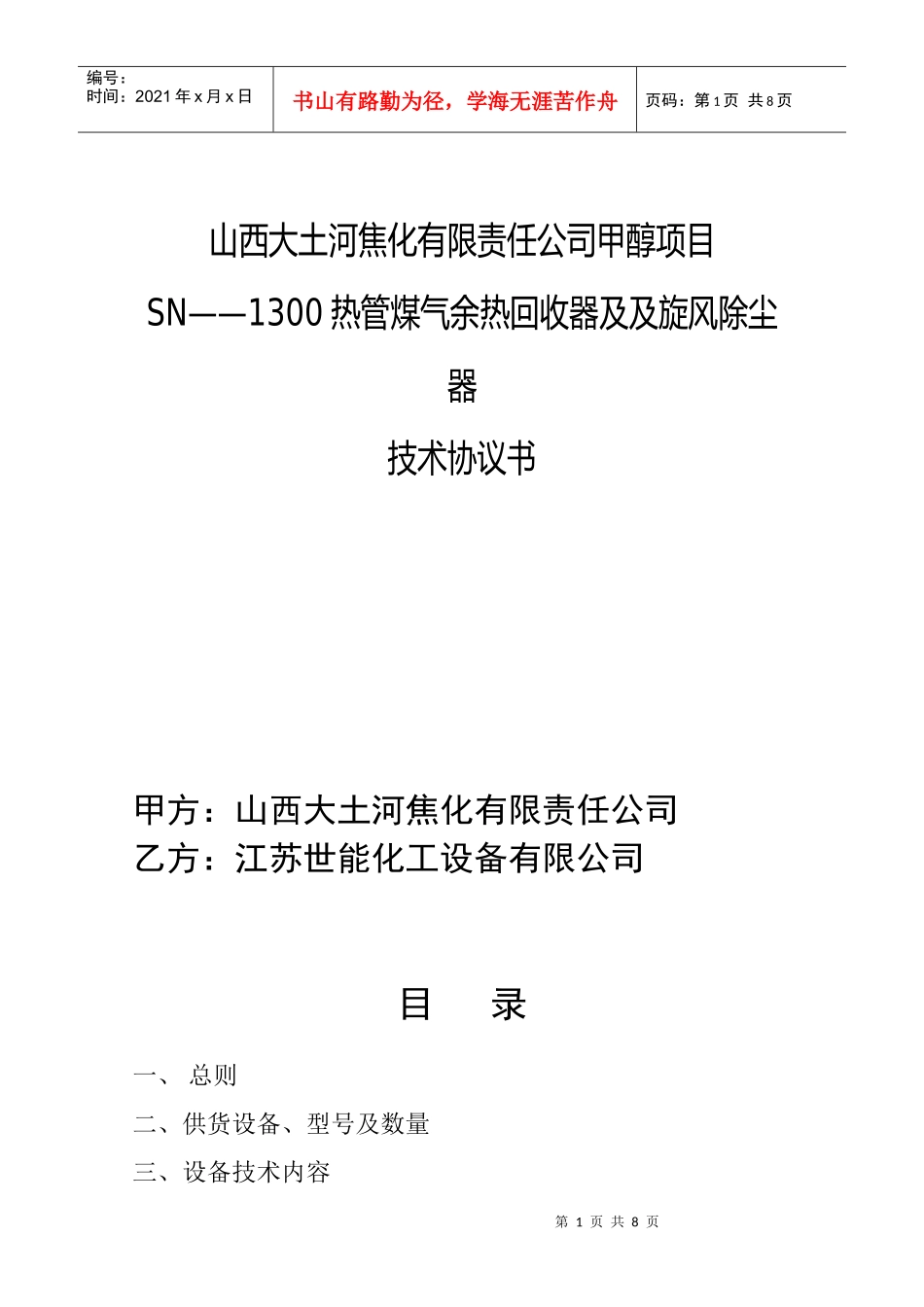

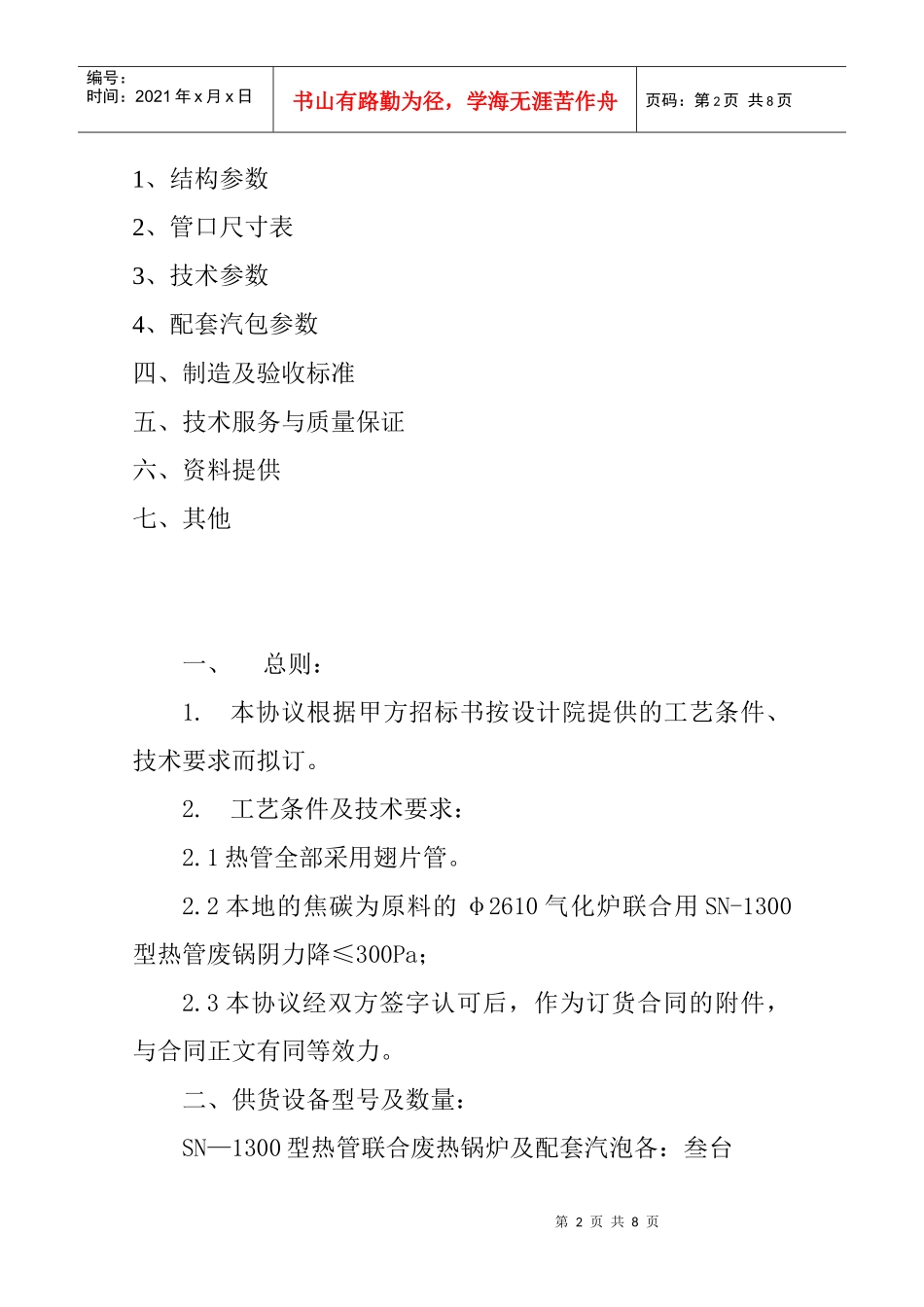

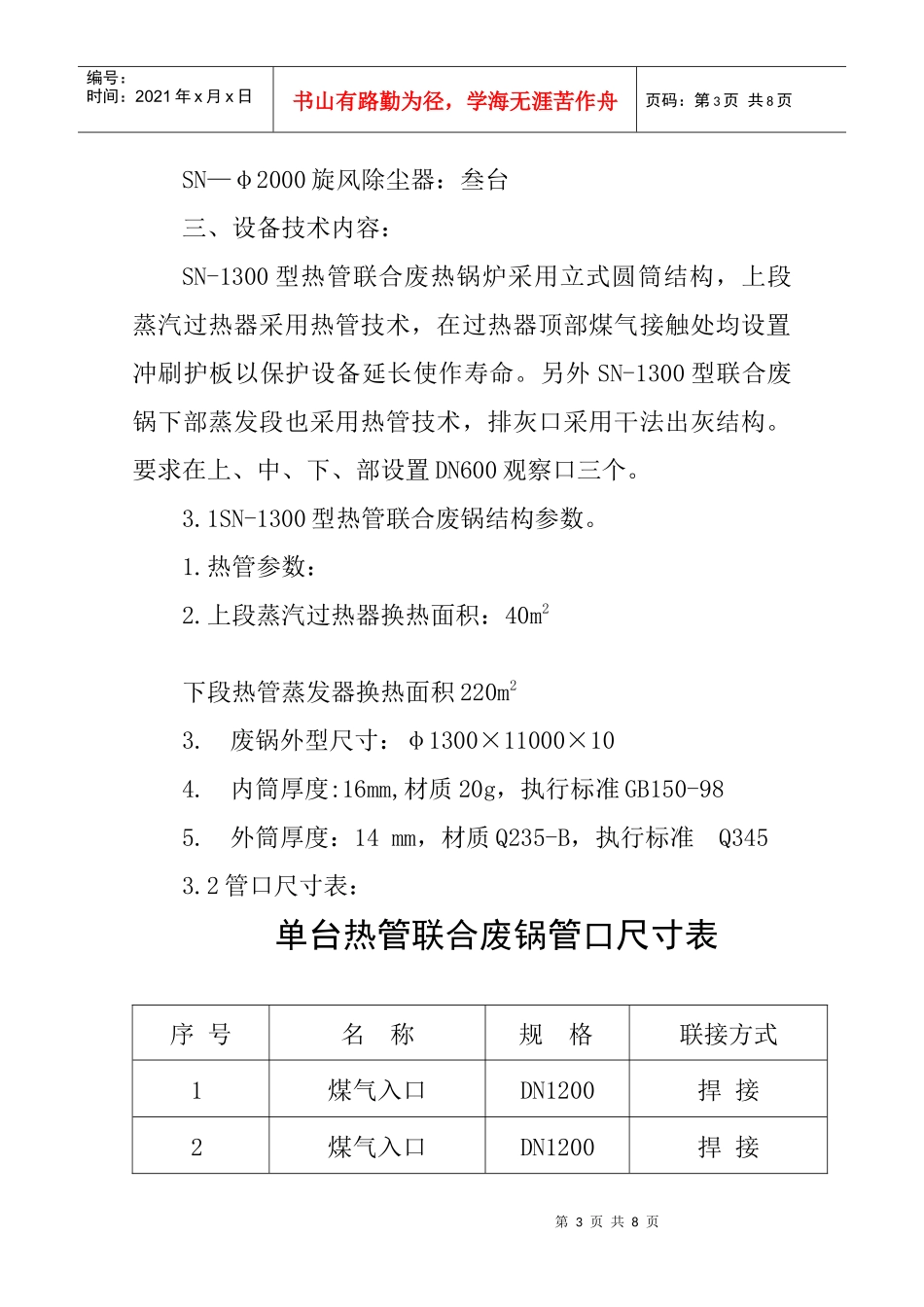

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页山西大土河焦化有限责任公司甲醇项目SN——1300热管煤气余热回收器及及旋风除尘器技术协议书甲方：山西大土河焦化有限责任公司乙方：江苏世能化工设备有限公司目录一、总则二、供货设备、型号及数量三、设备技术内容第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1、结构参数2、管口尺寸表3、技术参数4、配套汽包参数四、制造及验收标准五、技术服务与质量保证六、资料提供七、其他一、总则：1.本协议根据甲方招标书按设计院提供的工艺条件、技术要求而拟订。2.工艺条件及技术要求：2.1热管全部采用翅片管。2.2本地的焦碳为原料的φ2610气化炉联合用SN-1300型热管废锅阴力降≤300Pa；2.3本协议经双方签字认可后，作为订货合同的附件，与合同正文有同等效力。二、供货设备型号及数量：SN—1300型热管联合废热锅炉及配套汽泡各：叁台第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页SN—φ2000旋风除尘器：叁台三、设备技术内容：SN-1300型热管联合废热锅炉采用立式圆筒结构，上段蒸汽过热器采用热管技术，在过热器顶部煤气接触处均设置冲刷护板以保护设备延长使作寿命。另外SN-1300型联合废锅下部蒸发段也采用热管技术，排灰口采用干法出灰结构。要求在上、中、下、部设置DN600观察口三个。3.1SN-1300型热管联合废锅结构参数。1.热管参数：2.上段蒸汽过热器换热面积：40m2下段热管蒸发器换热面积220m23.废锅外型尺寸：φ1300×11000×104.内筒厚度:16mm,材质20g，执行标准GB150-985.外筒厚度：14mm，材质Q235-B，执行标准Q3453.2管口尺寸表：单台热管联合废锅管口尺寸表序号名称规格联接方式1煤气入口DN1200捍接2煤气入口DN1200捍接第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3过热蒸汽出口DN400捍接4蒸汽入口DN350捍接5蒸汽出口DN200捍接6软水入口DN150捍接7卸灰口DN250焊接8观察孔DN600法兰3.3技术参数：SN-1300型热管联合废锅技术参数表序号项目名称单位指标轮水蒸发段蒸汽过热段夹套1设计压力Mpa0.60.6常压2工作压力Mpa0.350.35常压3进口温度℃1201336504出口温度℃220≥220≤140第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页5流量2280kg/h2500kg/h12000-15000Nm3/h6介质名称饱和蒸汽过热蒸汽水煤气7设备重量t12.341kg四、制造及验收标准：4.1外壳执行JB/T4735-1997《钢制焊接常压容器》标准制造。4.2废锅内筒执行国标GB150-1998《钢制压力容器》标准制造。4.3热管执行苏Q/B-25-86《水重力热管技术》标准制造。4.4本设备执行JB4730-94《压力容器无损检测》标准。五、技术服务与质量保证：设备在系统中正常运行（过热段不断汽、蒸发段不断水）一年内出现质量问题，我厂负责免费更换，5年内负责维修。本设备内件在试压、回装前由甲乙双方共同验收。六、资料提供：交货时制造厂须提供产品合格证、检监证、材质证明书；试验记录、探伤记录件。七、其它：7.1合同生效后7天内向设计部门提供设备图纸及设备基础图。7.2本协议一式捌份，经双方签字生效后即作为合同附件与合第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页同具有同等效力，如供货合同未按双方约定履行，本技术协议书即可无效。7.3本协议未尽事宜按招标文件执行。甲方：乙方：山西大土河焦化有限责任公司江苏世能化工设备有限公司技术负责人：技术负责人：2008-03-272008-03-027旋风除尘器主要工艺参数序号名称单位数据1设计压力Mpa0.052设计温度℃≤8003气体流量Nm3/h170004设备阻力降pa≤800第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页5除尘效率尘粒≥5um95%6使用年限＞5年以上旋风除尘器设备结构参数序号部件名称规格型号材质数量备注1中心管φ1000×1216MnR3台2外壳2000×7000(h)上部进口:=12mm下部:=10mmQ235-B3台顶部设加强筋、...
