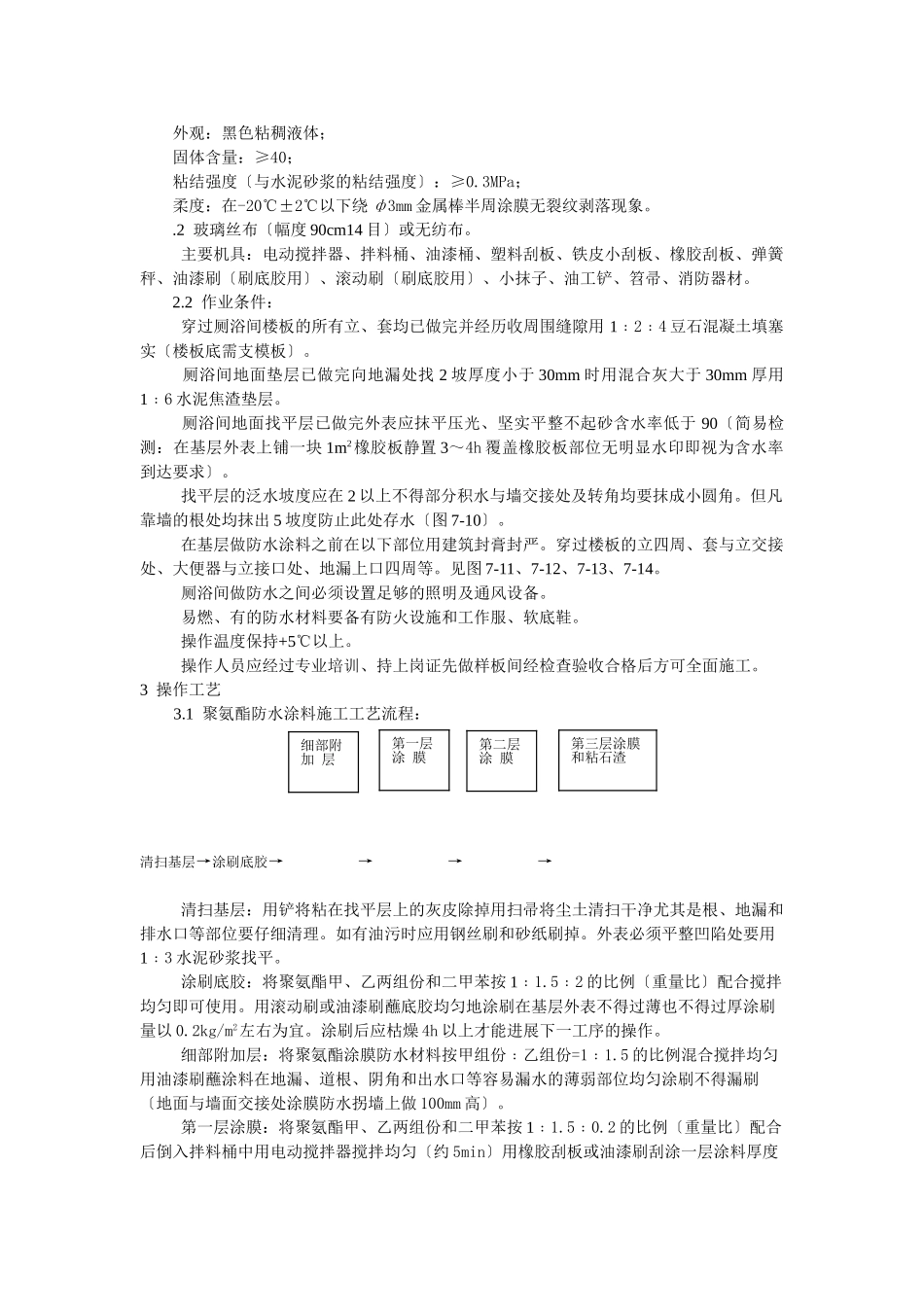

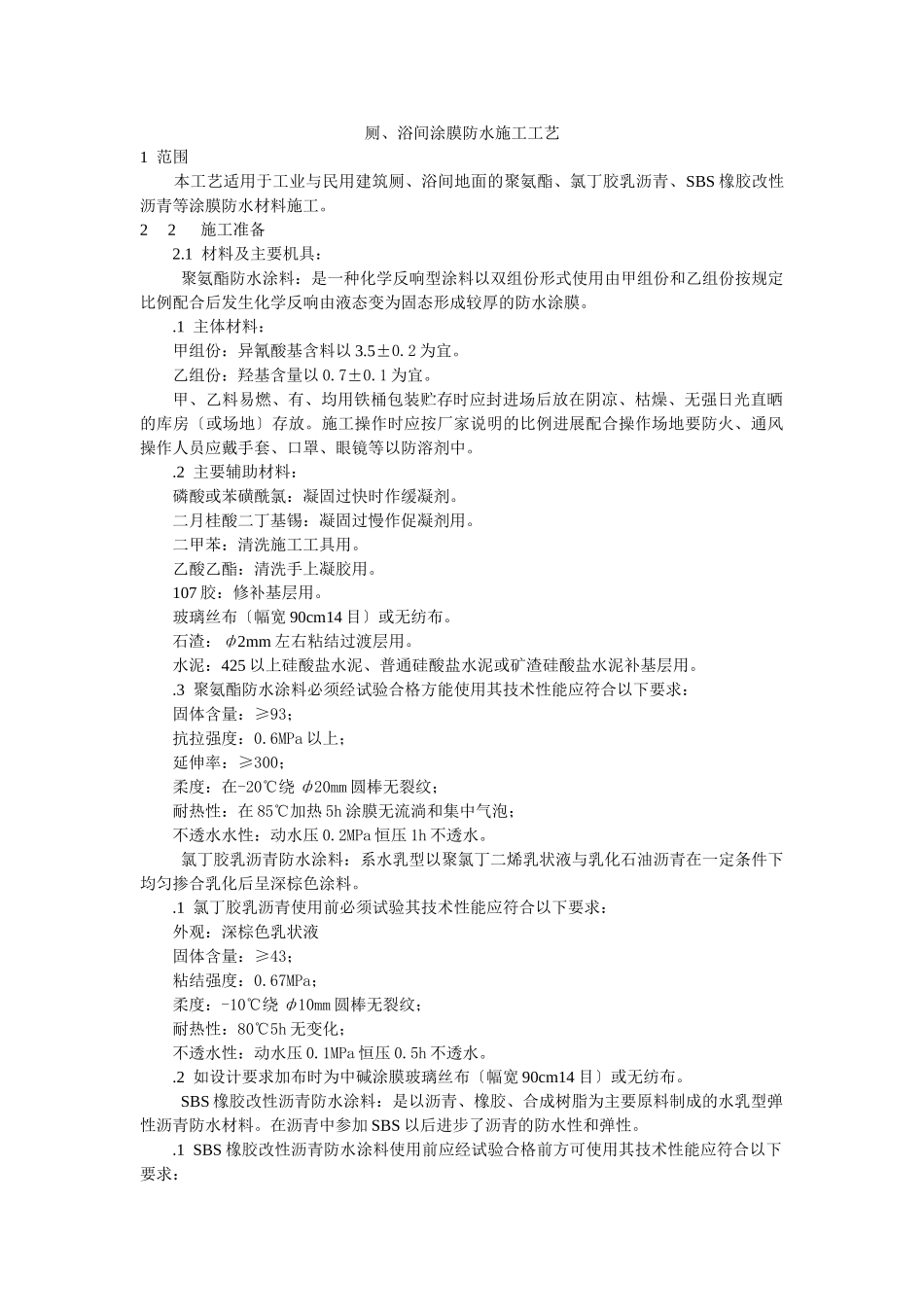

厕、浴间涂膜防水施工工艺1范围本工艺适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。22施工准备2.1材料及主要机具：聚氨酯防水涂料：是一种化学反响型涂料以双组份形式使用由甲组份和乙组份按规定比例配合后发生化学反响由液态变为固态形成较厚的防水涂膜。.1主体材料：甲组份：异氰酸基含料以3.5±0.2为宜。乙组份：羟基含量以0.7±0.1为宜。甲、乙料易燃、有、均用铁桶包装贮存时应封进场后放在阴凉、枯燥、无强日光直晒的库房〔或场地〕存放。施工操作时应按厂家说明的比例进展配合操作场地要防火、通风操作人员应戴手套、口罩、眼镜等以防溶剂中。.2主要辅助材料：磷酸或苯磺酰氯：凝固过快时作缓凝剂。二月桂酸二丁基锡：凝固过慢作促凝剂用。二甲苯：清洗施工工具用。乙酸乙酯：清洗手上凝胶用。107胶：修补基层用。玻璃丝布〔幅宽90cm14目〕或无纺布。石渣：ф2mm左右粘结过渡层用。水泥：425以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥补基层用。.3聚氨酯防水涂料必须经试验合格方能使用其技术性能应符合以下要求：固体含量：≥93；抗拉强度：0.6MPa以上；延伸率：≥300；柔度：在-20℃绕ф20mm圆棒无裂纹；耐热性：在85℃加热5h涂膜无流淌和集中气泡；不透水水性：动水压0.2MPa恒压1h不透水。氯丁胶乳沥青防水涂料：系水乳型以聚氯丁二烯乳状液与乳化石油沥青在一定条件下均匀掺合乳化后呈深棕色涂料。.1氯丁胶乳沥青使用前必须试验其技术性能应符合以下要求：外观：深棕色乳状液固体含量：≥43；粘结强度：0.67MPa；柔度：-10℃绕ф10mm圆棒无裂纹；耐热性：80℃5h无变化；不透水性：动水压0.1MPa恒压0.5h不透水。.2如设计要求加布时为中碱涂膜玻璃丝布〔幅宽90cm14目〕或无纺布。SBS橡胶改性沥青防水涂料：是以沥青、橡胶、合成树脂为主要原料制成的水乳型弹性沥青防水材料。在沥青中参加SBS以后进步了沥青的防水性和弹性。.1SBS橡胶改性沥青防水涂料使用前应经试验合格前方可使用其技术性能应符合以下要求：外观：黑色粘稠液体；固体含量：≥40；粘结强度〔与水泥砂浆的粘结强度〕：≥0.3MPa；柔度：在-20℃±2℃以下绕ф3mm金属棒半周涂膜无裂纹剥落现象。.2玻璃丝布〔幅度90cm14目〕或无纺布。主要机具：电动搅拌器、拌料桶、油漆桶、塑料刮板、铁皮小刮板、橡胶刮板、弹簧秤、油漆刷〔刷底胶用〕、滚动刷〔刷底胶用〕、小抹子、油工铲、笤帚、消防器材。2.2作业条件：穿过厕浴间楼板的所有立、套均已做完并经历收周围缝隙用1﹕2﹕4豆石混凝土填塞实〔楼板底需支模板〕。厕浴间地面垫层已做完向地漏处找2坡厚度小于30mm时用混合灰大于30mm厚用1﹕6水泥焦渣垫层。厕浴间地面找平层已做完外表应抹平压光、坚实平整不起砂含水率低于90〔简易检测：在基层外表上铺一块1m2橡胶板静置3～4h覆盖橡胶板部位无明显水印即视为含水率到达要求〕。找平层的泛水坡度应在2以上不得部分积水与墙交接处及转角均要抹成小圆角。但凡靠墙的根处均抹出5坡度防止此处存水〔图7-10〕。在基层做防水涂料之前在以下部位用建筑封膏封严。穿过楼板的立四周、套与立交接处、大便器与立接口处、地漏上口四周等。见图7-11、7-12、7-13、7-14。厕浴间做防水之间必须设置足够的照明及通风设备。易燃、有的防水材料要备有防火设施和工作服、软底鞋。操作温度保持+5℃以上。操作人员应经过专业培训、持上岗证先做样板间经检查验收合格后方可全面施工。3操作工艺3.1聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→→→→清扫基层：用铲将粘在找平层上的灰皮除掉用扫帚将尘土清扫干净尤其是根、地漏和排水口等部位要仔细清理。如有油污时应用钢丝刷和砂纸刷掉。外表必须平整凹陷处要用1﹕3水泥砂浆找平。涂刷底胶：将聚氨酯甲、乙两组份和二甲苯按1﹕1.5﹕2的比例〔重量比〕配合搅拌均匀即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层外表不得过薄也不得过厚涂刷量以0.2kg/m2左右为宜。涂刷后应枯燥4h以上才能进展下一工序的操作。细部附加层：将聚氨酯涂膜防水材料按甲组份﹕乙组份=1﹕1.5的比例混合搅拌均匀用油漆刷蘸涂料在地漏、道根、...
