火力发电厂黑启动应急方案(汽机部分)VIP免费

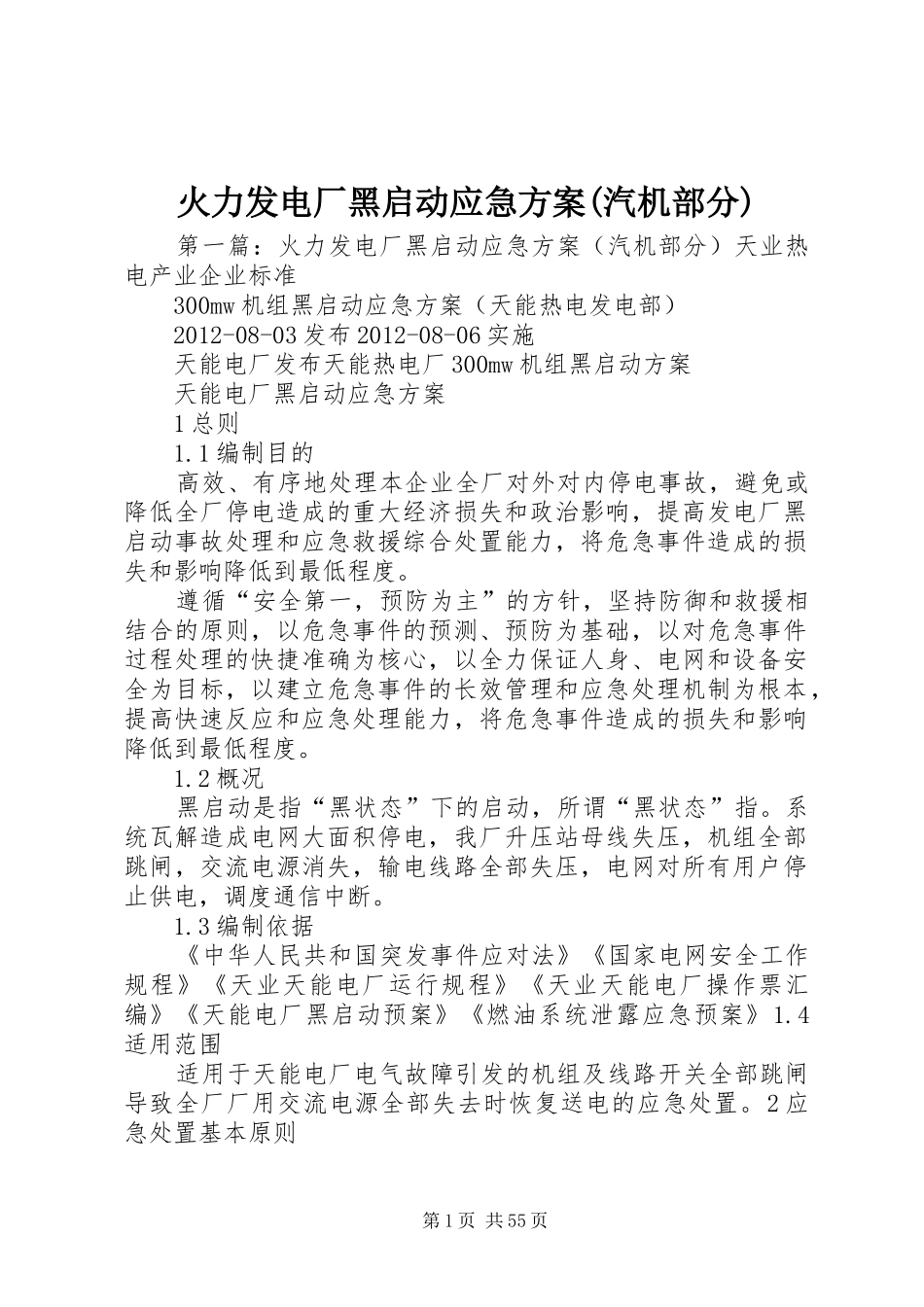

火力发电厂黑启动应急方案(汽机部分)_第1页
1/55

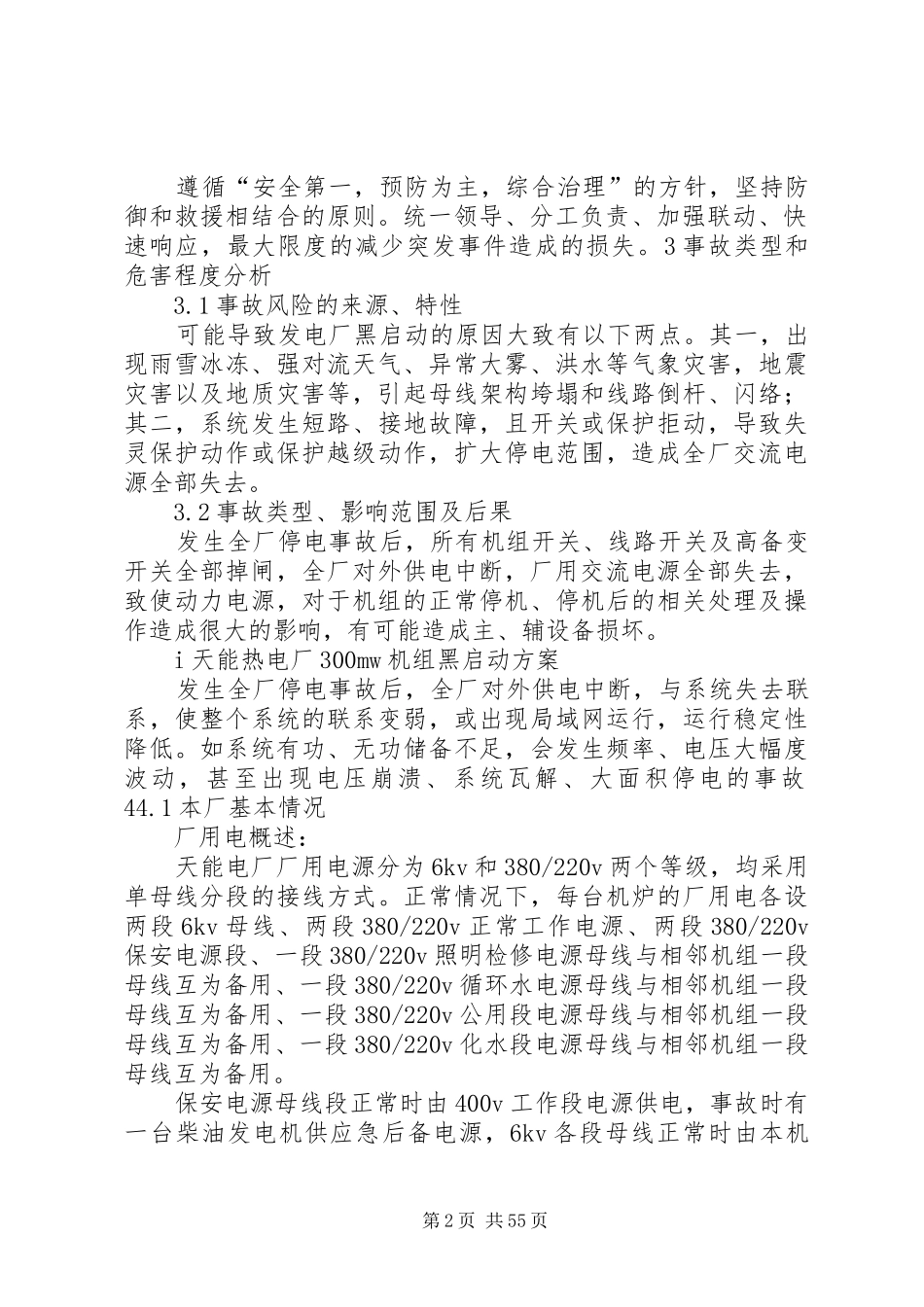

火力发电厂黑启动应急方案(汽机部分)_第2页
2/55

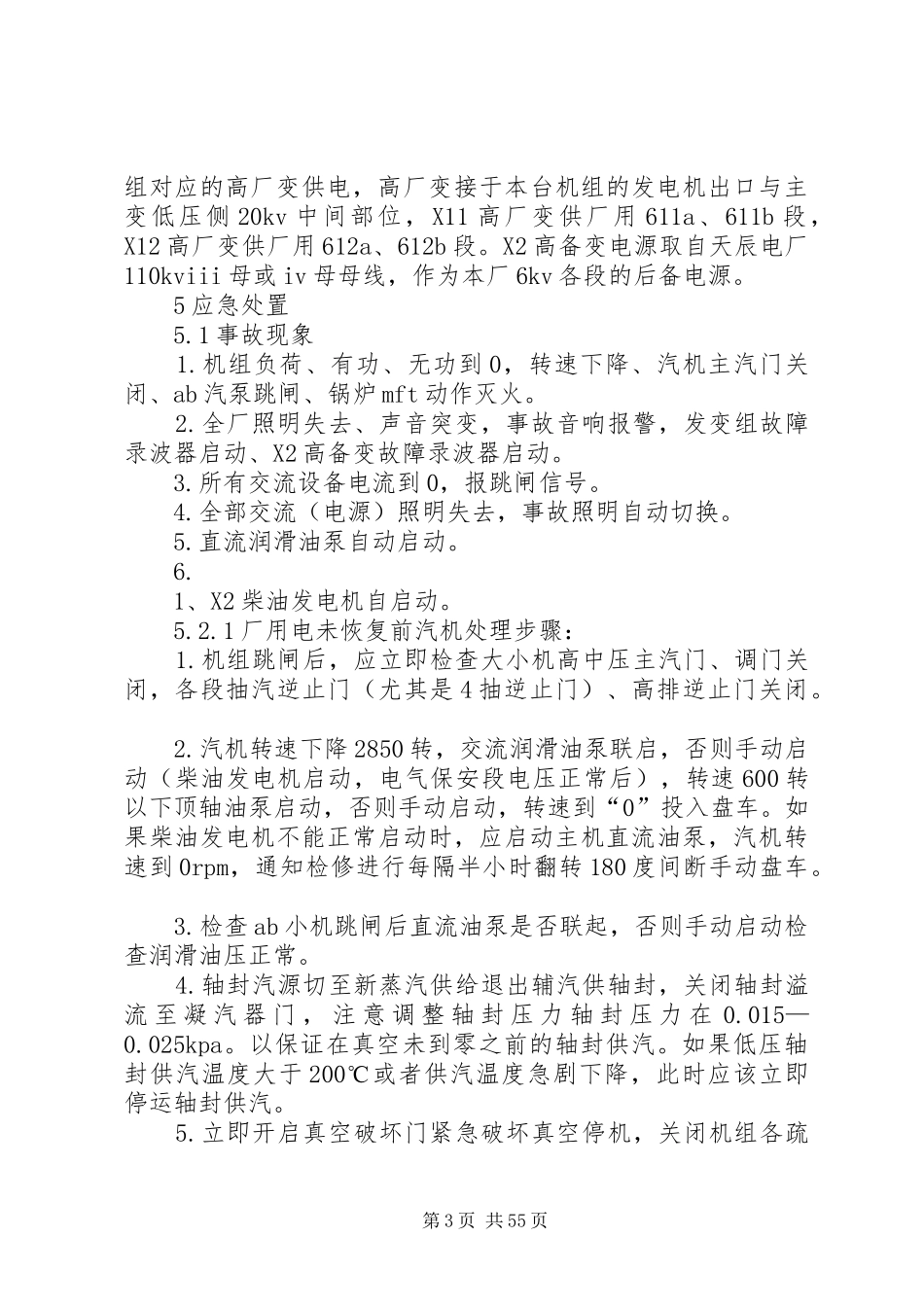

火力发电厂黑启动应急方案(汽机部分)_第3页
3/55
火力发电厂黑启动应急方案(汽机部分)第一篇:火力发电厂黑启动应急方案(汽机部分)天业热电产业企业标准300mw机组黑启动应急方案(天能热电发电部)2012-08-03发布2012-08-06实施天能电厂发布天能热电厂300mw机组黑启动方案天能电厂黑启动应急方案1总则1.1编制目的高效、有序地处理本企业全厂对外对内停电事故,避免或降低全厂停电造成的重大经济损失和政治影响,提高发电厂黑启动事故处理和应急救援综合处置能力,将危急事件造成的损失和影响降低到最低程度。遵循“安全第一,预防为主”的方针,坚持防御和救援相结合的原则,以危急事件的预测、预防为基础,以对危急事件过程处理的快捷准确为核心,以全力保证人身、电网和设备安全为目标,以建立危急事件的长效管理和应急处理机制为根本,提高快速反应和应急处理能力,将危急事件造成的损失和影响降低到最低程度。1.2概况黑启动是指“黑状态”下的启动,所谓“黑状态”指。系统瓦解造成电网大面积停电,我厂升压站母线失压,机组全部跳闸,交流电源消失,输电线路全部失压,电网对所有用户停止供电,调度通信中断。1.3编制依据《中华人民共和国突发事件应对法》《国家电网安全工作规程》《天业天能电厂运行规程》《天业天能电厂操作票汇编》《天能电厂黑启动预案》《燃油系统泄露应急预案》1.4适用范围适用于天能电厂电气故障引发的机组及线路开关全部跳闸导致全厂厂用交流电源全部失去时恢复送电的应急处置。2应急处置基本原则第1页共55页遵循“安全第一,预防为主,综合治理”的方针,坚持防御和救援相结合的原则。统一领导、分工负责、加强联动、快速响应,最大限度的减少突发事件造成的损失。3事故类型和危害程度分析3.1事故风险的来源、特性可能导致发电厂黑启动的原因大致有以下两点。其一,出现雨雪冰冻、强对流天气、异常大雾、洪水等气象灾害,地震灾害以及地质灾害等,引起母线架构垮塌和线路倒杆、闪络;其二,系统发生短路、接地故障,且开关或保护拒动,导致失灵保护动作或保护越级动作,扩大停电范围,造成全厂交流电源全部失去。3.2事故类型、影响范围及后果发生全厂停电事故后,所有机组开关、线路开关及高备变开关全部掉闸,全厂对外供电中断,厂用交流电源全部失去,致使动力电源,对于机组的正常停机、停机后的相关处理及操作造成很大的影响,有可能造成主、辅设备损坏。i天能热电厂300mw机组黑启动方案发生全厂停电事故后,全厂对外供电中断,与系统失去联系,使整个系统的联系变弱,或出现局域网运行,运行稳定性降低。如系统有功、无功储备不足,会发生频率、电压大幅度波动,甚至出现电压崩溃、系统瓦解、大面积停电的事故44.1本厂基本情况厂用电概述:天能电厂厂用电源分为6kv和380/220v两个等级,均采用单母线分段的接线方式。正常情况下,每台机炉的厂用电各设两段6kv母线、两段380/220v正常工作电源、两段380/220v保安电源段、一段380/220v照明检修电源母线与相邻机组一段母线互为备用、一段380/220v循环水电源母线与相邻机组一段母线互为备用、一段380/220v公用段电源母线与相邻机组一段母线互为备用、一段380/220v化水段电源母线与相邻机组一段母线互为备用。保安电源母线段正常时由400v工作段电源供电,事故时有一台柴油发电机供应急后备电源,6kv各段母线正常时由本机第2页共55页组对应的高厂变供电,高厂变接于本台机组的发电机出口与主变低压侧20kv中间部位,X11高厂变供厂用611a、611b段,X12高厂变供厂用612a、612b段。X2高备变电源取自天辰电厂110kviii母或iv母母线,作为本厂6kv各段的后备电源。5应急处置5.1事故现象1.机组负荷、有功、无功到0,转速下降、汽机主汽门关闭、ab汽泵跳闸、锅炉mft动作灭火。2.全厂照明失去、声音突变,事故音响报警,发变组故障录波器启动、X2高备变故障录波器启动。3.所有交流设备电流到0,报跳闸信号。4.全部交流(电源)照明失去,事故照明自动切换。5.直流润滑油泵自动启动。6.1、X2柴油发电机自启动。5.2.1厂用电未恢复前汽机处理步骤:1.机组跳闸后,应立即检查大小机高中压主汽门、调门关闭,各段抽汽逆止门(尤其是4抽逆止门)、高排逆止门关闭。2....
