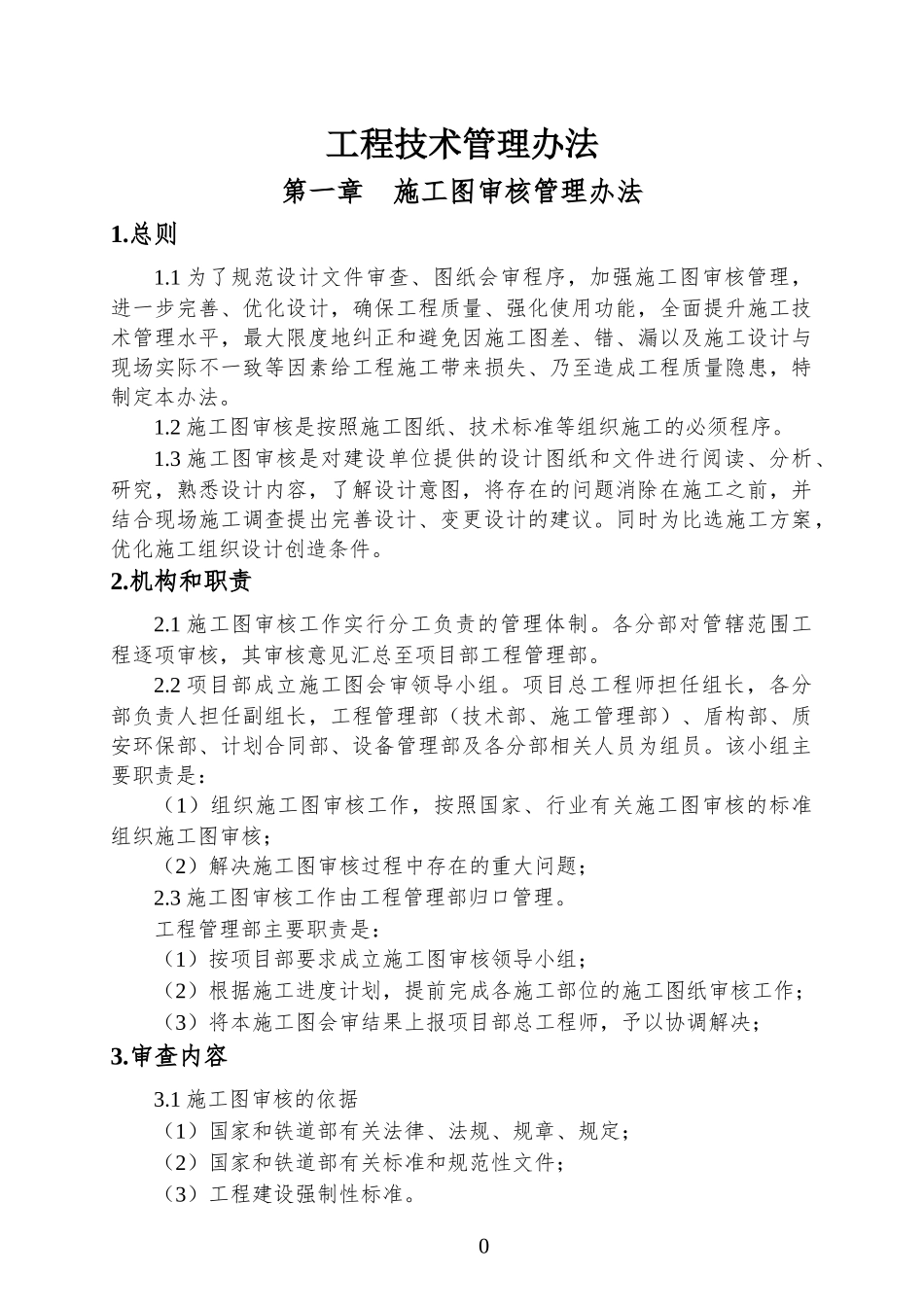

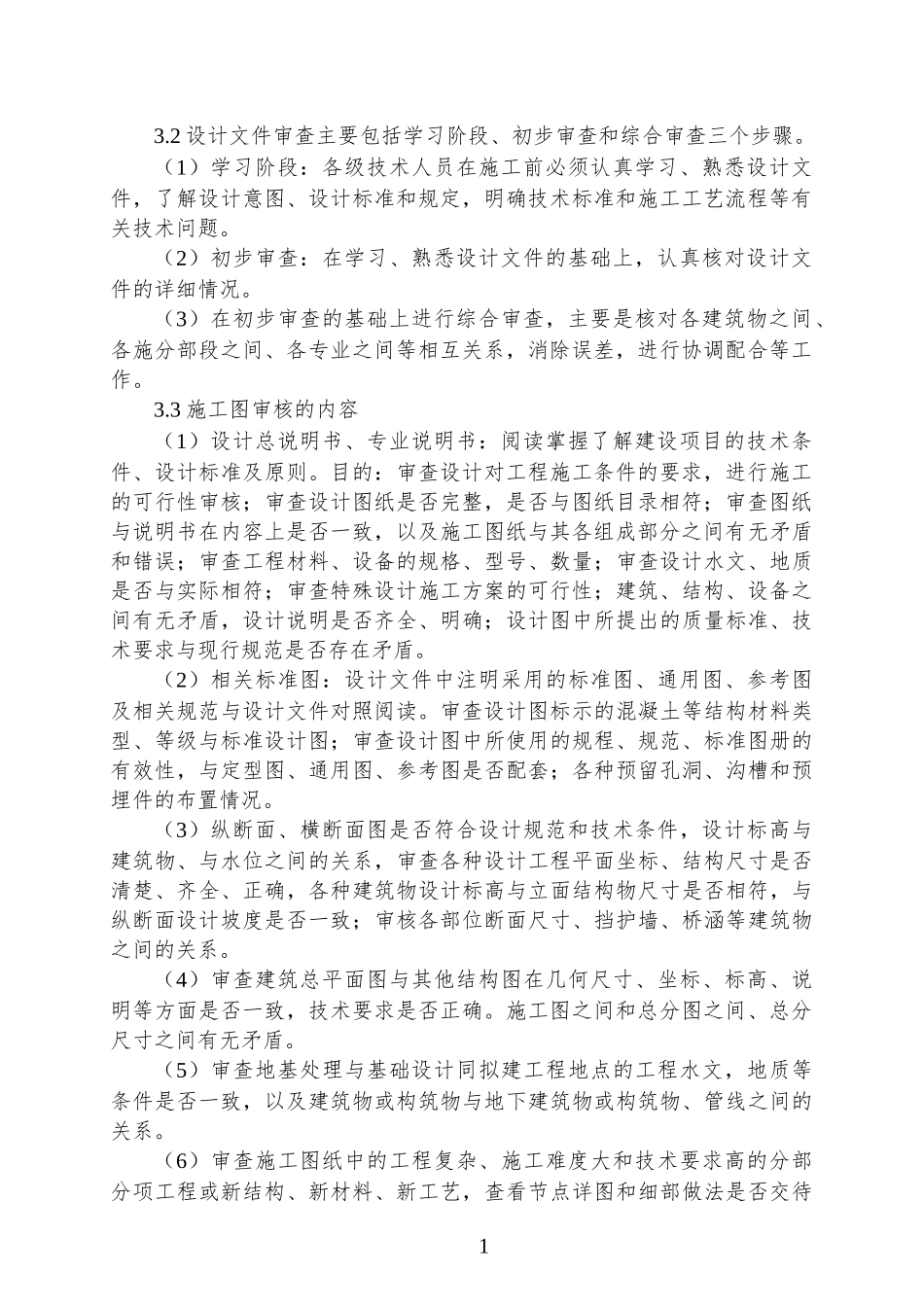

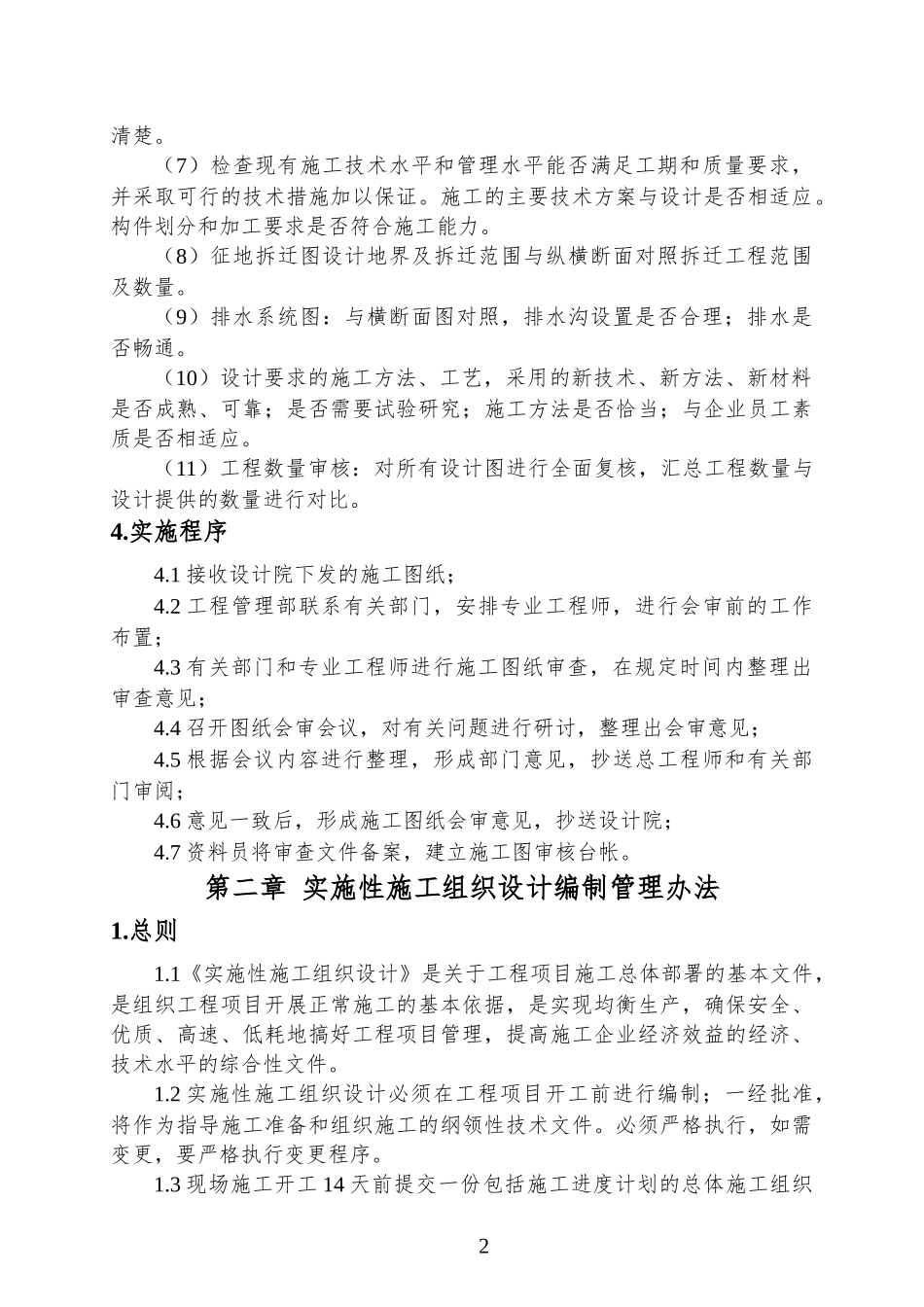

工程技术管理办法第一章施工图审核管理办法1.总则1.1为了规范设计文件审查、图纸会审程序,加强施工图审核管理,进一步完善、优化设计,确保工程质量、强化使用功能,全面提升施工技术管理水平,最大限度地纠正和避免因施工图差、错、漏以及施工设计与现场实际不一致等因素给工程施工带来损失、乃至造成工程质量隐患,特制定本办法。1.2施工图审核是按照施工图纸、技术标准等组织施工的必须程序。1.3施工图审核是对建设单位提供的设计图纸和文件进行阅读、分析、研究,熟悉设计内容,了解设计意图,将存在的问题消除在施工之前,并结合现场施工调查提出完善设计、变更设计的建议。同时为比选施工方案,优化施工组织设计创造条件。2.机构和职责2.1施工图审核工作实行分工负责的管理体制。各分部对管辖范围工程逐项审核,其审核意见汇总至项目部工程管理部。2.2项目部成立施工图会审领导小组。项目总工程师担任组长,各分部负责人担任副组长,工程管理部(技术部、施工管理部)、盾构部、质安环保部、计划合同部、设备管理部及各分部相关人员为组员。该小组主要职责是:(1)组织施工图审核工作,按照国家、行业有关施工图审核的标准组织施工图审核;(2)解决施工图审核过程中存在的重大问题;2.3施工图审核工作由工程管理部归口管理。工程管理部主要职责是:(1)按项目部要求成立施工图审核领导小组;(2)根据施工进度计划,提前完成各施工部位的施工图纸审核工作;(3)将本施工图会审结果上报项目部总工程师,予以协调解决;3.审查内容3.1施工图审核的依据(1)国家和铁道部有关法律、法规、规章、规定;(2)国家和铁道部有关标准和规范性文件;(3)工程建设强制性标准。03.2设计文件审查主要包括学习阶段、初步审查和综合审查三个步骤。(1)学习阶段:各级技术人员在施工前必须认真学习、熟悉设计文件,了解设计意图、设计标准和规定,明确技术标准和施工工艺流程等有关技术问题。(2)初步审查:在学习、熟悉设计文件的基础上,认真核对设计文件的详细情况。(3)在初步审查的基础上进行综合审查,主要是核对各建筑物之间、各施分部段之间、各专业之间等相互关系,消除误差,进行协调配合等工作。3.3施工图审核的内容(1)设计总说明书、专业说明书:阅读掌握了解建设项目的技术条件、设计标准及原则。目的:审查设计对工程施工条件的要求,进行施工的可行性审核;审查设计图纸是否完整,是否与图纸目录相符;审查图纸与说明书在内容上是否一致,以及施工图纸与其各组成部分之间有无矛盾和错误;审查工程材料、设备的规格、型号、数量;审查设计水文、地质是否与实际相符;审查特殊设计施工方案的可行性;建筑、结构、设备之间有无矛盾,设计说明是否齐全、明确;设计图中所提出的质量标准、技术要求与现行规范是否存在矛盾。(2)相关标准图:设计文件中注明采用的标准图、通用图、参考图及相关规范与设计文件对照阅读。审查设计图标示的混凝土等结构材料类型、等级与标准设计图;审查设计图中所使用的规程、规范、标准图册的有效性,与定型图、通用图、参考图是否配套;各种预留孔洞、沟槽和预埋件的布置情况。(3)纵断面、横断面图是否符合设计规范和技术条件,设计标高与建筑物、与水位之间的关系,审查各种设计工程平面坐标、结构尺寸是否清楚、齐全、正确,各种建筑物设计标高与立面结构物尺寸是否相符,与纵断面设计坡度是否一致;审核各部位断面尺寸、挡护墙、桥涵等建筑物之间的关系。(4)审查建筑总平面图与其他结构图在几何尺寸、坐标、标高、说明等方面是否一致,技术要求是否正确。施工图之间和总分图之间、总分尺寸之间有无矛盾。(5)审查地基处理与基础设计同拟建工程地点的工程水文,地质等条件是否一致,以及建筑物或构筑物与地下建筑物或构筑物、管线之间的关系。(6)审查施工图纸中的工程复杂、施工难度大和技术要求高的分部分项工程或新结构、新材料、新工艺,查看节点详图和细部做法是否交待1清楚。(7)检查现有施工技术水平和管理水平能否满足工期和质量要求,并采取可行的技术措施加以保证。施工的主要技术方案与设计是否相适应。构件划分和...
