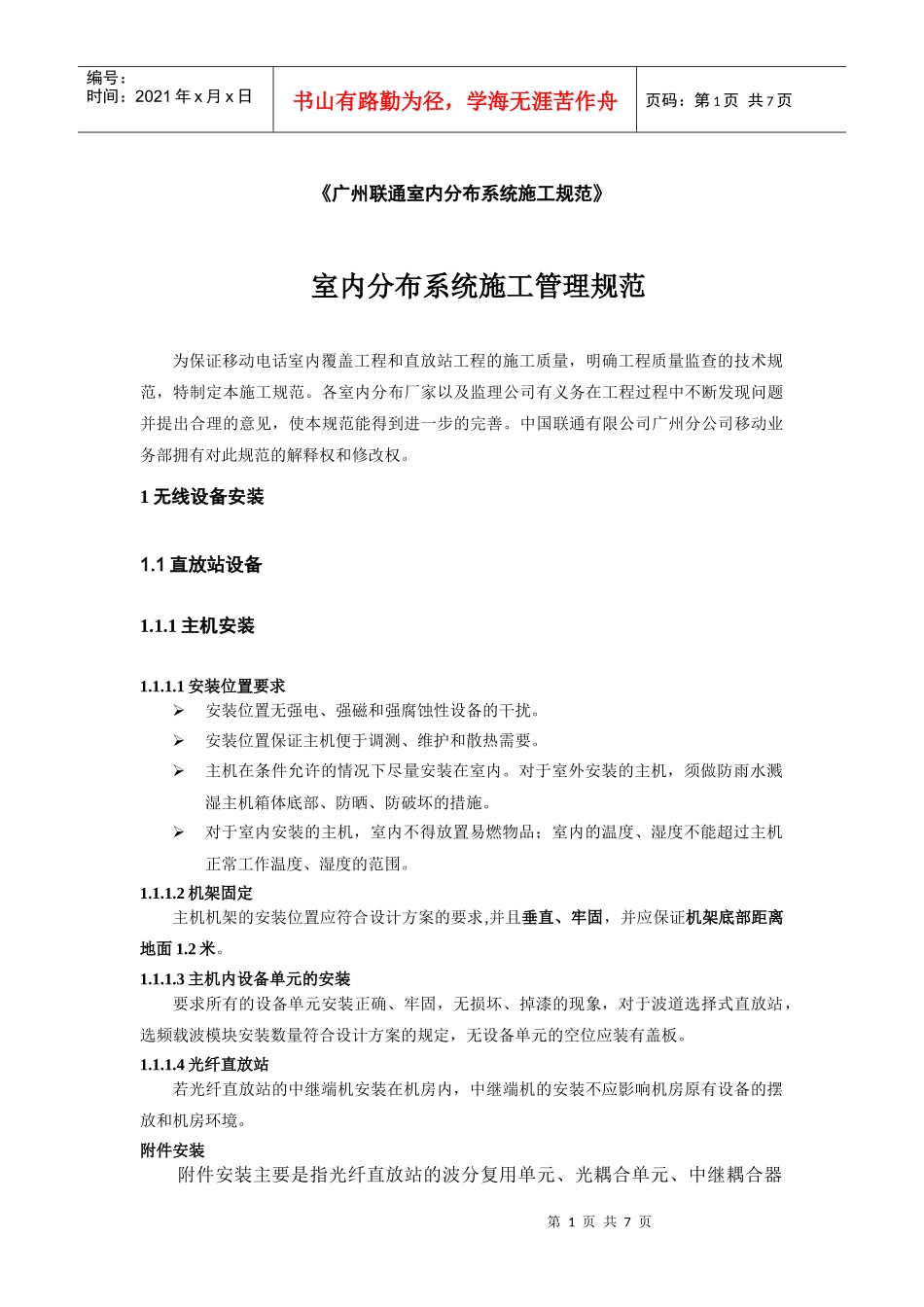

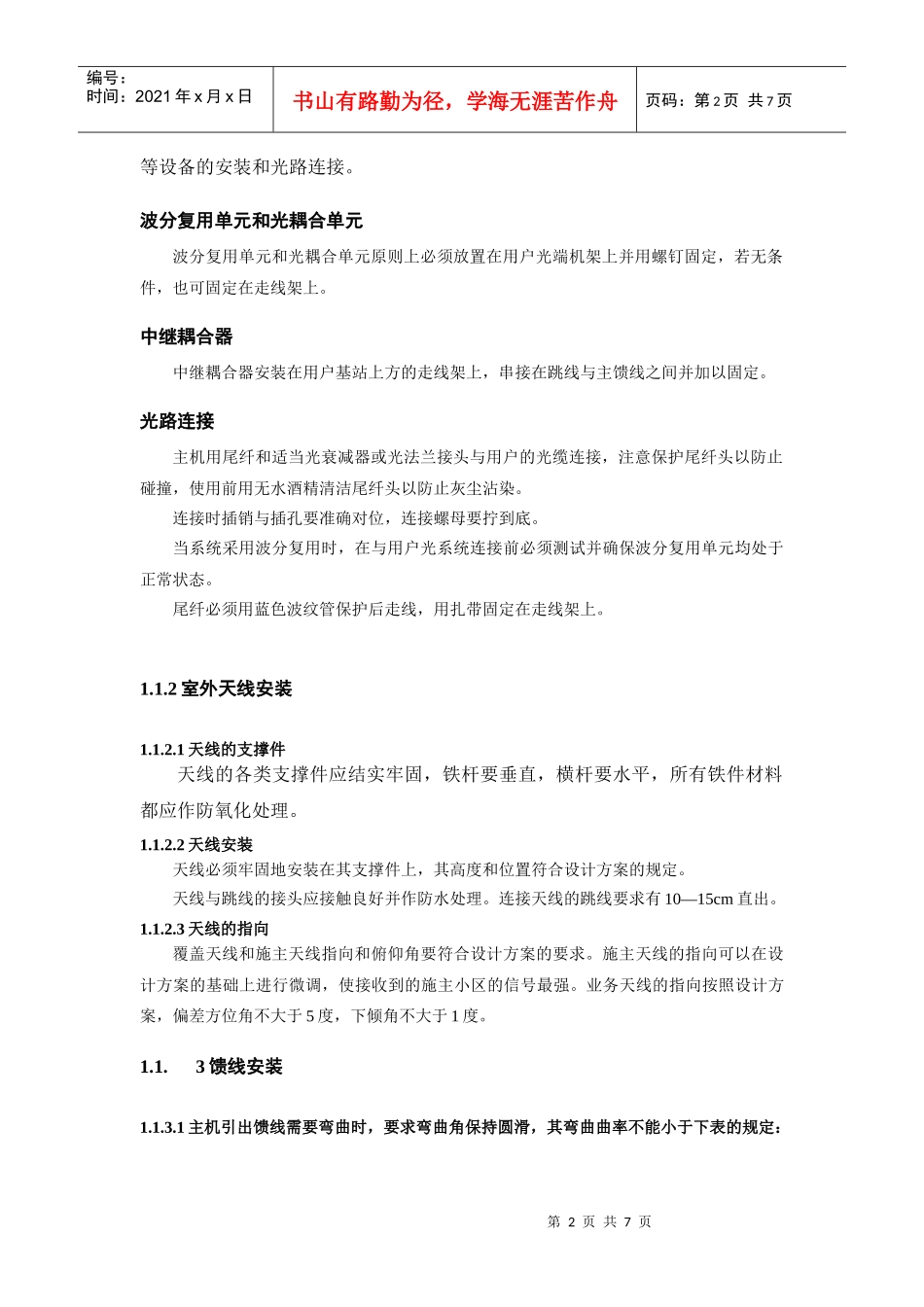

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页《广州联通室内分布系统施工规范》室内分布系统施工管理规范为保证移动电话室内覆盖工程和直放站工程的施工质量，明确工程质量监查的技术规范，特制定本施工规范。各室内分布厂家以及监理公司有义务在工程过程中不断发现问题并提出合理的意见，使本规范能得到进一步的完善。中国联通有限公司广州分公司移动业务部拥有对此规范的解释权和修改权。1无线设备安装1.1直放站设备1.1.1主机安装1.1.1.1安装位置要求安装位置无强电、强磁和强腐蚀性设备的干扰。安装位置保证主机便于调测、维护和散热需要。主机在条件允许的情况下尽量安装在室内。对于室外安装的主机，须做防雨水溅湿主机箱体底部、防晒、防破坏的措施。对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围。1.1.1.2机架固定主机机架的安装位置应符合设计方案的要求,并且垂直、牢固，并应保证机架底部距离地面1.2米。1.1.1.3主机内设备单元的安装要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，对于波道选择式直放站，选频载波模块安装数量符合设计方案的规定，无设备单元的空位应装有盖板。1.1.1.4光纤直放站若光纤直放站的中继端机安装在机房内，中继端机的安装不应影响机房原有设备的摆放和机房环境。附件安装附件安装主要是指光纤直放站的波分复用单元、光耦合单元、中继耦合器第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页等设备的安装和光路连接。波分复用单元和光耦合单元波分复用单元和光耦合单元原则上必须放置在用户光端机架上并用螺钉固定，若无条件，也可固定在走线架上。中继耦合器中继耦合器安装在用户基站上方的走线架上，串接在跳线与主馈线之间并加以固定。光路连接主机用尾纤和适当光衰减器或光法兰接头与用户的光缆连接，注意保护尾纤头以防止碰撞，使用前用无水酒精清洁尾纤头以防止灰尘沾染。连接时插销与插孔要准确对位，连接螺母要拧到底。当系统采用波分复用时，在与用户光系统连接前必须测试并确保波分复用单元均处于正常状态。尾纤必须用蓝色波纹管保护后走线，用扎带固定在走线架上。1.1.2室外天线安装1.1.2.1天线的支撑件天线的各类支撑件应结实牢固，铁杆要垂直，横杆要水平，所有铁件材料都应作防氧化处理。1.1.2.2天线安装天线必须牢固地安装在其支撑件上，其高度和位置符合设计方案的规定。天线与跳线的接头应接触良好并作防水处理。连接天线的跳线要求有10—15cm直出。1.1.2.3天线的指向覆盖天线和施主天线指向和俯仰角要符合设计方案的要求。施主天线的指向可以在设计方案的基础上进行微调，使接收到的施主小区的信号最强。业务天线的指向按照设计方案，偏差方位角不大于5度，下倾角不大于1度。1.1.3馈线安装1.1.3.1主机引出馈线需要弯曲时，要求弯曲角保持圆滑，其弯曲曲率不能小于下表的规定：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页所有与设备相连的电缆要求接触良好，不能有松动的现象，馈线连接处驻波比必须小于1.3，金属天花背面安装天线，在天线做好有效的隔离措施后天线的驻波比不能大于1.45。1.1.3.2室外馈线馈线的布放要求整齐、美观、不得有交叉、扭曲、裂损的情况。馈线和室外跳线的接头要接触良好并作防水处理，若主机安装在室内，在馈线从馈线口进入室内之前，要求有一个“滴水弯”，以防止雨水沿着馈线渗入室内。馈线应用扎带、馈线座或走线梯、馈线夹加以牢固固定，固定间距如下表：<1/2”线径馈线>1/2”线径馈线馈线水平走线时1.0米1.5米馈线垂直走线时0.8米1.0米室外馈线有条件的必须用波导夹固定，用PVC套管作保护，馈线拐弯处应套波纹管，并在两头钉管码固定，管码间隔要求小于1.5米，PVC管选用直径如下表：1/2”线径馈线7/8”线径馈线PVC管直径25mm40mm室外跳线要求沿天线支撑件固定，并且要求馈线的布放长度适当，以避免室外跳线形成多余的弯曲。严禁馈线沿建筑物避雷线捆扎。1.1.3.3室内馈线馈线必须按...
