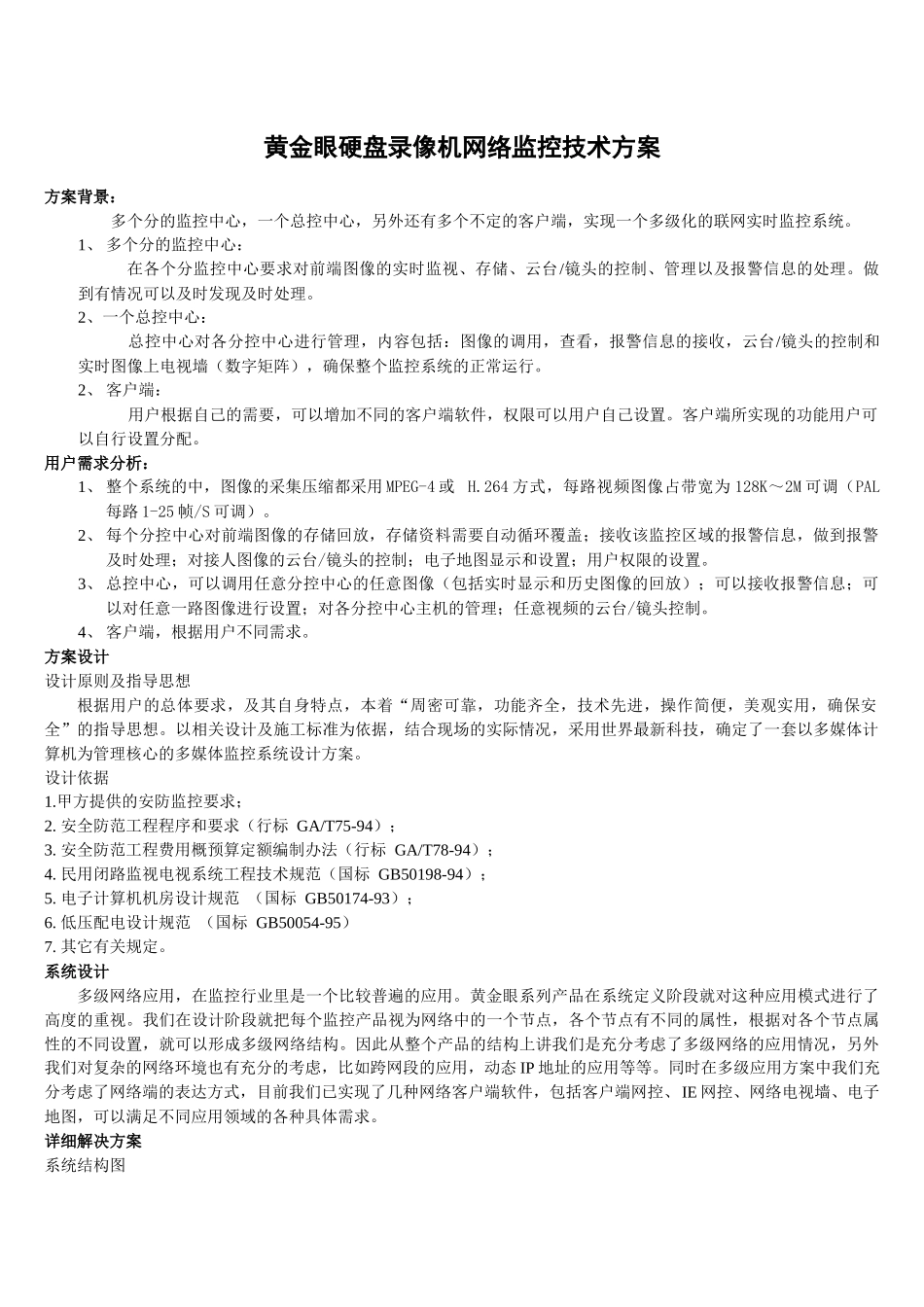

黄金眼硬盘录像机网络监控技术方案方案背景：多个分的监控中心，一个总控中心，另外还有多个不定的客户端，实现一个多级化的联网实时监控系统。1、多个分的监控中心：在各个分监控中心要求对前端图像的实时监视、存储、云台/镜头的控制、管理以及报警信息的处理。做到有情况可以及时发现及时处理。2、一个总控中心：总控中心对各分控中心进行管理，内容包括：图像的调用，查看，报警信息的接收，云台/镜头的控制和实时图像上电视墙（数字矩阵），确保整个监控系统的正常运行。2、客户端：用户根据自己的需要，可以增加不同的客户端软件，权限可以用户自己设置。客户端所实现的功能用户可以自行设置分配。用户需求分析：1、整个系统的中，图像的采集压缩都采用MPEG-4或H.264方式，每路视频图像占带宽为128K～2M可调（PAL每路1-25帧/S可调）。2、每个分控中心对前端图像的存储回放，存储资料需要自动循环覆盖；接收该监控区域的报警信息，做到报警及时处理；对接人图像的云台/镜头的控制；电子地图显示和设置；用户权限的设置。3、总控中心，可以调用任意分控中心的任意图像（包括实时显示和历史图像的回放）；可以接收报警信息；可以对任意一路图像进行设置；对各分控中心主机的管理；任意视频的云台/镜头控制。4、客户端，根据用户不同需求。方案设计设计原则及指导思想根据用户的总体要求，及其自身特点，本着“周密可靠，功能齐全，技术先进，操作简便，美观实用，确保安全”的指导思想。以相关设计及施工标准为依据，结合现场的实际情况，采用世界最新科技，确定了一套以多媒体计算机为管理核心的多媒体监控系统设计方案。设计依据1.甲方提供的安防监控要求；2.安全防范工程程序和要求（行标GA/T75-94）；3.安全防范工程费用概预算定额编制办法（行标GA/T78-94）；4.民用闭路监视电视系统工程技术规范（国标GB50198-94）；5.电子计算机机房设计规范（国标GB50174-93）；6.低压配电设计规范（国标GB50054-95）7.其它有关规定。系统设计多级网络应用，在监控行业里是一个比较普遍的应用。黄金眼系列产品在系统定义阶段就对这种应用模式进行了高度的重视。我们在设计阶段就把每个监控产品视为网络中的一个节点，各个节点有不同的属性，根据对各个节点属性的不同设置，就可以形成多级网络结构。因此从整个产品的结构上讲我们是充分考虑了多级网络的应用情况，另外我们对复杂的网络环境也有充分的考虑，比如跨网段的应用，动态IP地址的应用等等。同时在多级应用方案中我们充分考虑了网络端的表达方式，目前我们已实现了几种网络客户端软件，包括客户端网控、IE网控、网络电视墙、电子地图，可以满足不同应用领域的各种具体需求。详细解决方案系统结构图A点(一库房)B点(防水箱)C点(二库房)D点(分控)光纤网络光纤网络LAN光纤网络调度室(值班室)网络架构描述：整体方案按二级网络方式实现，即：分控中心和控制总中心。分控中心只能浏览本地监控视频和所辖范围内的视频，不能浏览所辖范围外的视频。控制总中心可以浏览分控中心本地监控视频和所辖范围内所有的监控视频。并可以对所辖所有分控中心的监控主机进行对讲。系统及功能特点：1、支持多级网络应用8路视频服务器8路视频服务器网络电视墙光纤网络E点(分控)控制信号控制信号8路视频服务器转发服务器转发服务器中心转发服务器本地领导分控网络监控终端网络解码服务器网络监控终端网络监控终端理论上设计为支持多级网络，整个系统根据具体的配置可实现任意级别的网络应用。每一级都可以连接各个接点资料，权限可以根据不同的用户进行修改，各个接点的各种数据（包括音视频流、信息数据）都会根据具体的需要传送到客户端主机。2、支持多种复杂的网络连接方式整个系统的设计定位就是一个网络级的产品系列。因此支持局域网/广局域网，支持跨网段的网络连接。支持真正意义上的网络数据转发。3、灵活方便方案中各监控中心均采用PC方式控制和浏览视频（界面简单易操作），对以后增加任何功能提供便利条件，同时可以配以友好的软件界面，使用户便于操作。4、组网方便、扩展性强组网方便，维护简单，只要网络能通的都可以组网络，可以任意增加...
