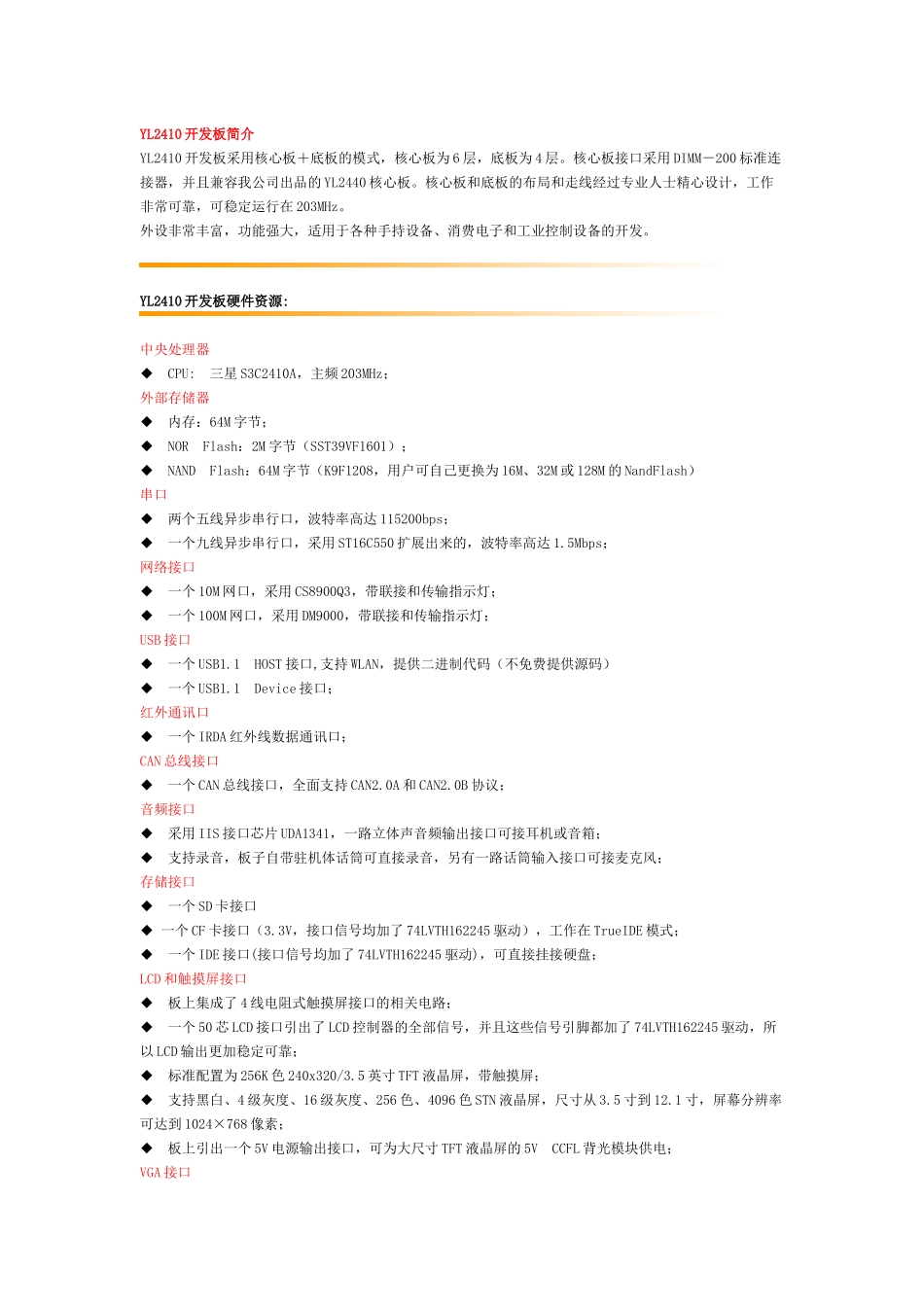

YL2410开发板简介YL2410开发板采用核心板＋底板的模式，核心板为6层，底板为4层。核心板接口采用DIMM－200标准连接器，并且兼容我公司出品的YL2440核心板。核心板和底板的布局和走线经过专业人士精心设计，工作非常可靠，可稳定运行在203MHz。外设非常丰富，功能强大，适用于各种手持设备、消费电子和工业控制设备的开发。YL2410开发板硬件资源:中央处理器◆CPU:三星S3C2410A，主频203MHz；外部存储器◆内存：64M字节；◆NORFlash：2M字节（SST39VF1601）；◆NANDFlash：64M字节（K9F1208，用户可自己更换为16M、32M或128M的NandFlash）串口◆两个五线异步串行口，波特率高达115200bps；◆一个九线异步串行口，采用ST16C550扩展出来的，波特率高达1.5Mbps；网络接口◆一个10M网口，采用CS8900Q3，带联接和传输指示灯；◆一个100M网口，采用DM9000，带联接和传输指示灯；USB接口◆一个USB1.1HOST接口,支持WLAN，提供二进制代码（不免费提供源码）◆一个USB1.1Device接口；红外通讯口◆一个IRDA红外线数据通讯口；CAN总线接口◆一个CAN总线接口，全面支持CAN2.0A和CAN2.0B协议；音频接口◆采用IIS接口芯片UDA1341，一路立体声音频输出接口可接耳机或音箱；◆支持录音，板子自带驻机体话筒可直接录音，另有一路话筒输入接口可接麦克风；存储接口◆一个SD卡接口◆一个CF卡接口（3.3V，接口信号均加了74LVTH162245驱动），工作在TrueIDE模式；◆一个IDE接口(接口信号均加了74LVTH162245驱动)，可直接挂接硬盘；LCD和触摸屏接口◆板上集成了4线电阻式触摸屏接口的相关电路；◆一个50芯LCD接口引出了LCD控制器的全部信号，并且这些信号引脚都加了74LVTH162245驱动，所以LCD输出更加稳定可靠；◆标准配置为256K色240x320/3.5英寸TFT液晶屏，带触摸屏；◆支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可达到1024×768像素；◆板上引出一个5V电源输出接口，可为大尺寸TFT液晶屏的5VCCFL背光模块供电；VGA接口◆一个标准VGA接口，可直接连接各种VGA接口的CRT显示器或液晶显示器，带对比度微调电位器；时钟源◆内部实时时钟（带有后备锂电池）；复位电路◆一个复位按键，并采用专用复位芯片进行复位，稳定可靠；调试及下载接口◆一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试；电源接口◆5V电源供电，带电源开关和指示灯；其他◆八个小按键，四个高亮LED；◆一个蜂鸣器（带使能控制的短路块）；◆一个可调电阻接到ADC引脚上用来验证模数转换；◆一个50芯2毫米间距双排标准连接器用作扩展口，引出了地址线、数据线、读写、片选、中断、IO口、ADC、5V和3.3V电源、地等用户扩展可能用到的信号；操作系统◆支持linux2.6.8WINCE5.0.NET用户光盘上提供的开发工具和源代码：1)ADS1.20安装程序(评估版)；2)使用SUPERJTAG并支持ADS1.20的JTAG调试软件ARMDEBUG；3)烧写FLASH的工具软件SJF2410（包含NT/2000/XP解决方案）；4)串口工具软件sscom32.exe、dnw.exe、tftp.exe；5)64K色（RGB565）图片字模软件；6)USBDevice接口驱动程序；7)BIOS源代码（ADS1.20的项目文件）；8)测试程序(ADS1.20的项目文件，包含全部源代码)，包括如下测试：RTC实时时钟测试、按键测试（中断测试）、蜂鸣器测试、SD卡读写测试、音频录音放音测试、蜂鸣器测试（PWM测试）、ADC模数转换器测试、IIS音频播放wav音乐测试、IIS音频录音测试、IrDA红外测试和、触摸屏测试、3.5寸三星TFT液晶屏测试、CAN总线测试、VGA测试等等；9)Linux2.6forS3c2410内核源码包以及编译工具，含CS8900和DM9000的EHTNENET端口驱动，UART驱动USBHOST&DEVICE驱动；10)WINCE5.0.NET板级支持包BSPforS3c2410；11)已经编译好并可在YL2410上运行的wince内核，基于优龙提供的BSP；12)开发板电路原理图（提供OrCAD格式）元件封装库和PCB尺寸结构图13)开发板使用手册（提供pdf格式）；14)开发板上所用到的主要芯片手册、资料；15）ADS使用、DNW串口使用和超级终端配置的一些多媒体演示；YL2410套件包括:1)一块已测试好的YL2410开发板（包括核心板与外设底板）2)可选购LCD：CT35T,CT64T,CT80T,CT104T(配有...
