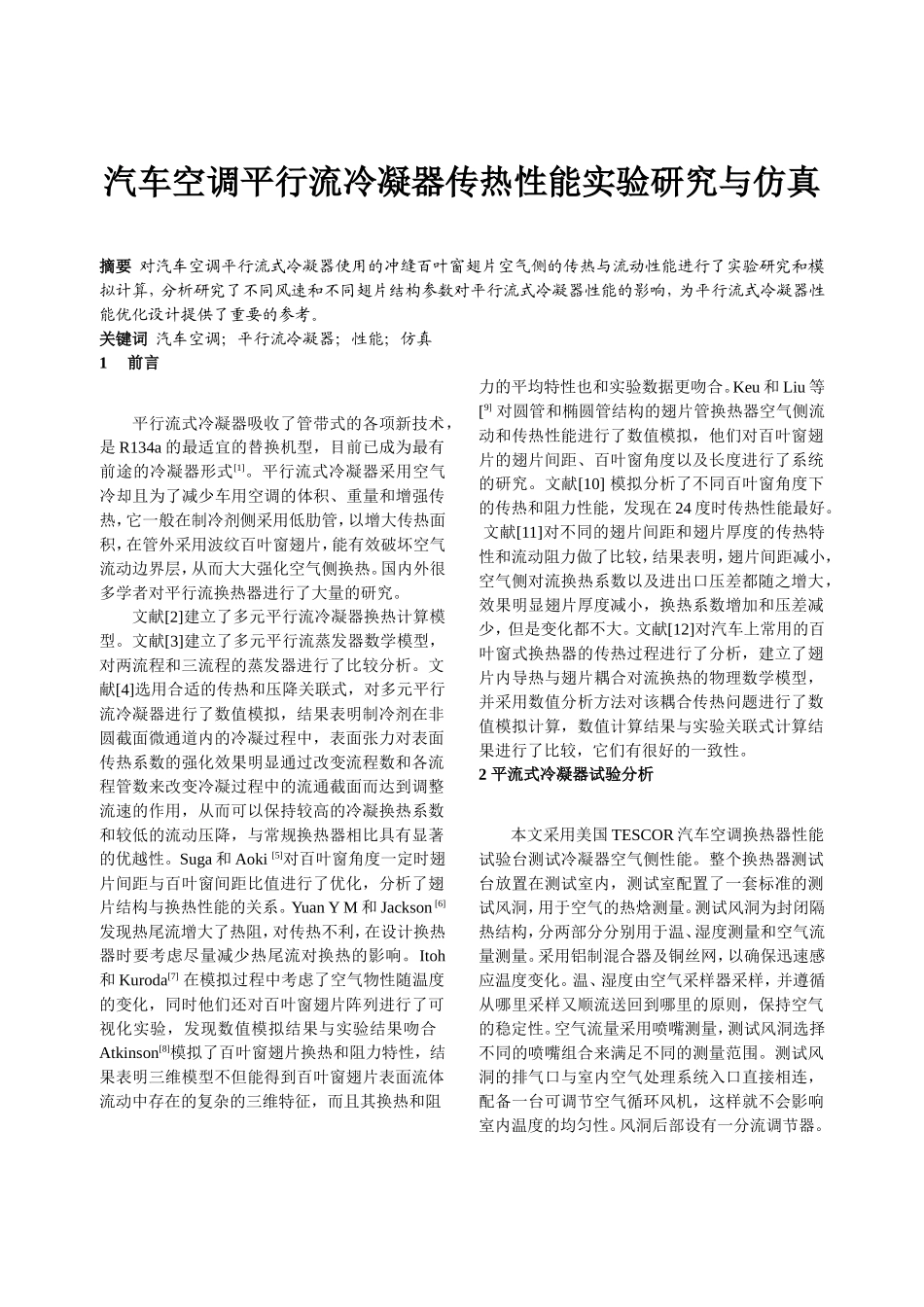

汽车空调平行流冷凝器传热性能实验研究与仿真摘要对汽车空调平行流式冷凝器使用的冲缝百叶窗翅片空气侧的传热与流动性能进行了实验研究和模拟计算，分析研究了不同风速和不同翅片结构参数对平行流式冷凝器性能的影响，为平行流式冷凝器性能优化设计提供了重要的参考。关键词汽车空调；平行流冷凝器；性能；仿真1前言平行流式冷凝器吸收了管带式的各项新技术，是R134a的最适宜的替换机型，目前已成为最有前途的冷凝器形式[1]。平行流式冷凝器采用空气冷却且为了减少车用空调的体积、重量和增强传热，它一般在制冷剂侧采用低肋管，以增大传热面积，在管外采用波纹百叶窗翅片，能有效破坏空气流动边界层，从而大大强化空气侧换热。国内外很多学者对平行流换热器进行了大量的研究。文献[2]建立了多元平行流冷凝器换热计算模型。文献[3]建立了多元平行流蒸发器数学模型，对两流程和三流程的蒸发器进行了比较分析。文献[4]选用合适的传热和压降关联式，对多元平行流冷凝器进行了数值模拟，结果表明制冷剂在非圆截面微通道内的冷凝过程中，表面张力对表面传热系数的强化效果明显通过改变流程数和各流程管数来改变冷凝过程中的流通截面而达到调整流速的作用，从而可以保持较高的冷凝换热系数和较低的流动压降，与常规换热器相比具有显著的优越性。Suga和Aoki[5]对百叶窗角度一定时翅片间距与百叶窗间距比值进行了优化，分析了翅片结构与换热性能的关系。YuanYM和Jackson[6]发现热尾流增大了热阻，对传热不利，在设计换热器时要考虑尽量减少热尾流对换热的影响。Itoh和Kuroda[7]在模拟过程中考虑了空气物性随温度的变化，同时他们还对百叶窗翅片阵列进行了可视化实验，发现数值模拟结果与实验结果吻合Atkinson[8]模拟了百叶窗翅片换热和阻力特性，结果表明三维模型不但能得到百叶窗翅片表面流体流动中存在的复杂的三维特征，而且其换热和阻力的平均特性也和实验数据更吻合。Keu和Liu等[9]对圆管和椭圆管结构的翅片管换热器空气侧流动和传热性能进行了数值模拟，他们对百叶窗翅片的翅片间距、百叶窗角度以及长度进行了系统的研究。文献[10]模拟分析了不同百叶窗角度下的传热和阻力性能，发现在24度时传热性能最好。文献[11]对不同的翅片间距和翅片厚度的传热特性和流动阻力做了比较，结果表明，翅片间距减小，空气侧对流换热系数以及进出口压差都随之增大，效果明显翅片厚度减小，换热系数增加和压差减少，但是变化都不大。文献[12]对汽车上常用的百叶窗式换热器的传热过程进行了分析，建立了翅片内导热与翅片耦合对流换热的物理数学模型，并采用数值分析方法对该耦合传热问题进行了数值模拟计算，数值计算结果与实验关联式计算结果进行了比较，它们有很好的一致性。2平流式冷凝器试验分析本文采用美国TESCOR汽车空调换热器性能试验台测试冷凝器空气侧性能。整个换热器测试台放置在测试室内，测试室配置了一套标准的测试风洞，用于空气的热焓测量。测试风洞为封闭隔热结构，分两部分分别用于温、湿度测量和空气流量测量。采用铝制混合器及铜丝网，以确保迅速感应温度变化。温、湿度由空气采样器采样，并遵循从哪里采样又顺流送回到哪里的原则，保持空气的稳定性。空气流量采用喷嘴测量，测试风洞选择不同的喷嘴组合来满足不同的测量范围。测试风洞的排气口与室内空气处理系统入口直接相连，配备一台可调节空气循环风机，这样就不会影响室内温度的均匀性。风洞后部设有一分流调节器。在测试开始前，调节好分流调节器于一适当位置，有助于选择循环风机最有效益的工作点。试验用平行流冷凝器为岳阳恒立冷气设备有限公司提供的2mm×16mm的十孔铝质口琴管镶嵌开百页窗U形带状铝质翅片平流式冷凝器。采用的制冷剂为R134a，其界面如图1所示。冷凝器各流程扁管数依次为16、10、6、4；扁管外型高、宽分别为2mm、16mm，翅片厚0.12mm，翅片间距1.5mm翅片高8mm，百叶窗角度27°。冷凝器换热性能试验工况条件：进风干球温度为45℃，进口制冷剂压力2.0MPa，进口制冷剂温度100℃，出口过冷度5℃。试验中设定冷凝器迎面风速为1.0、2.0、3.0、4.0m/s。3空气侧百叶窗翅片的传热和阻力计算由于平流式冷凝器中气体...
