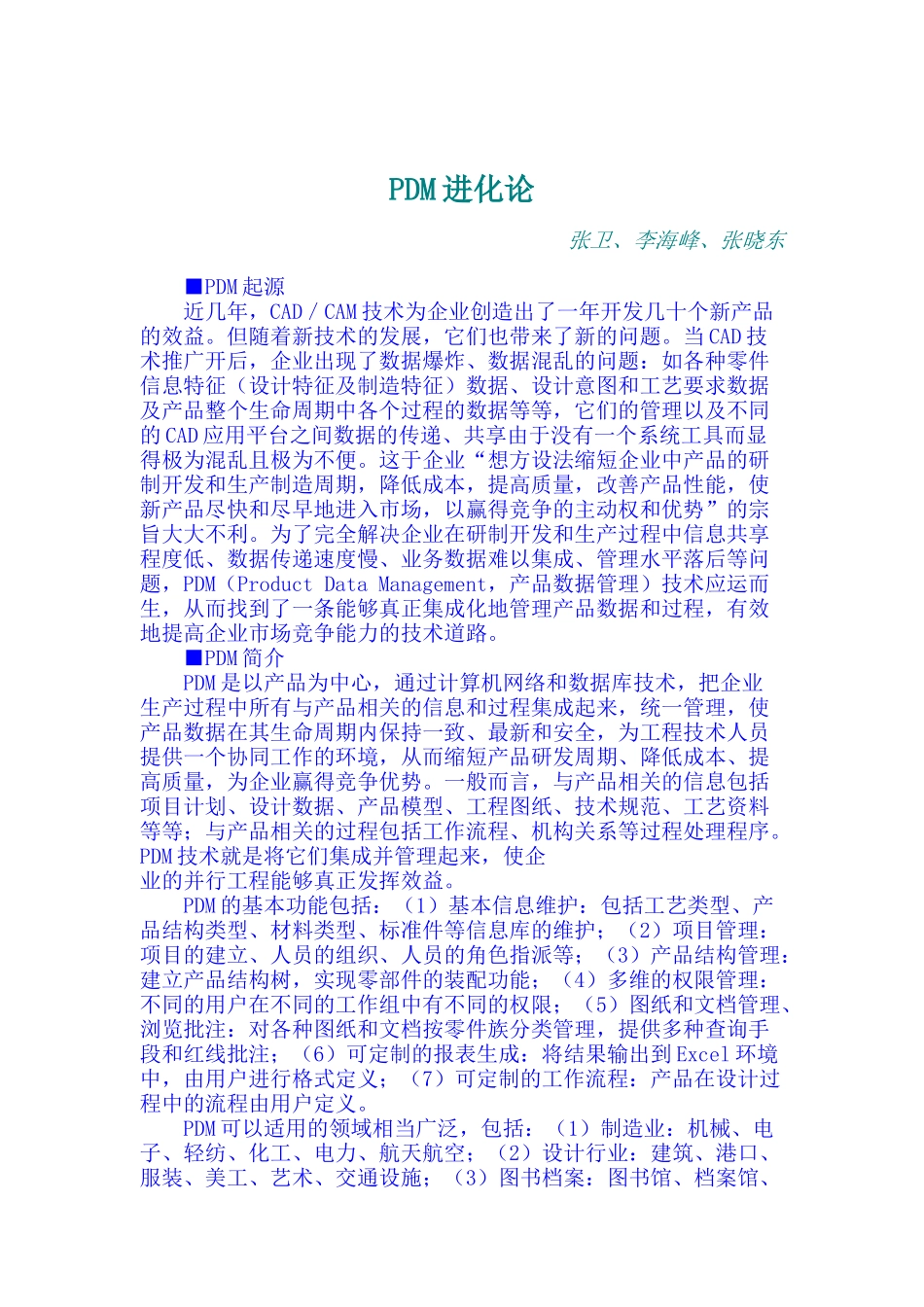

PDM进化论张卫、李海峰、张晓东■PDM起源近几年，CAD／CAM技术为企业创造出了一年开发几十个新产品的效益。但随着新技术的发展，它们也带来了新的问题。当CAD技术推广开后，企业出现了数据爆炸、数据混乱的问题：如各种零件信息特征（设计特征及制造特征）数据、设计意图和工艺要求数据及产品整个生命周期中各个过程的数据等等，它们的管理以及不同的CAD应用平台之间数据的传递、共享由于没有一个系统工具而显得极为混乱且极为不便。这于企业“想方设法缩短企业中产品的研制开发和生产制造周期，降低成本，提高质量，改善产品性能，使新产品尽快和尽早地进入市场，以赢得竞争的主动权和优势”的宗旨大大不利。为了完全解决企业在研制开发和生产过程中信息共享程度低、数据传递速度慢、业务数据难以集成、管理水平落后等问题，PDM（ProductDataManagement，产品数据管理）技术应运而生，从而找到了一条能够真正集成化地管理产品数据和过程，有效地提高企业市场竞争能力的技术道路。■PDM简介PDM是以产品为中心，通过计算机网络和数据库技术，把企业生产过程中所有与产品相关的信息和过程集成起来，统一管理，使产品数据在其生命周期内保持一致、最新和安全，为工程技术人员提供一个协同工作的环境，从而缩短产品研发周期、降低成本、提高质量，为企业赢得竞争优势。一般而言，与产品相关的信息包括项目计划、设计数据、产品模型、工程图纸、技术规范、工艺资料等等；与产品相关的过程包括工作流程、机构关系等过程处理程序。PDM技术就是将它们集成并管理起来，使企业的并行工程能够真正发挥效益。PDM的基本功能包括：（1）基本信息维护：包括工艺类型、产品结构类型、材料类型、标准件等信息库的维护；（2）项目管理：项目的建立、人员的组织、人员的角色指派等；（3）产品结构管理：建立产品结构树，实现零部件的装配功能；（4）多维的权限管理：不同的用户在不同的工作组中有不同的权限；（5）图纸和文档管理、浏览批注：对各种图纸和文档按零件族分类管理，提供多种查询手段和红线批注；（6）可定制的报表生成：将结果输出到Excel环境中，由用户进行格式定义；（7）可定制的工作流程：产品在设计过程中的流程由用户定义。PDM可以适用的领域相当广泛，包括：（1）制造业：机械、电子、轻纺、化工、电力、航天航空；（2）设计行业：建筑、港口、服装、美工、艺术、交通设施；（3）图书档案：图书馆、档案馆、出版社；（4）信息业：软件开发。总之，凡是在产品生产过程中有大量产品信息产生，都可应用PDM的思想对这些信息加以统一管理。PDM作为CAD／CAM技术的进一步发展，不仅将改善原有的企业管理体系，也将做到CAD、CAM以及CAE、CAPP的真正集成化管理，发挥并行设计模式的优点。在我国，CAD应用推广正沿着“甩图板→集成化产品信息管理→网络系统集成→CIMS”的技术路径，分阶段、有步骤地全面展开。目前国内大部分企业CAD已得到初步应用，或已列入发展规划，而PDM系统恰好满足企业在“甩图板”、消灭蓝图之后，规范基础技术信息、发挥网络效益、共享工程数据，从而促进CAD应用上层次、上台阶，为企业进一步推广和深化计算机信息管理打下扎实的基础。PDM技术在我国的应用刚起步，对于它的技术思想、内涵、地位、应用情况、发展方向，还须不断进行探讨。■PDM发展随着PDM技术的推广应用，它的发展也越来越为大家所关注。从目前的趋势来看，PDM将会在以下三方面有较大的突破：一、应用系统的封装PDM作为CIMS应用系统的集成框架，要能够集成不同环境下的应用系统。由OMG（对象管理组织）制订的CORBA（CommonObjectRequireBrokerArchitecture）技术的成熟为实现这一要求提供了一个较好的平台。OMG目前正在制定一个规范，即“PDM使能部件（PDMEnabler）”。它是制造业的第一个规范。所谓使能部件，指的是实现或者支持一种特定的抽象处理过程的物理实体，它通过提供共享产品数据的灵活方式来增强产品开发团队的能力和效率。OMG的目标是定义八类使能部件（工程活动需求、工程变更、制造实现、文档管理、产品结构定义、配置管理和测试维护等），使它们能够支持企业在制造过程模型中的整个...
