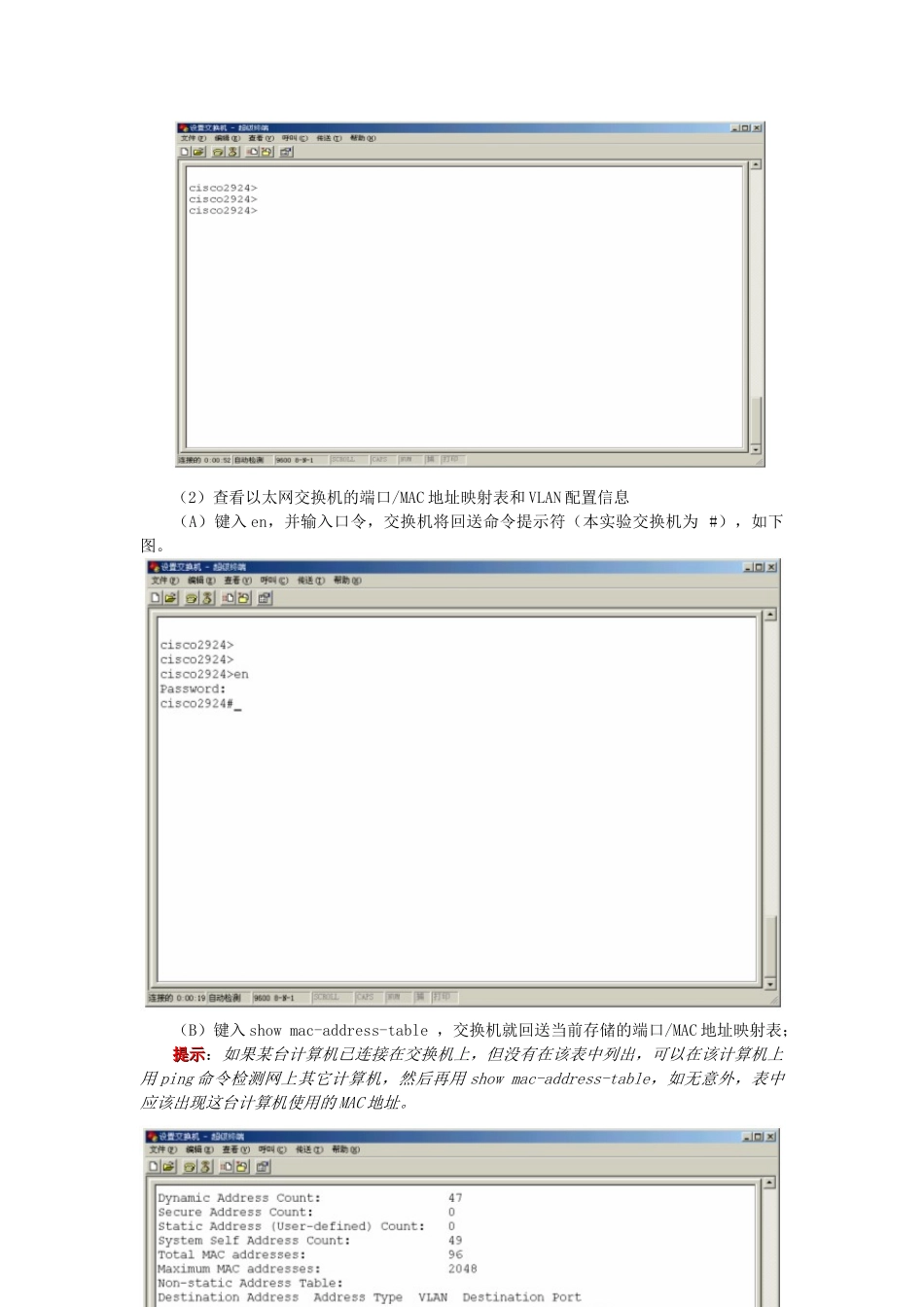

实验4交换式和虚拟局域网的配置一．实验目的通过组装交换式以太网，初步了解和掌握配置VLAN的方法。二．实验内容1、利用交换机组装简单的交换式以太网；2、配置以太网交换机；3、在交换式以太网上划分VLAN。三．实验过程1、交换式以太网的组网:组网连接方法与共享式以太网类似（1）计算机与交换机连接:直通电缆（2）交换机与交换机级联上行端口（级联端口）与普通端口：直通电缆普通端口与普通端口：交叉电缆（3）交换机与集线器级联上行端口（级联端口）与普通端口：直通电缆普通端口与普通端口：交叉电缆计算机连入交换机集线器连入交换机实践中组装的交换式以太网2、以太网交换机的配置（1）终端控制台的连接和配置。利用PC机作为控制终端使用，在连接完毕后通过以下步骤进行设置：（A）启动Windows2000，通过：“开始”→“程序”→“附件”→“通信”→“超级终端”进入超级终端程序；（B）新建连接，选择交换机使用的串口（本实验为COM1），并将该串口设置为9600波特、其他为默认即可；（C）进入超级终端程序后，单击“回车”键，系统将收到交换机的回送信息。终端控制台的连接:超级终端的串口配置:终端控制台启动后的显示界面:（2）查看以太网交换机的端口/MAC地址映射表和VLAN配置信息（A）键入en，并输入口令，交换机将回送命令提示符（本实验交换机为#），如下图。（B）键入showmac-address-table，交换机就回送当前存储的端口/MAC地址映射表；提示提示：如果某台计算机已连接在交换机上，但没有在该表中列出，可以在该计算机上用ping命令检测网上其它计算机，然后再用showmac-address-table，如无意外，表中应该出现这台计算机使用的MAC地址。键入<回车>（C）键入showvlan，交换机就回送存储的VLAN配置信息；VLANNameStatusPorts↓↓↓↓VLAN编号VLAN名字VLAN状态VLAN所包含的端口号3、配置VLAN（1）添加VLAN（A）用vlandatabase命令进入VLAN数据库维护模式；（B）用vlan命令建立一个虚拟网络，其格式如下：vlan<编号>name<名字>如：vlan2nameabc就可以建立一个编号为2，名字是abc的虚拟网络提示提示：因为交换机中一般编号1的虚拟网络是默认建立的，不能删除，因此管理员建立的虚拟网络编号从2开始，最多能建立的数目由交换机决定。编号只能是数字。（C）用exit退出VLAN数据库维护模式举例:vlandatabasevlan0002nameLAN0002exit（2）为VLAN分配端口（A）用configureterminal命令进入配置终端模式；（B）用interface命令通知配置的端口号，其格式如下：interface<端口号>如：interfacefa0/1表示通知交换机配置的端口号为1（C）分配交换机的端口号给指定的VLAN，其命令格式如下：switchportmodeaccessswitchportaccessvlan<编号>（D）执行exit退出配置终端模式如：要把端口号1分配给虚拟网络abc，应执行如下命令：configureterminal添加后的显interfacefa0/1switchportmodeaccessswitchportaccessvlanabcexit提示提示：交换机中的每一个端口只能分配给某一个虚拟网络，每分配一个端口都要先通知交换机所要配置的端口号。注意注意：a.在每个不同模式下，交换机的命令集是不同的。比如：前面所用到的showvlan命令等是在进入en级别后就可以使用了，如果你想在数据库维护模式下使用就会显示错误的命令，所以应该退出数据库维护模式。b.每个命令使用的时候都可以用前2-4个字母缩写，如enable可以用en，configureterminal可以用conft，interface可以用int，方向键↑↓可以显示使用过的命令的历史记录。这样使用可以更方便些。4、删除VLANvlandatabase-novlan0002–exitVLAN删除后，属于该VLAN的所有端口将处于非激活状态为VLAN分配端口configureterminal-interfaceFa0/1-switchportmodeaccess和switchportaccessvlan0002-exit加入端口之后
