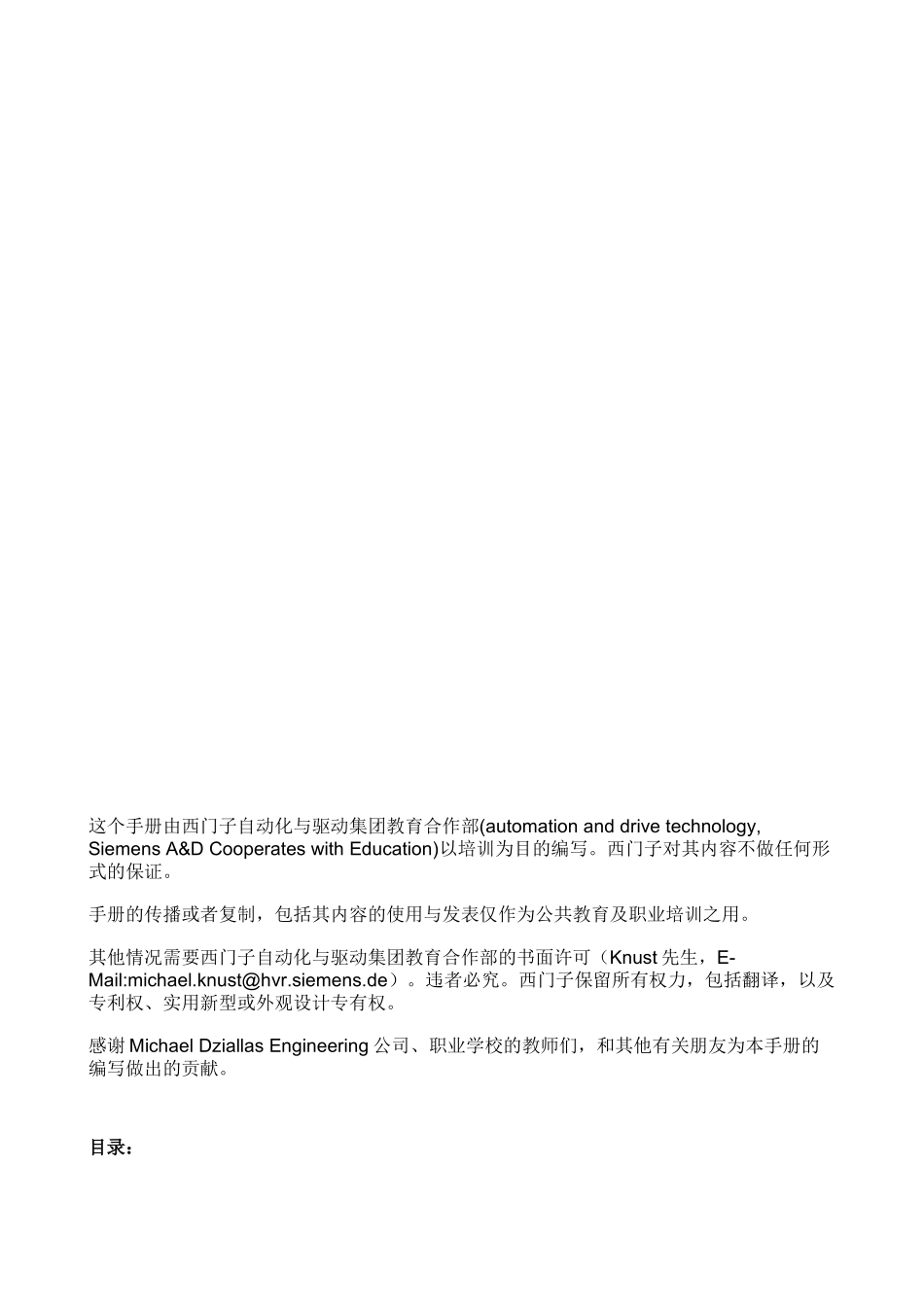

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料全集成自动化(TIA)解决方案培训教材第二部分第二章模拟量处理这个手册由西门子自动化与驱动集团教育合作部(automationanddrivetechnology,SiemensA&DCooperateswithEducation)以培训为目的编写。西门子对其内容不做任何形式的保证。手册的传播或者复制，包括其内容的使用与发表仅作为公共教育及职业培训之用。其他情况需要西门子自动化与驱动集团教育合作部的书面许可（Knust先生，E-Mail:michael.knust@hvr.siemens.de）。违者必究。西门子保留所有权力，包括翻译，以及专利权、实用新型或外观设计专有权。感谢MichaelDziallasEngineering公司、职业学校的教师们，和其他有关朋友为本手册的编写做出的贡献。目录：下列符号代表的含义：信息程序示例注意基本STEP7编程2-3天第一部分STEP7编程晋级2-3天第二部分工业总线系统2-3天第四部分序列编程2-3天第三部分过程可视化2-3天第六部分SIMATICS7IT-通讯1-2天第五部分1.前言第二章第二部分介绍的是STEP7程序的附加功能。学习目标：这一章，读者将学习模拟量怎样在SIMATICS7中输入、处理和输出模拟信号STEP7中的数据类型数学运算STEP7中的数据类型转化输入和规格化模拟量规格化和输出模拟量基本条件：为了这部分内容的顺利进行，我们希望读者具备以下的基础知识：3PCAdapterWindows95/98/2000/ME/NET的基本操作知识用STEP7对PLC编程的基本知识（例如学习了第一部分第三章）需要的硬件和软件：1PC,Windows95/98/2000/ME/NET的操作系统，以及最小：133MHz，64MB的RAM，65MB的空余磁盘空间。最佳：500MHz，128MB的RAM，65MB的空余磁盘空间。2STEP75.x软件。3一个PC用MPI接口。4一个装有CPU315-2DP的PLCSIMATICS7—300,组态举例：－电源：PS3072A－CPU：CPU315-2DP－数字式输入：DI16xDC24V－数字式输出：DO16xDC24V/0.5A1PC2STEP74S7-3002.模拟信号模拟信号与数字信号不同，数字信号只接受两种信号“电压达到24伏”和“电压未达到0伏”，而模拟信号能在某一范围内划分出你想得到的很多电压。一个典型的例子是作为模拟信号传送器的电压计。通过调节电阻旋钮的位置可以达到从零开始直到最大电压。下面是模拟量测量在控制系统技术中的例子：温度-50—+150°C流量0—200l/min转速500—1500R/min等等...这些模拟量通过测量传感器都可以变成电信号。举例来说，500—1500R/min的转速可以转换成0—10V的电压，当转速为865R/min时，测量传感器输出的电压为+3.65V。如果想用可编程序控制器（PLC）来实现相同的测量，电压、电流或电阻值必须首先转换成数字信号，这称为模—数转换（A/D转换）。这意味着上面例子中3.65V的电压可转化成相同含义的二进制数字信号。更多时候用二进制数字来表示数字信号。如果只用1位，例如描述0—10V的电压范围，那么只能代表一个区域。如果用2位来描述0—5V或5—10V的电压范围，那么可以划分成四个单独的区域，0—2.5/2.5—5/5—7.5/7.5—10V。通常模数转换在控制系统工程中占8或11位。8位可以有256个单独区域，11位可以有2048个单独区域。3.STEP7中的数据类型在SIMATICS7提供了很多种不同格式的数据类型，下表列出了基本数据类型。类型和描述所占位数格式选项范围及数值表示法（最低值及最高值）示例BOOL（位）1布尔文本TRUE/FALSETRUEBYTE（字节）8十六进制数B#16#0toB#16#FFB#16#10WORD（字）16二进制数2#0to2#1111_1111_1111_11112#0001_0000_0000_0000十六进制数W#16#0toW#16#FFFFW#16#1000BCDC#0toC#999C#998无符号的十进制数B#(0,0)toB#(255,255)B#(10,20)DWORD（双字）32二进制数2#0to2#1111_1111_1111_1111_1111_1111_1111_111...
