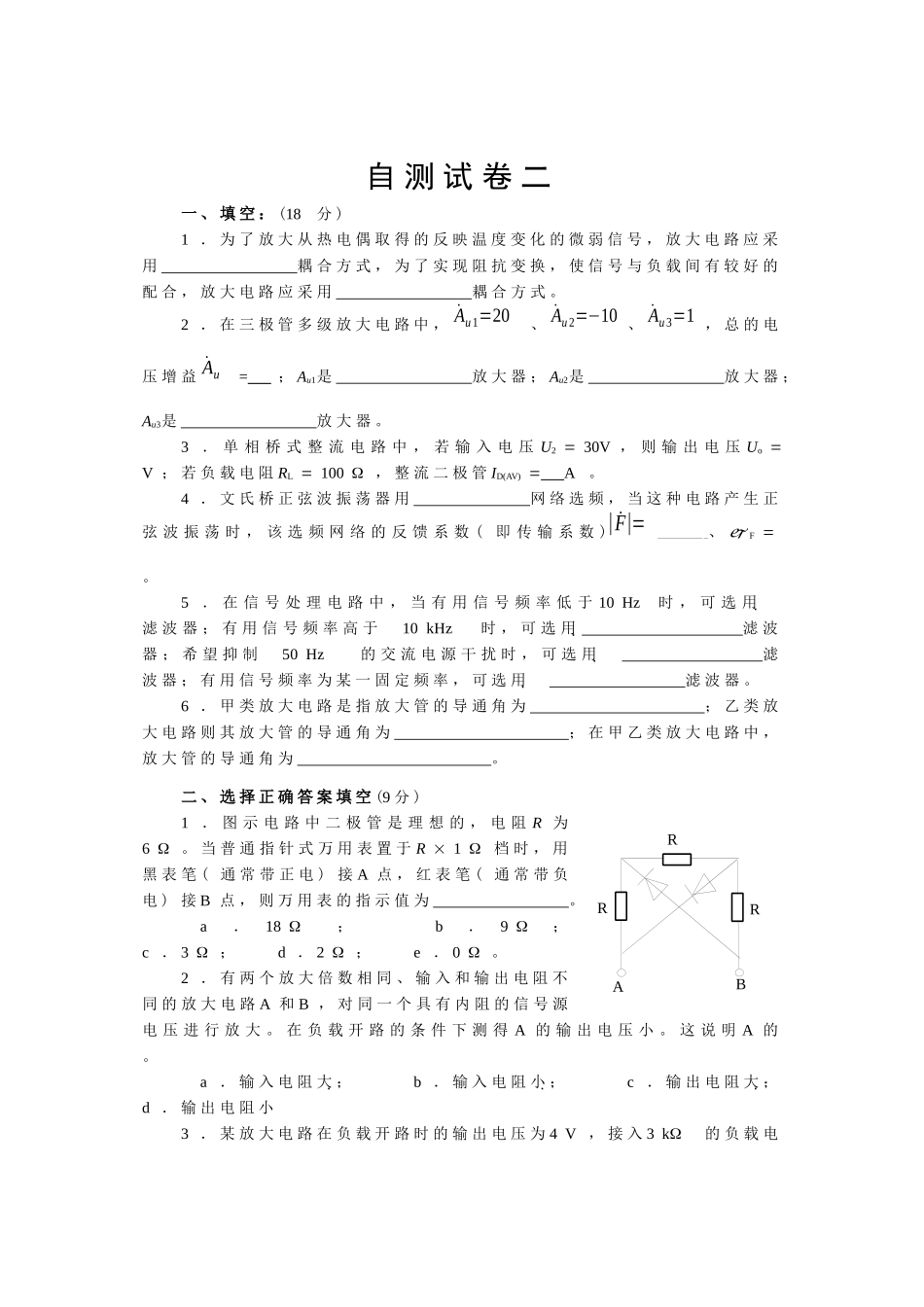

RRABR自测试卷二一、填空：(18分)1．为了放大从热电偶取得的反映温度变化的微弱信号，放大电路应采用耦合方式，为了实现阻抗变换，使信号与负载间有较好的配合，放大电路应采用耦合方式。2．在三极管多级放大电路中，˙Au1=20、˙Au2=−10、˙Au3=1，总的电压增益˙Au=；Au1是放大器；Au2是放大器；Au3是放大器。3．单相桥式整流电路中，若输入电压U230V，则输出电压UoV；若负载电阻RL100，整流二极管ID(AV)A。4．文氏桥正弦波振荡器用网络选频，当这种电路产生正弦波振荡时，该选频网络的反馈系数(即传输系数)|˙F|=、F。5．在信号处理电路中，当有用信号频率低于10Hz时，可选用滤波器；有用信号频率高于10kHz时，可选用滤波器；希望抑制50Hz的交流电源干扰时，可选用滤波器；有用信号频率为某一固定频率，可选用滤波器。6．甲类放大电路是指放大管的导通角为；乙类放大电路则其放大管的导通角为；在甲乙类放大电路中，放大管的导通角为。二、选择正确答案填空(9分)1．图示电路中二极管是理想的，电阻R为6。当普通指针式万用表置于R1档时，用黑表笔(通常带正电)接A点，红表笔(通常带负电)接B点，则万用表的指示值为。a．18；b．9；c．3；d．2；e．0。2．有两个放大倍数相同、输入和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下测得A的输出电压小。这说明A的。a．输入电阻大；b．输入电阻小；c．输出电阻大；d．输出电阻小3．某放大电路在负载开路时的输出电压为4V，接入3k的负载电kk+0.3VDV1100+1V+5VV3+6V3k+5V(c)(a)(b)k+1.2VV2k+3.4V+5V3.3kRd10VVDD10VIDSS=3mAVp=5VRdVGG100kRg2VV43.3kVDD100kIDSS=6mAVp=4VRgV5(a)(b)+uO－100RS100RS+16VRCRC16VREV2V1+_4kus+_RP100us4k4kRL8k阻后输出电压降为3V。这说明放大电路的输出电阻为。a．10k；b．2k；c．1k；d．0.5k。三、判断下列管子的工作状态(10分)1．测得各三极管静态时三个电极对地的电位如图所示，试判断它们分别工作在什么状态(饱和、截止、倒置)。设所有的三极管和二极管均为硅管。2．电路如图所示，分别指出它们工作在下列三个区中的哪一个区(饱和区、夹断区、可变电阻区)。1题图2题图四图示差分放大电路中，调零电位器RP的动端处在中点位置，已知1250，UBE1=UBE20.7V，其它参数如图所示。1．求静态工作点(IB、IC、UCE)；2．画出半边对称放大电路的微变等效电路；3．当uS1uS210mV时，求2+_+_R12kRf100kC11FuiuoA++8(a)UO(b)UI2=0.4VUI1=0.3V100k50k50k33k33k100kUoUI0.3V100k50k33kA++8A1++8A2++8(a)oUiURBA++8RL+VCCRfR1REoUiUA++8R+VCCRfR1RE(b)uO？(12分)五、已知集成运放的BWG1MHz，试估算图示交流放大电路的下限频率和上限频率。(8分)六、图示电路中各运算放大器是理想的，试写出各输出电压Uo的值。(10分)七、电路如图所示，设满足深度负反馈条件。1．试判断级间反馈的极性和组态；2．试求其闭环电压放大倍数Auf。(10分)31W780523IQR+UiRLIo-1W780523IQR1+UiR2-+-UO(a)(b)10k6.8k2k20kuOuIA++810k6.8k2k20kuIA++8(c)(d)uO10k6.8k2k20kuIA++810k6.8k2k20kuOuIA++8(a)(b)八、题图电路为两个三端集成稳压器，已知电流IQ5mA。1．写出图(a)中的I0的表达式，并算出具体数值；2．写出图(b)中的Uo的表达式，并算出当R25时的具体数值；3．指出这两个电路分别具有什么功能。(9分)九、画出图中各电路的电压传输特性，要求uI的变化幅度足够大，并在图中表明有关数值。设所有集成运放具有理想的特性，所有电源电压为12V。(12分)自测试卷二(答案)一、填空(18分)1．直接、变压器。2．200，共基极，共发射极，共集电极。430-3-66uI/VuO/VuO/V60-6-66uI/V3．27V，0.135A。4．RC串并联、1/3、0°。5．低通，高通，带阻，带通。6．2，，大于小于2。二、(9分)a、b、c。三、(10分)1．V1截止，V2倒置，V3饱...
