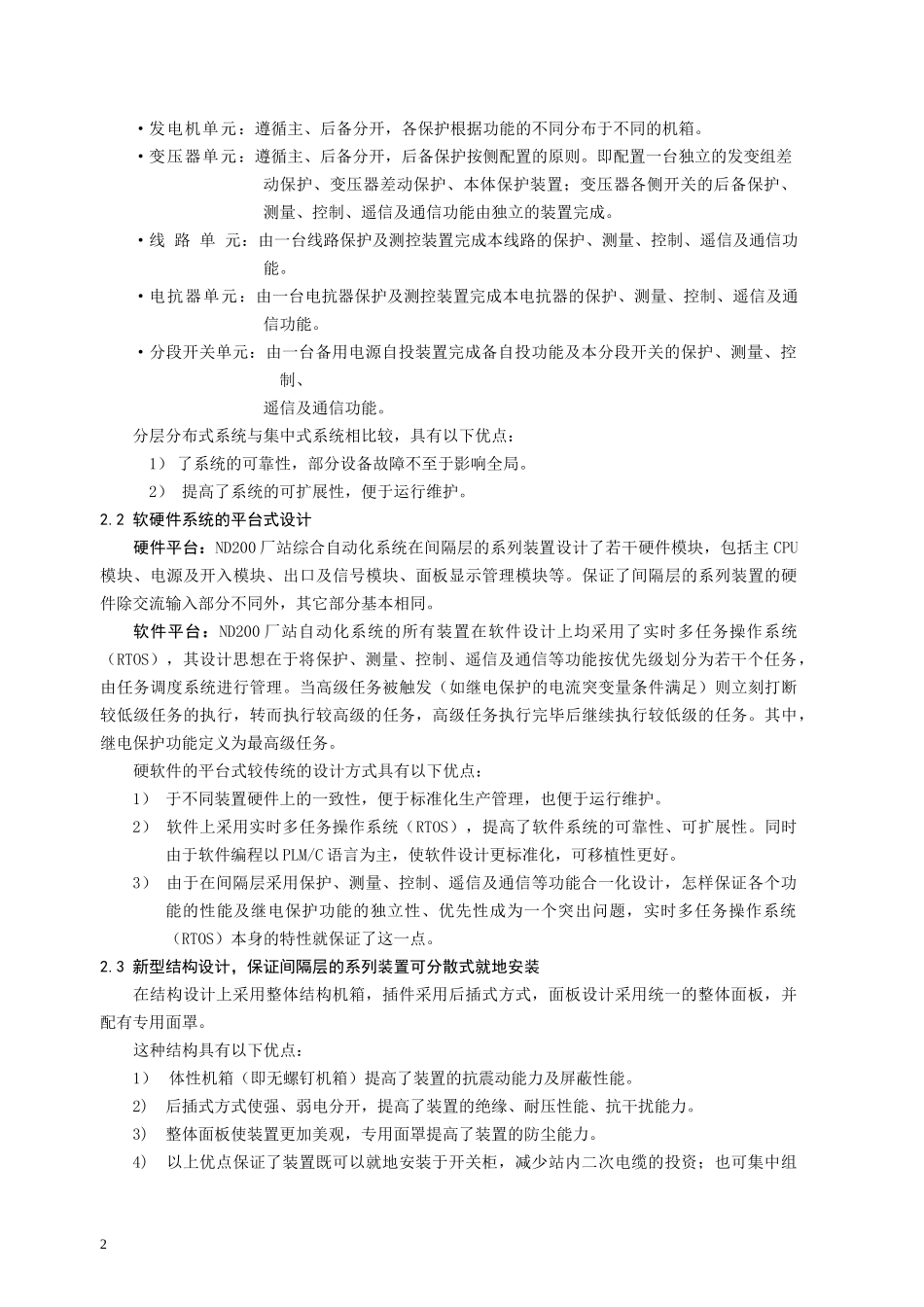

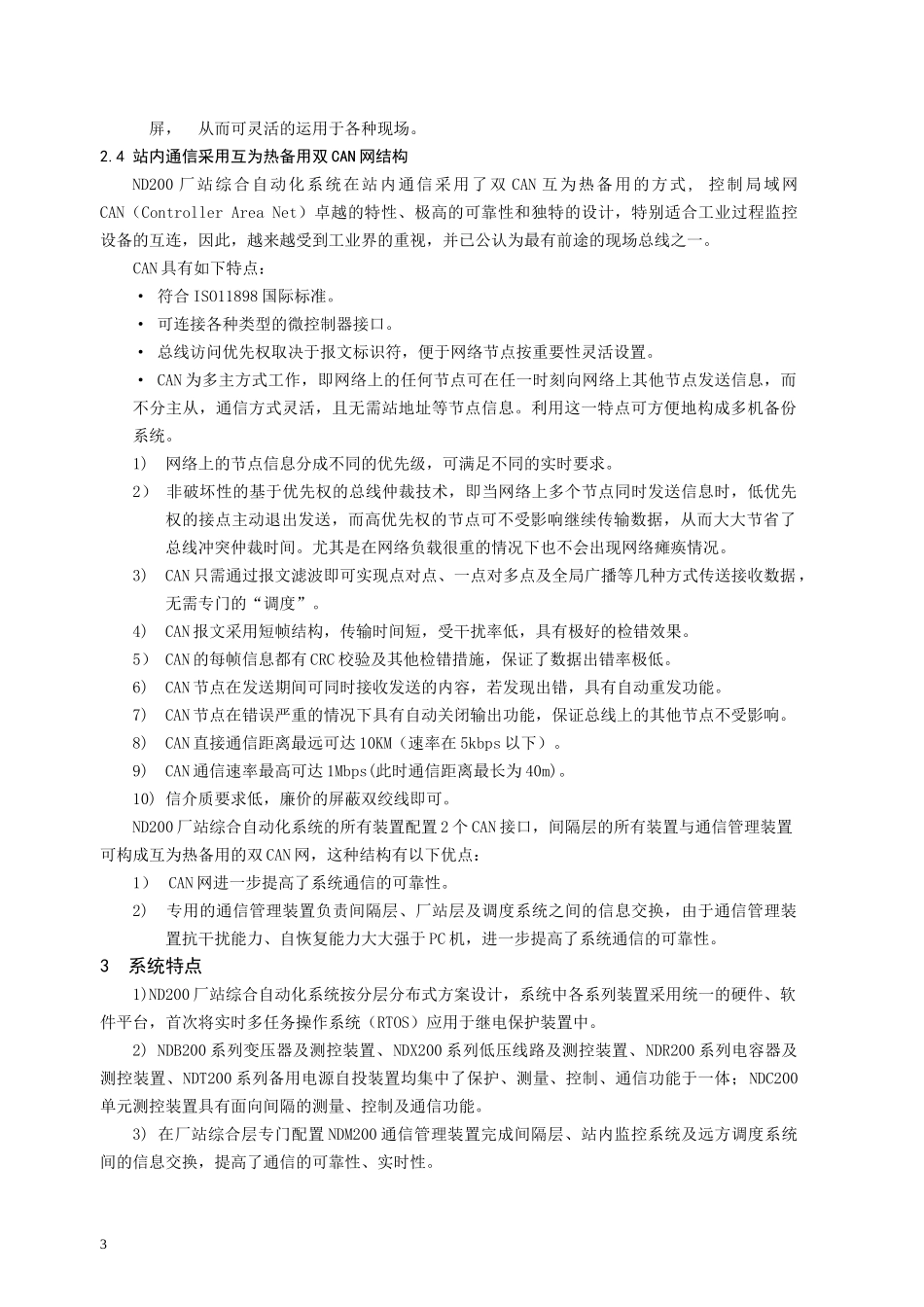

第一部分ND200厂站综合自动化系统1系统概述ND200厂站综合自动化系统是在总结国内外同类产品的优点，充分考虑用户需求并结合发电厂站现状及未来发展而开发研制的新一代系列化产品，可实现厂站的监测、控制、继电保护和运行管理等功能。提供了各种容量的中小型发电厂站综合自动化完整解决方案。该系统采用全新模块化结构设计，既可安装于开关柜，构成分散式系统，也可集中组屏组柜。在厂站综合自动化中除发变组外均采用保护测控一体化设计方案，站内各功能设备利用控制局域网CAN-BUS或RS-485/232实现数据交换。该系统在测控保护二合一设备技术上的有所创新，保护和测量的交流输入回路分开，保证了测量精度。在通信方面利用网络技术打破厂站综合自动化系统中的信息流通瓶颈，从而根本上提高系统的实时性。另外软硬件设计采用了标准化开放式思想，这样软件的可靠性和可移植性也将得到保证。系统中各设备采用大屏幕汉化液晶显示，具有良好的人机界面，因而操作简单、直观、易学、易用。本系统具有配置组态灵活，功能齐全、维护方便，性能价格比高等特点。可广泛适用于各种容量的中小型发电厂站。本系统经电力工业部电力系统自动化设备质量检验测试中心及电力科学研究院电力部电力设备及仪表质量检验测试中心测试，检测结果全部合格。并由国家电力公司组织鉴定。检测报告号如下：NDG200数字式发电机保护装置（继保设检）字第352号NDB200系列变压器主保护及测控装置（继电自动）检字1999第156号NDB200系列变压器后备保护及测控装置（继电自动）检字1999第157号NDX200系列低压线路保护及测控装置（继电自动）检字1999第153号NDT200系列备用电源自投装置（继电自动）检字1999第154号NDR200系列电容器保护及测控装置（继电自动）检字1999第155号NDC200单元测控装置(远动终端)检字99第99号NDM200通信管理装置(远动终端)检字99第99号型号意义说明：NDX2XX产品型号产品类型南京南自电网公司系列产品2总体设计思想2.1分层分布式系统整个厂站综合自动化系统分为两层：厂站层和间隔层。厂站层位于厂站主控室内，间隔层分布于厂站的各个设备开关间隔、电抗器间隔、变压器各侧开关间隔及分段开关间隔。厂站层：主要由站内监控系统及作为全站信息交换中心的通信管理装置组成。间隔层：面向站内一次设备单元式配置，即从传统的面向功能式配置转换为面向对象式配置。主要包括：1·发电机单元：遵循主、后备分开，各保护根据功能的不同分布于不同的机箱。·变压器单元：遵循主、后备分开，后备保护按侧配置的原则。即配置一台独立的发变组差动保护、变压器差动保护、本体保护装置；变压器各侧开关的后备保护、测量、控制、遥信及通信功能由独立的装置完成。·线路单元：由一台线路保护及测控装置完成本线路的保护、测量、控制、遥信及通信功能。·电抗器单元：由一台电抗器保护及测控装置完成本电抗器的保护、测量、控制、遥信及通信功能。·分段开关单元：由一台备用电源自投装置完成备自投功能及本分段开关的保护、测量、控制、遥信及通信功能。分层分布式系统与集中式系统相比较，具有以下优点：1）了系统的可靠性，部分设备故障不至于影响全局。2）提高了系统的可扩展性，便于运行维护。2.2软硬件系统的平台式设计硬件平台：ND200厂站综合自动化系统在间隔层的系列装置设计了若干硬件模块，包括主CPU模块、电源及开入模块、出口及信号模块、面板显示管理模块等。保证了间隔层的系列装置的硬件除交流输入部分不同外，其它部分基本相同。软件平台：ND200厂站自动化系统的所有装置在软件设计上均采用了实时多任务操作系统（RTOS），其设计思想在于将保护、测量、控制、遥信及通信等功能按优先级划分为若干个任务，由任务调度系统进行管理。当高级任务被触发（如继电保护的电流突变量条件满足）则立刻打断较低级任务的执行，转而执行较高级的任务，高级任务执行完毕后继续执行较低级的任务。其中，继电保护功能定义为最高级任务。硬软件的平台式较传统的设计方式具有以下优点：1）于不同装置硬件上的一致性，便于标准化生产管理，也便于运行维护。2）软件上采用实时多任务操作系统（RTOS），提高了软件系...
