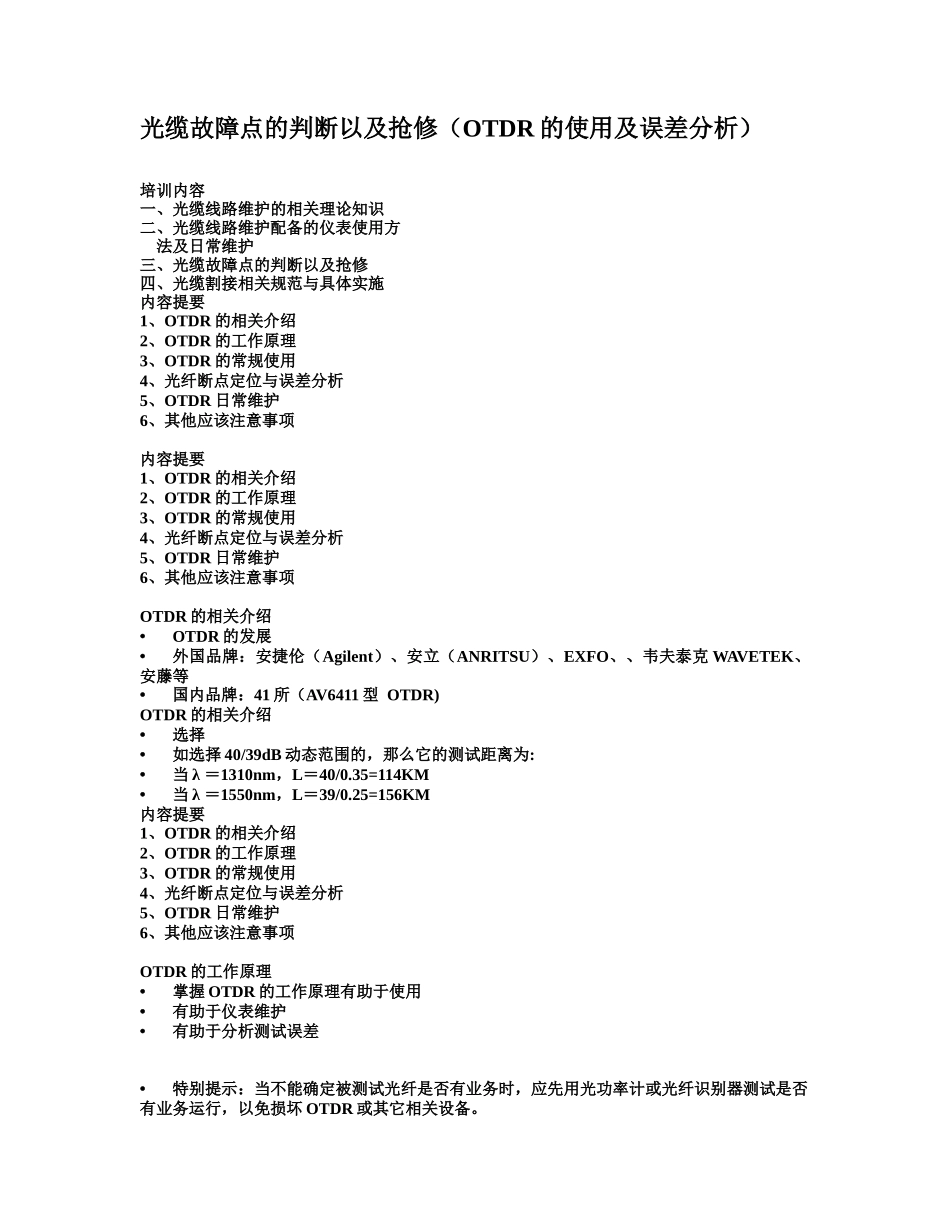

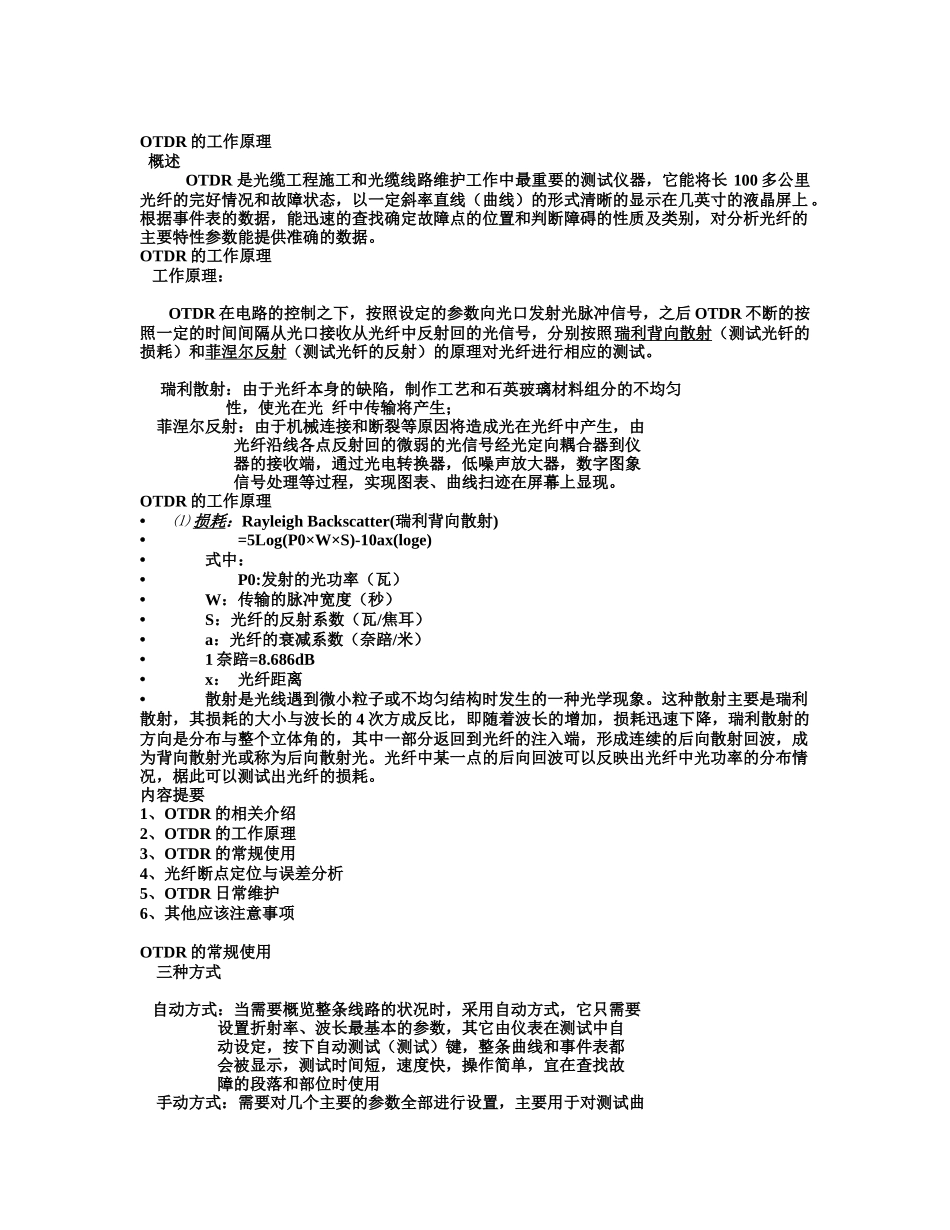

光缆故障点的判断以及抢修(OTDR的使用及误差分析)培训内容一、光缆线路维护的相关理论知识二、光缆线路维护配备的仪表使用方法及日常维护三、光缆故障点的判断以及抢修四、光缆割接相关规范与具体实施内容提要1、OTDR的相关介绍2、OTDR的工作原理3、OTDR的常规使用4、光纤断点定位与误差分析5、OTDR日常维护6、其他应该注意事项内容提要1、OTDR的相关介绍2、OTDR的工作原理3、OTDR的常规使用4、光纤断点定位与误差分析5、OTDR日常维护6、其他应该注意事项OTDR的相关介绍•OTDR的发展•外国品牌:安捷伦(Agilent)、安立(ANRITSU)、EXFO、、韦夫泰克WAVETEK、安藤等•国内品牌:41所(AV6411型OTDR)OTDR的相关介绍•选择•如选择40/39dB动态范围的,那么它的测试距离为:•当λ=1310nm,L=40/0.35=114KM•当λ=1550nm,L=39/0.25=156KM内容提要1、OTDR的相关介绍2、OTDR的工作原理3、OTDR的常规使用4、光纤断点定位与误差分析5、OTDR日常维护6、其他应该注意事项OTDR的工作原理•掌握OTDR的工作原理有助于使用•有助于仪表维护•有助于分析测试误差•特别提示:当不能确定被测试光纤是否有业务时,应先用光功率计或光纤识别器测试是否有业务运行,以免损坏OTDR或其它相关设备。OTDR的工作原理概述OTDR是光缆工程施工和光缆线路维护工作中最重要的测试仪器,它能将长100多公里光纤的完好情况和故障状态,以一定斜率直线(曲线)的形式清晰的显示在几英寸的液晶屏上。根据事件表的数据,能迅速的查找确定故障点的位置和判断障碍的性质及类别,对分析光纤的主要特性参数能提供准确的数据。OTDR的工作原理工作原理:OTDR在电路的控制之下,按照设定的参数向光口发射光脉冲信号,之后OTDR不断的按照一定的时间间隔从光口接收从光纤中反射回的光信号,分别按照瑞利背向散射(测试光钎的损耗)和菲涅尔反射(测试光钎的反射)的原理对光纤进行相应的测试。瑞利散射:由于光纤本身的缺陷,制作工艺和石英玻璃材料组分的不均匀性,使光在光纤中传输将产生;菲涅尔反射:由于机械连接和断裂等原因将造成光在光纤中产生,由光纤沿线各点反射回的微弱的光信号经光定向耦合器到仪器的接收端,通过光电转换器,低噪声放大器,数字图象信号处理等过程,实现图表、曲线扫迹在屏幕上显现。OTDR的工作原理•⑴损耗:RayleighBackscatter(瑞利背向散射)•=5Log(P0×W×S)-10ax(loge)•式中:•P0:发射的光功率(瓦)•W:传输的脉冲宽度(秒)•S:光纤的反射系数(瓦/焦耳)•a:光纤的衰减系数(奈踣/米)•1奈踣=8.686dB•x:光纤距离•散射是光线遇到微小粒子或不均匀结构时发生的一种光学现象。这种散射主要是瑞利散射,其损耗的大小与波长的4次方成反比,即随着波长的增加,损耗迅速下降,瑞利散射的方向是分布与整个立体角的,其中一部分返回到光纤的注入端,形成连续的后向散射回波,成为背向散射光或称为后向散射光。光纤中某一点的后向回波可以反映出光纤中光功率的分布情况,椐此可以测试出光纤的损耗。内容提要1、OTDR的相关介绍2、OTDR的工作原理3、OTDR的常规使用4、光纤断点定位与误差分析5、OTDR日常维护6、其他应该注意事项OTDR的常规使用三种方式自动方式:当需要概览整条线路的状况时,采用自动方式,它只需要设置折射率、波长最基本的参数,其它由仪表在测试中自动设定,按下自动测试(测试)键,整条曲线和事件表都会被显示,测试时间短,速度快,操作简单,宜在查找故障的段落和部位时使用手动方式:需要对几个主要的参数全部进行设置,主要用于对测试曲线上的事件进行详细分析,一般通过变换、移动游标,放大曲线的某一段落等功能对事件进行准确定位,提高测试的分辨率,增加测试的精度,在光纤线路的实际测试中常被采用。实时方式:实时方式是对曲线不断的扫描刷新,由于曲线在不断的跳动和变化,所以较少使用。OTDR的常规使用测试项目:•光纤接续点的接头损耗•了解沿光纤长度的损耗分布•光纤链路的全程损耗和回波损耗等•光纤断点的位置OTDR的常规使用•模式•事件•采样点•分辨率•波长•距离范围•脉宽•折射率•平均化单位•平均化值•背向散射电平OTDR的常规...
