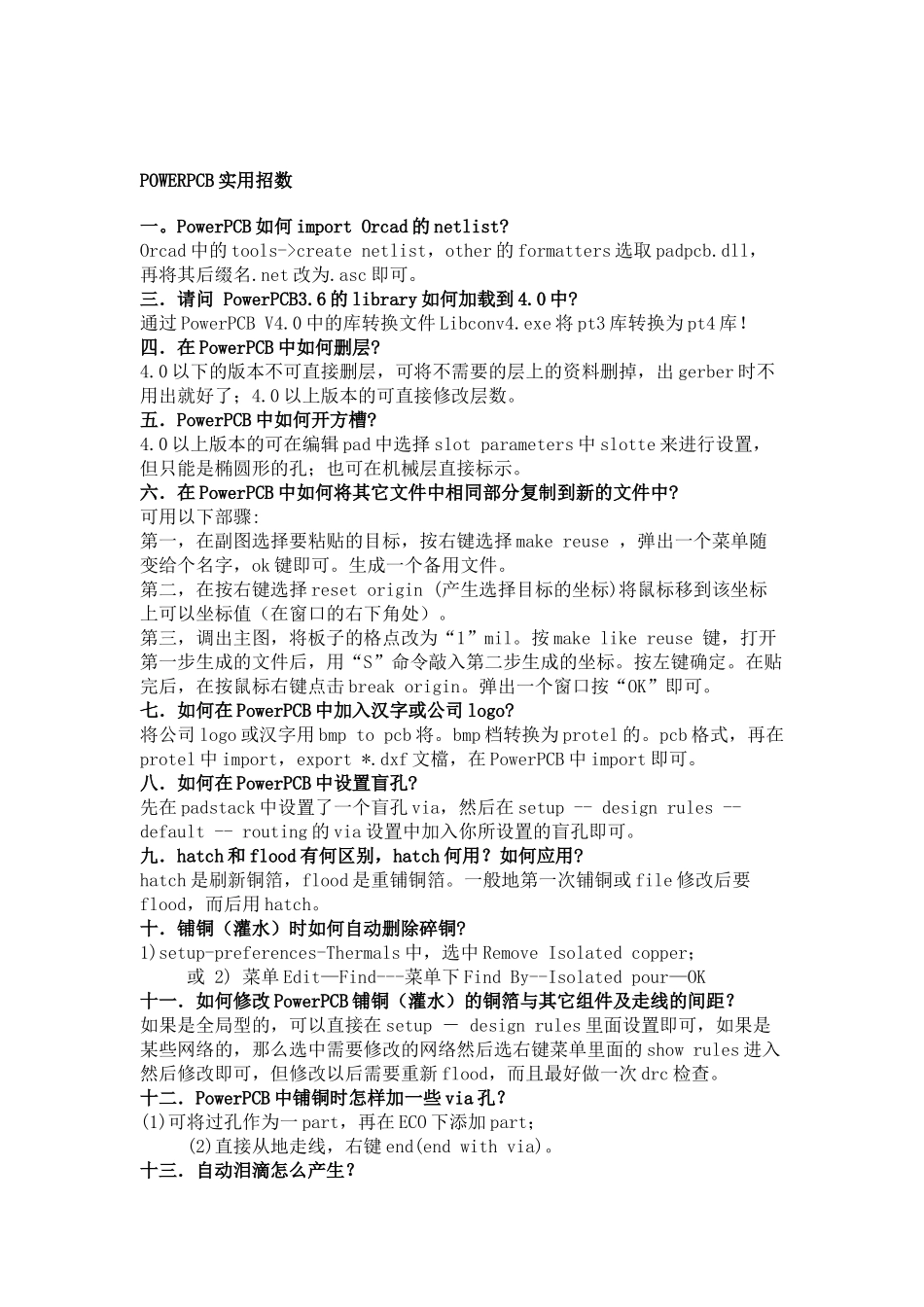

POWERPCB实用招数一。PowerPCB如何importOrcad的netlist?Orcad中的tools->createnetlist，other的formatters选取padpcb.dll，再将其后缀名.net改为.asc即可。三．请问PowerPCB3.6的library如何加载到4.0中?通过PowerPCBV4.0中的库转换文件Libconv4.exe将pt3库转换为pt4库！四．在PowerPCB中如何删层?4.0以下的版本不可直接删层，可将不需要的层上的资料删掉，出gerber时不用出就好了；4.0以上版本的可直接修改层数。五．PowerPCB中如何开方槽?4.0以上版本的可在编辑pad中选择slotparameters中slotte来进行设置，但只能是椭圆形的孔；也可在机械层直接标示。六．在PowerPCB中如何将其它文件中相同部分复制到新的文件中?可用以下部骤:第一，在副图选择要粘贴的目标，按右键选择makereuse，弹出一个菜单随变给个名字，ok键即可。生成一个备用文件。第二，在按右键选择resetorigin(产生选择目标的坐标)将鼠标移到该坐标上可以坐标值（在窗口的右下角处）。第三，调出主图，将板子的格点改为“1”mil。按makelikereuse键，打开第一步生成的文件后，用“S”命令敲入第二步生成的坐标。按左键确定。在贴完后，在按鼠标右键点击breakorigin。弹出一个窗口按“OK”即可。七．如何在PowerPCB中加入汉字或公司logo?将公司logo或汉字用bmptopcb将。bmp档转换为protel的。pcb格式，再在protel中import，export*.dxf文檔，在PowerPCB中import即可。八．如何在PowerPCB中设置盲孔?先在padstack中设置了一个盲孔via，然后在setup--designrules--default--routing的via设置中加入你所设置的盲孔即可。九．hatch和flood有何区别，hatch何用？如何应用?hatch是刷新铜箔，flood是重铺铜箔。一般地第一次铺铜或file修改后要flood，而后用hatch。十．铺铜（灌水）时如何自动删除碎铜?1)setup-preferences-Thermals中，选中RemoveIsolatedcopper；或2)菜单Edit—Find---菜单下FindBy--Isolatedpour—OK十一．如何修改PowerPCB铺铜（灌水）的铜箔与其它组件及走线的间距？如果是全局型的，可以直接在setup－designrules里面设置即可，如果是某些网络的，那么选中需要修改的网络然后选右键菜单里面的showrules进入然后修改即可，但修改以后需要重新flood，而且最好做一次drc检查。十二．PowerPCB中铺铜时怎样加一些via孔？(1)可将过孔作为一part，再在ECO下添加part；(2)直接从地走线，右键end(endwithvia)。十三．自动泪滴怎么产生？需对以下两进行设置:1)setup->preferences->routing->generateteardrops->ok2)preferences->Teardrops->DisplayTeardrop->ok十四．手工布线时怎么加测试点?1)连线时，点鼠标右键在endviamode中选择endtestpoint2)选中一个网络，然后在该网络上选一个合适的过孔修改其属性为测试点，或者添加一焊盘作为测试点。十五．请问PowerPCB怎么自动加ICT？一般地，密度比较高的板都不加ICT。而如果要加ICT，可在原理图里面设置testpiont，调入网表;也可以手工加。十六．为什么走线不是规则的?设置setup/preferences/design/，选diagonl;将routing里面的padentry项去掉。十七．当完成PCB的LAYOUT，如何检查PCB和原理图的一致?在tools->comparenetlist，在originaldesigntocompare与newdesignwithchange中分别选取所要比较的文件，将outputoption下的GenerateDifferencesReport选中，其它选项以自己实际情况来选取，最后run即可。十八．在PowerPCB中gerberout时多出一个贯孔，而jobfile中却没有，这是怎么回事?这应为PowerPCB的数据库太乱了，可能是修改的次数太多造成的。解决方法可export*.asc文件，再重新import一次。十九．如何直接在PowerPCB3.6下生成组件清单？通过－PartsList1/2。二十．如何将一个器件的某个引脚的由一条网络改为另一条网络？打开eco，用deleteconnettion删除原来的连接，不要删除网络噢。再用addaconnetion添加一个连接。二十一．如何对已layout好的板子进行修改?为确保原理图与PCB一致，先在原理图中进行修改，然后导出netlist，再在PCB中导入，但要注意，如果要删除某些网络或零件，则需手动删除。二十二．CAMGerber文件时（SOLDERMASKBOTTOM）出现“maximumn...
