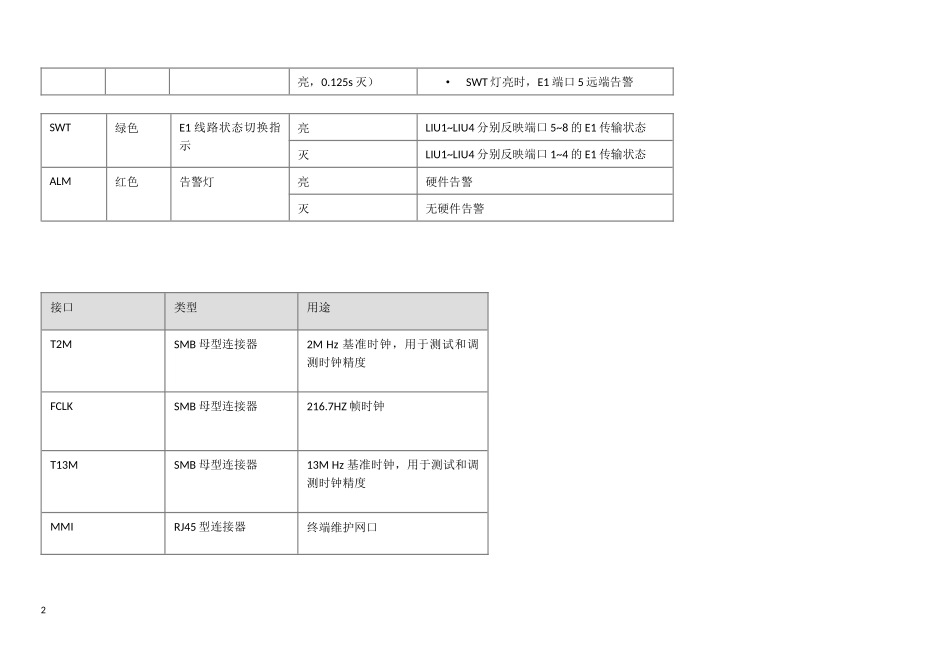

一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板指示灯颜色说明状态含义RUN绿色单板运行指示慢闪（2s亮，2s灭）OML链路不通慢闪（1s亮，1s灭）正常不定周期快闪BSC数据加载灭单板无电ACT绿色主备状态指示灯亮主用灭异常PLL绿色时钟状态指示灯亮自由振荡灭异常快闪（4Hz）捕捉慢闪（1Hz）锁定LIU绿色例：LIU1表示E1端口1或5的传输状态指示灭•SWT灯灭时，E1端口1正常•SWT灯亮时，E1端口5正常亮•SWT灯灭时，E1端口1近端告警•SWT灯亮时，E1端口5近端告警快闪（0.125s•SWT灯灭时，E1端口1远端告警1亮，0.125s灭）•SWT灯亮时，E1端口5远端告警SWT绿色E1线路状态切换指示亮LIU1~LIU4分别反映端口5~8的E1传输状态灭LIU1~LIU4分别反映端口1~4的E1传输状态ALM红色告警灯亮硬件告警灭无硬件告警接口类型用途T2MSMB母型连接器2MHz基准时钟，用于测试和调测时钟精度FCLKSMB母型连接器216.7HZ帧时钟T13MSMB母型连接器13MHz基准时钟，用于测试和调测时钟精度MMIRJ45型连接器终端维护网口22，载波子系统-双密度收发信单元DTRU指示灯指示灯颜色说明状态含义RUN绿色DTRU运行和上电指示亮有电源输入，单板存在问题灭无电源输入，或单板工作故障状态慢闪（2s亮，2s灭）表示单板正在启动慢闪（1s亮，1s灭）表明单板已按配置运行，处于工作运行状态快闪（0.2s亮，0.2s灭）表示DTMU单板正在对DTRU下发配置ACT绿色载频工作指示灯亮工作（DTMU正常下发配置，小区启动），两载波所有信道均可正常工作灭未与DTMU建立通信慢闪（1s亮，1s灭）只有部分逻辑信道在正常工作（包括载频互助后）ALM红色告警指示灯亮（包含高频闪烁）严重告警状态，表明单板存在故障灭单板无故障RF_IND红色RF接口指示灯亮驻波告警灭正常慢闪（1s亮，1s灭）无线链路告警3DTRUTX1IN1TCOMIN2TX2RSTRUNACTALMRF_INDPWRRXM1RXD1RXM2RXD2接口类型说明TX1N母型连接器载波信号TX1的输出接口发射模式为发射独立或发分集时，将信号输出至射频前端框的载波信号输入接口发射模式为PBT或宽带合路时，悬空TCOMN母型连接器发射模式为PBT或宽带合路时，载波信号TX1和TX2的合路输出接口TX2N母型连接器载波信号TX2的输出接口发射模式为发射独立或发分集时，将信号输出至射频前端框的载波信号输入接口发射模式为PBT或宽带合路时，悬空RXM1SMA母型连接器接收模式为接收独立或接收分路时，主集射频信号的输入接口接收模式为四分集接收时，分集射频信号1的输入接口RXD1SMA母型连接器接收模式为接收独立或接收分路时，分集射频信号的输入接口接收模式为四分集接收时，分集射频信号2的输入接口RXM2SMA母型连接器接收模式为接收独立时，主集射频信号的输入接口接收模式为四分集接收时，分集射频信号3的输入接口RXD2SMA母型连接器接收模式为接收独立时，分集射频信号的输入接口接收模式为四分集接收时，分集射频信号4的输入接口PWR3V3型电源连接器电源输入接口3，射频前端子系统-双密度双双工单元DDPU4RUNALMVSWRARXA1RXA2RXA3RXA4RXB1RXB2RXB3RXB4DDPUTXATXBCOMPOWERVSWRBANTAANTB指示灯颜色说明状态含义RUN绿色DDPU运行和上电指示常亮有电源输入,单板存在问题常灭无电源输入，或单板工作故障状态慢闪（1s亮，1s灭）表明单板已按配置运行，处于工作运行状态快闪（0.2s亮,0.2s灭）表示DTMU单板正在对DDPU下发配置ALM红色告警指示灯常亮（包含高频闪烁）告警状态（含驻波告警），表明存在故障常灭无故障慢闪（1s亮，1s灭）表示单板正在启动或者加载程序VSWRA红色A通道驻波告警指示灯常亮A通道有驻波告警或严重驻波告警常灭A通道无驻波告警VSWRB红色B通道驻波告警指示灯常亮B通道有驻波告警或严重驻波告警常灭B通道无驻波告警接口类型用途COMDB26母型连接器接收来自BTS3012机顶框背板DCTB的控制信号、通讯信号、时钟信号POWER3V3型电源连接器电源输入接口5TXAN母型连接器DTRU模块传送的一路载波信号的输入接口,与DTRU模块的TX1口或TX2口连接DTRU模块传送的两路载波的合路信号输入接口，与DTRU模块的TCOM口连接DCOM模块传送的合路信号输入接口，与DCOM模块的TX-COM口连接TXBN母型连接器RXA1SMA母型连接器ANTA口接...
