PLC-075系列电力线数据传输装置及其在配网自动化中的应用VIP免费

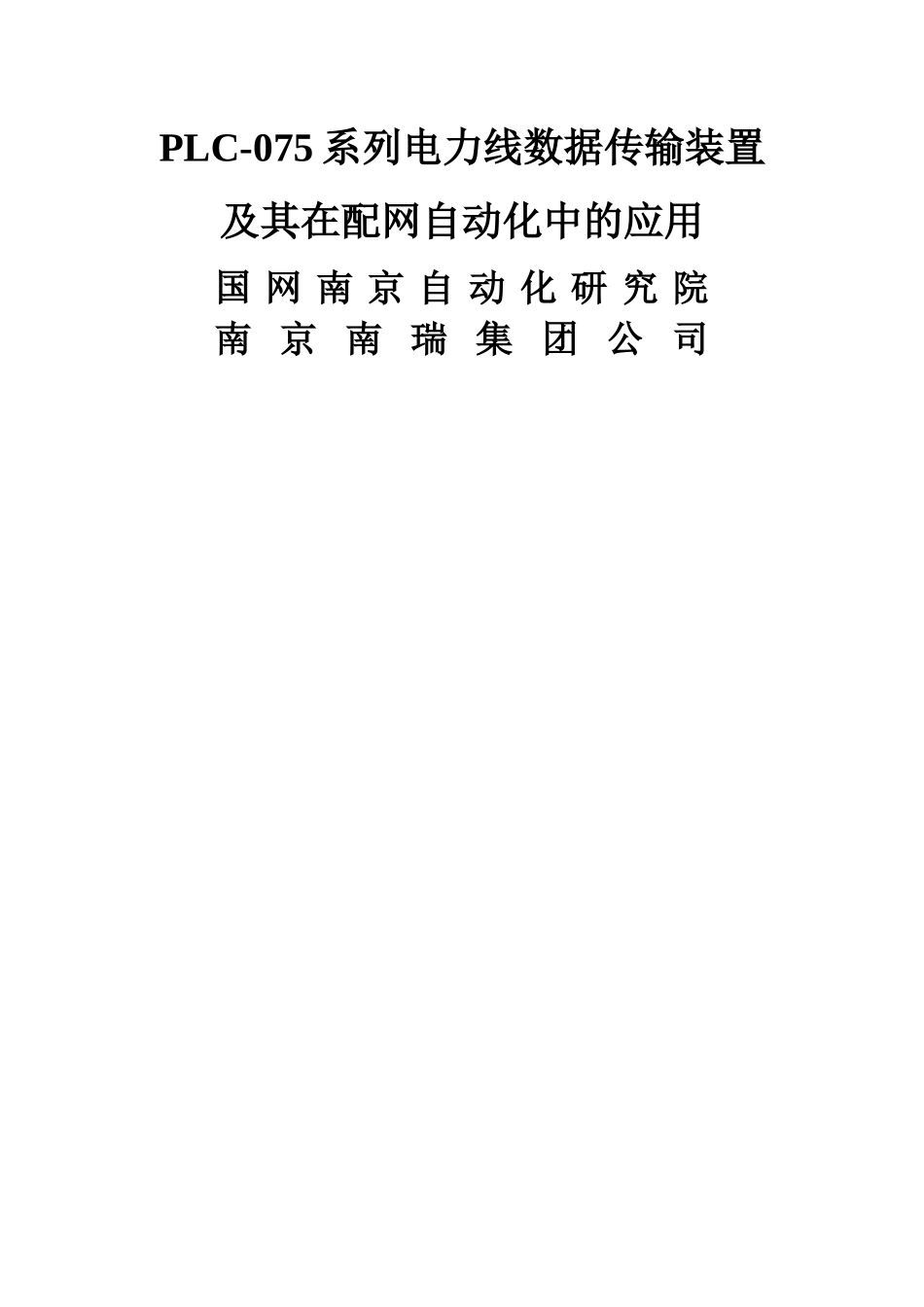

PLC-075系列电力线数据传输装置及其在配网自动化中的应用国网南京自动化研究院南京南瑞集团公司目录1.PLC-075系列中压载波机.............................................................................11.1.概述........................................................................................................11.2.产品分类................................................................................................31.3.主要技术特点........................................................................................51.4.耦合方式................................................................................................71.5.推广应用情况........................................................................................92.PLC-075系列中压载波机适用线路...........................................................132.1.电力电缆..............................................................................................132.2.混合线路..............................................................................................152.3.特种电缆..............................................................................................162.4.架空线路..............................................................................................172.5.确定线路是否可使用PLC-075的参考结论......................................183.PLC-075现场施工前期准备......................................................................194.PLC-075安装调试过程..............................................................................205.PLC-075在10KV配网自动化中的标准配置明细...................................216.PLC-075系列及其配套设备价格231.PLC-075系列中压载波机1.1.概述国网南京自动化研究/南京南瑞集团公司从1998开始进行中压配电网载波通信的研究，先后承担国家电网公司有关中压载波通信内容的多项课题的研究，分别为：1）“中压配电网复合通信方式研究（SPKJ011-11）”；2）“配电线路数据传输装置关键技术的研究（SGKJ[2007]112号）”；3）“电力数字通信特种业务检测和评估技术的研究（SGKJ[2007]113号）”。在多年的理论研究及大量现场测试、试验的工作基础上，国网南京自动化研究/南京南瑞集团公司技术人员解决了中压配电线通信的一系列技术难题，实现了10kV/35kV中压配电网上数字载波信号的可靠传输，研制出PLC-075系列电力线数据传输装置，并取得了全国工业产品生产许可证。PLC-075系列电力线数据传输装置采用了具有自主知识产权的核心技术，如多频段多调制模式技术，增强型自适应模拟前端技术，载波设备自由路由技术及采用卡接式电感耦合器技术，利用这些核心技术明显地改善了接收能力，提高了通信的可靠性，能够在有强噪声干扰的中低压配电线上实现稳定可靠的数据传输，可满足电力监控设备通过电力线进行数据通信的需求。数字信号接口采用RS-232或RS-485接口，可与现有的配电自动化终端RTU、FTU、TTU以及负荷控制等装置互联，实现中心站与配电自动化终端之间的透明数据传输和组网通信，可广泛应用于配电自动化、中小水电站电能采集与监控、远程抄表、配变监测、油田远程监控等系统的数据通信。1.1.1.功能特点适用范围：35kV/10kV中压架空线路、地埋电力电缆及混合线路填补国内空白，价格低廉，远低于国外同类电力载波通讯装置采用专用集成电路设计，体积小，功耗低可靠性高，能够自适应线路变化，保证在强噪声干扰下的可靠数据传输超强组网能力，可在同一条配电线上实现多个互不干扰的逻辑网络安装维护简单，且具有远程维护功能，使得维护成本更低多重防雷技术1.1.2.主要技术参数指标名称性能参数数据通信接口RS-232／RS-485接口载波传输速率600bps～7.5kbps串口数据传输率300bps、600bps、1200bps、2400bps、4800bps、96...
