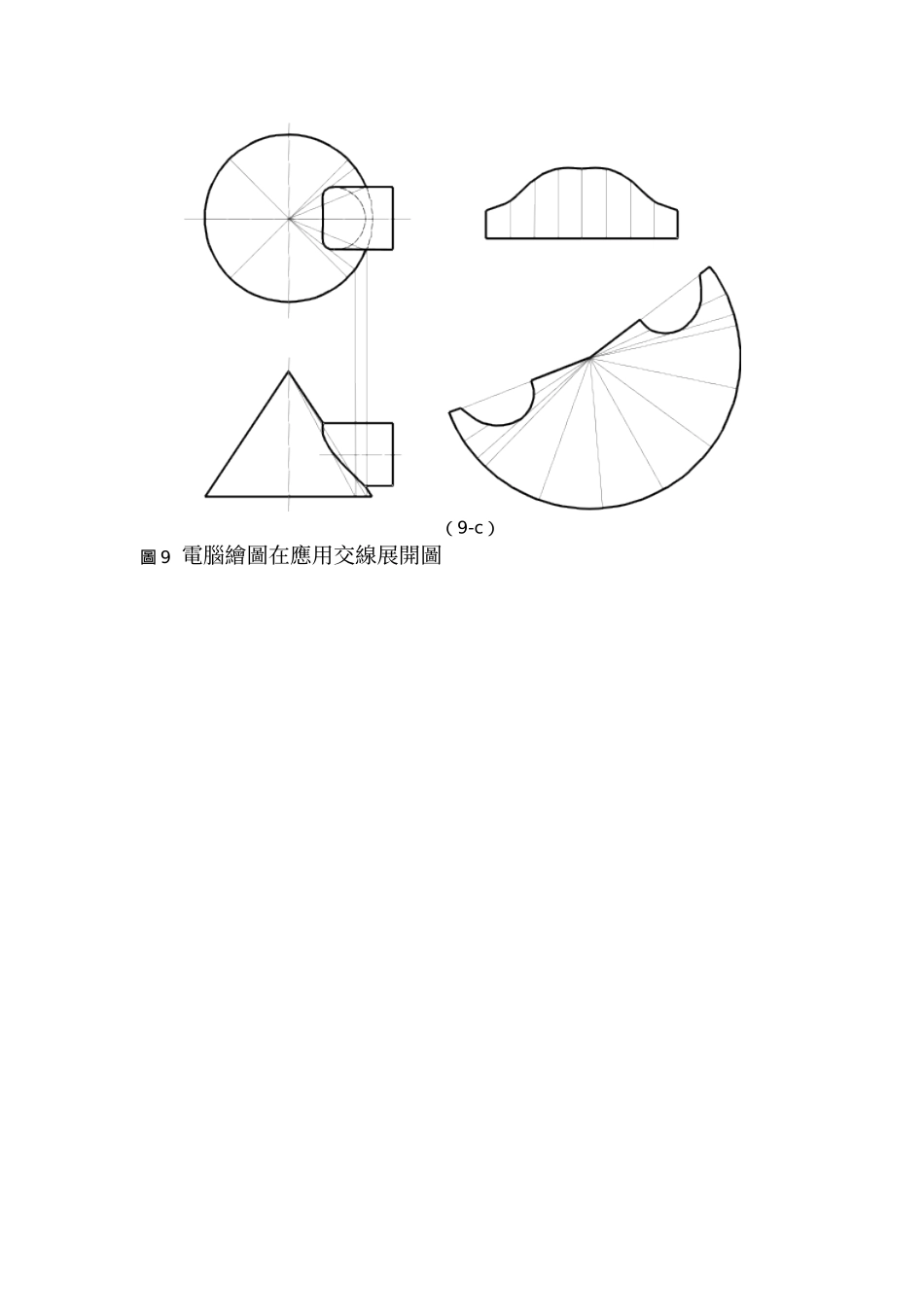

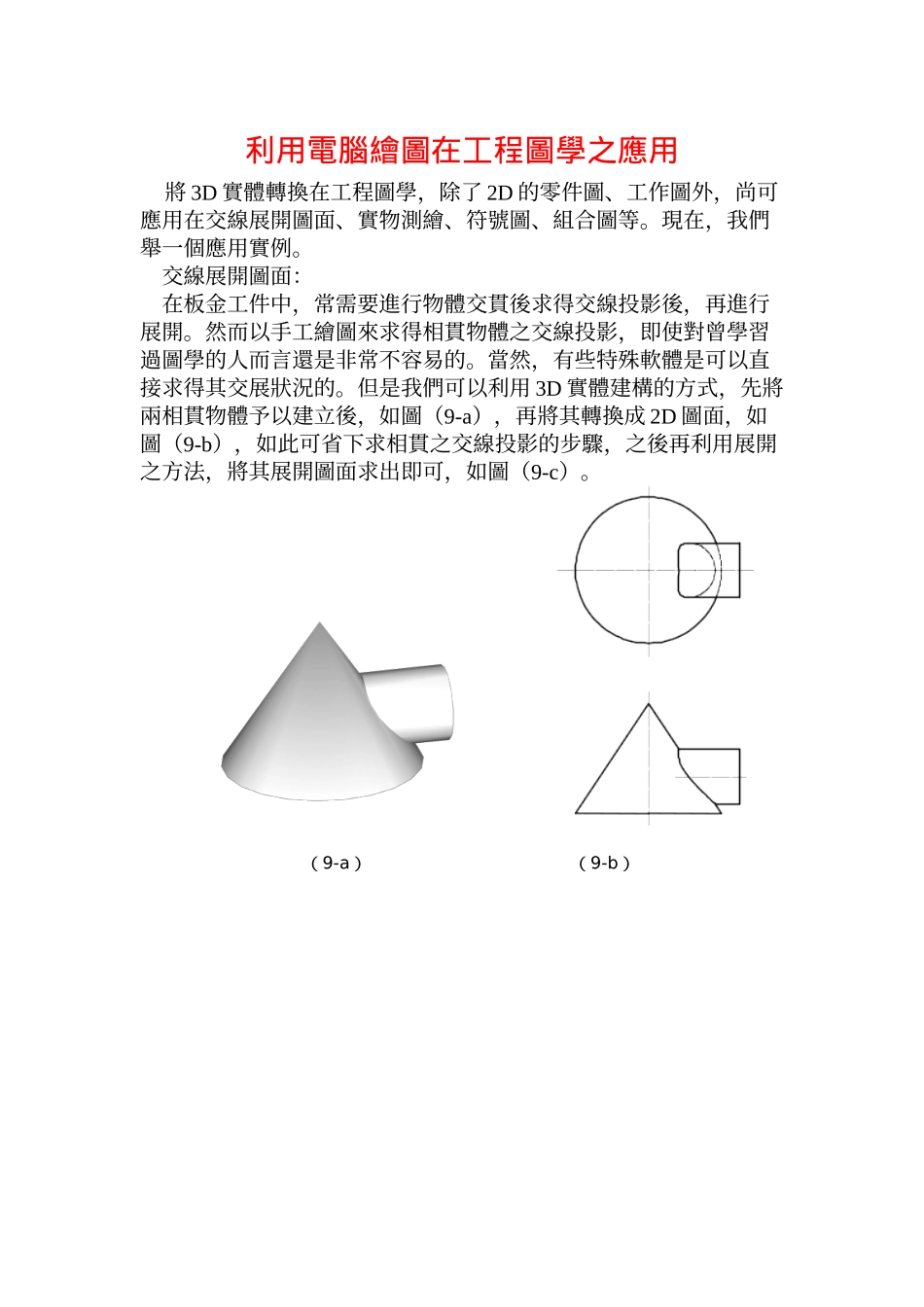

利用電腦繪圖在工程圖學之應用將3D實體轉換在工程圖學,除了2D的零件圖、工作圖外,尚可應用在交線展開圖面、實物測繪、符號圖、組合圖等。現在,我們舉一個應用實例。交線展開圖面:在板金工件中,常需要進行物體交貫後求得交線投影後,再進行展開。然而以手工繪圖來求得相貫物體之交線投影,即使對曾學習過圖學的人而言還是非常不容易的。當然,有些特殊軟體是可以直接求得其交展狀況的。但是我們可以利用3D實體建構的方式,先將兩相貫物體予以建立後,如圖(9-a),再將其轉換成2D圖面,如圖(9-b),如此可省下求相貫之交線投影的步驟,之後再利用展開之方法,將其展開圖面求出即可,如圖(9-c)。(9-a)(9-b)(9-c)圖9電腦繪圖在應用交線展開圖
