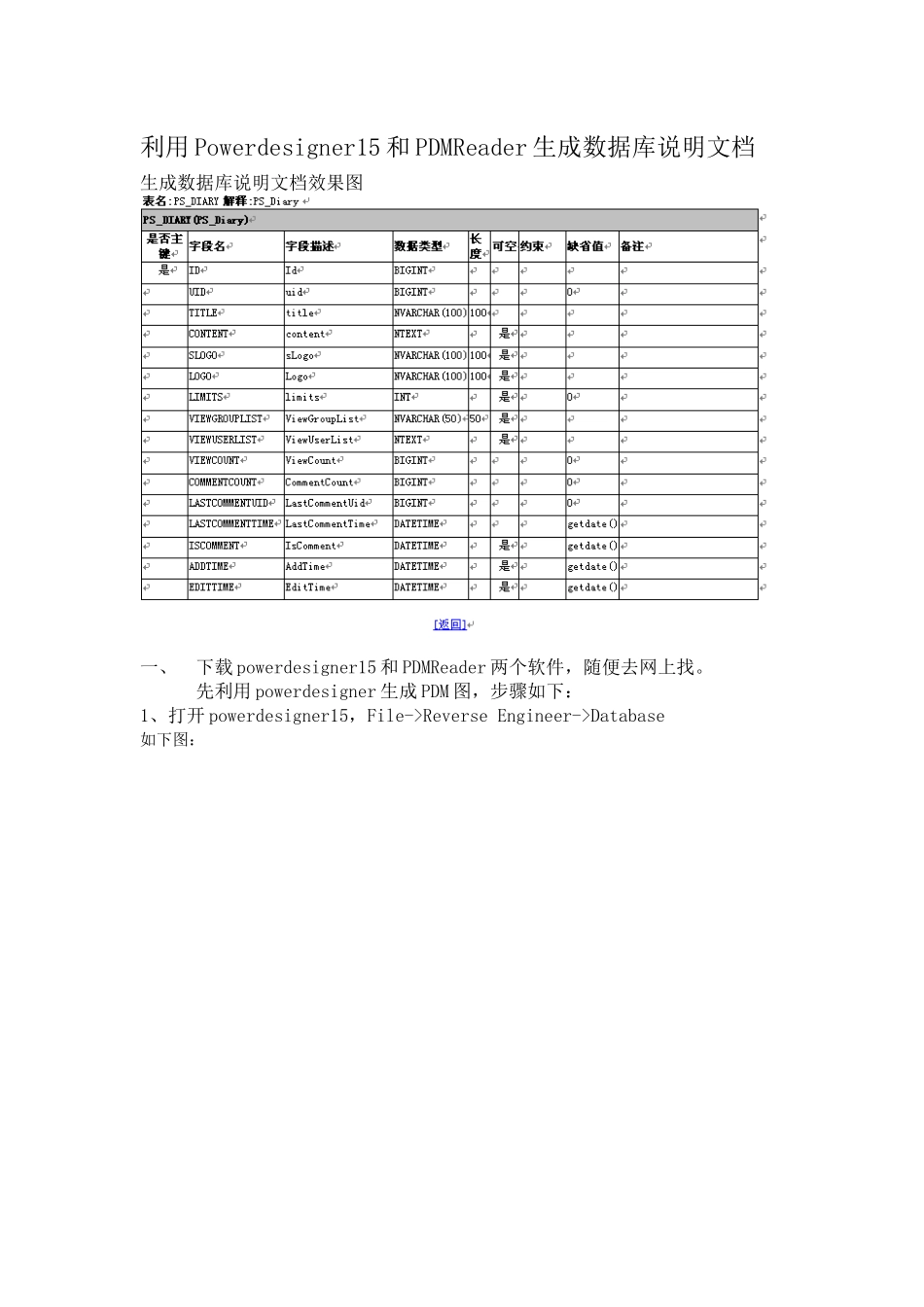

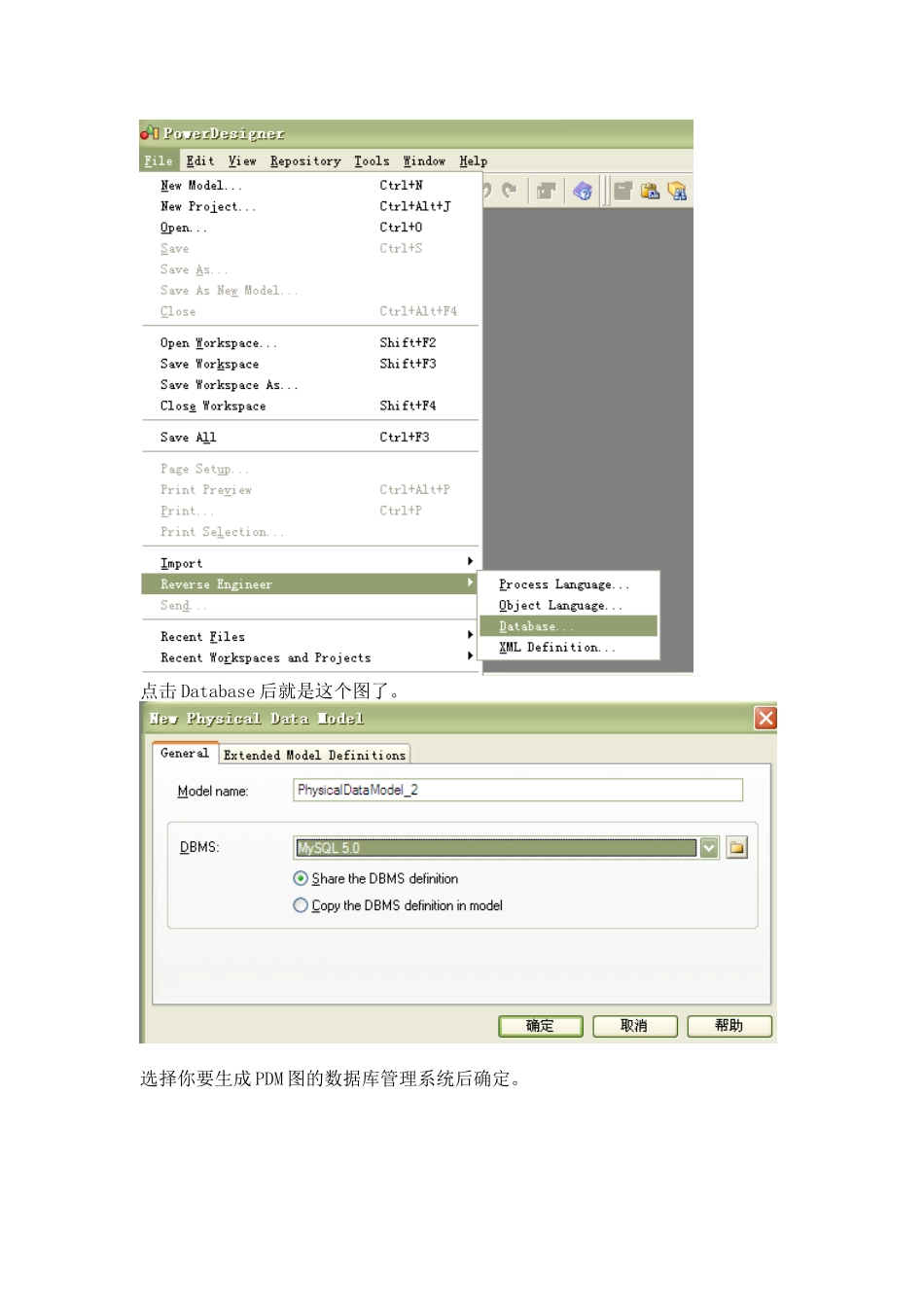

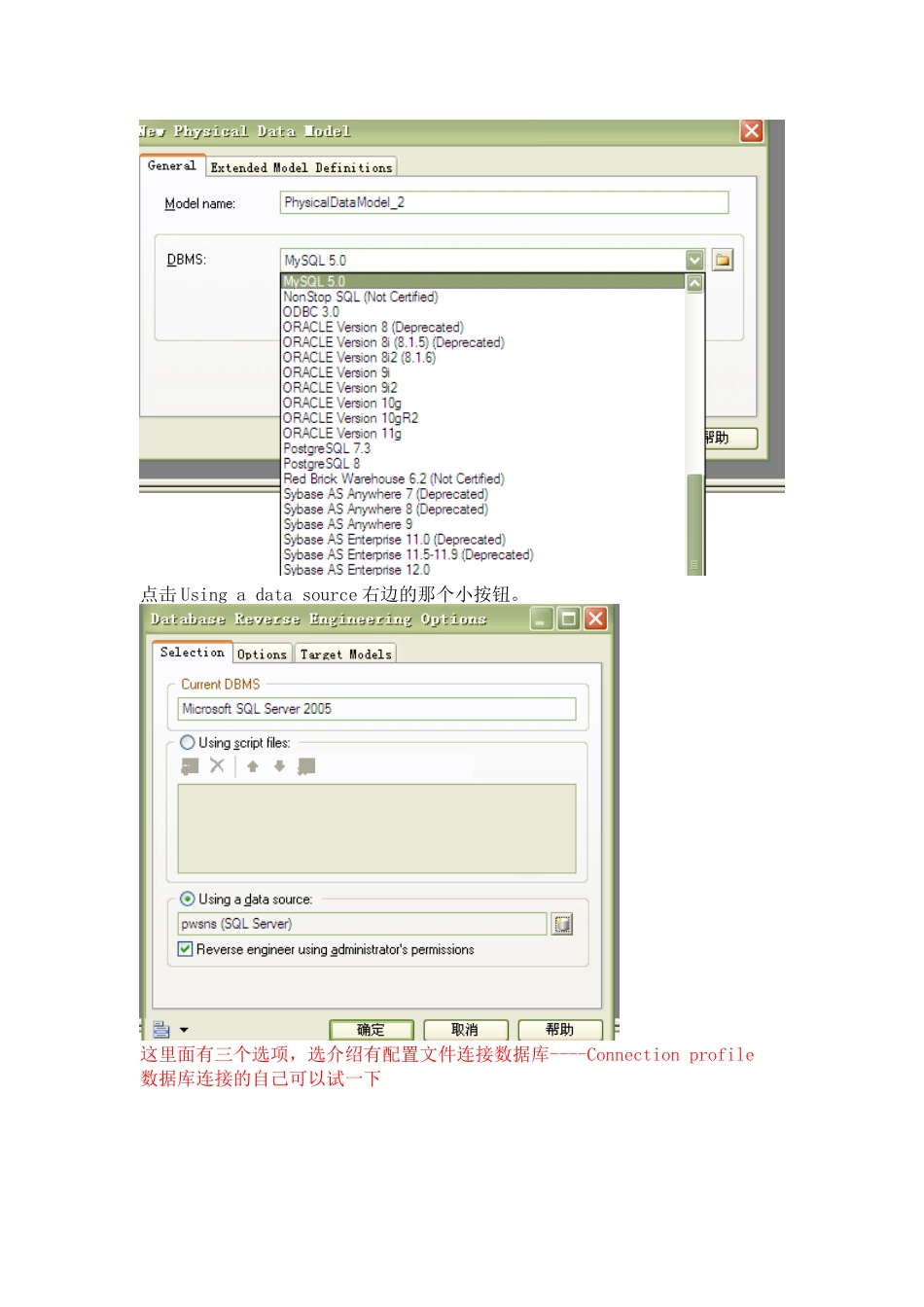

利用Powerdesigner15和PDMReader生成数据库说明文档生成数据库说明文档效果图一、下载powerdesigner15和PDMReader两个软件，随便去网上找。先利用powerdesigner生成PDM图，步骤如下：1、打开powerdesigner15，File->ReverseEngineer->Database如下图：点击Database后就是这个图了。选择你要生成PDM图的数据库管理系统后确定。点击Usingadatasource右边的那个小按钮。这里面有三个选项，选介绍有配置文件连接数据库----Connectionprofile数据库连接的自己可以试一下选定Connectionprofile后点击下面的configure选择工具栏上的第一个小圆桶第一项：取个连接文件的名字。第二项：按照默认的就行了第三项：描述，可以随便填。第四项：一般选JDBC吧，Native我试了，有问题的。第五项：选择你要连接的DBMS。下面几项就不用说了。下面是我自己的：填完后测试下连接。如果没有什么错误的话，就应该中间出现一个对话框按确定就会有下面的。选择数据库：一般其它按钮都按默认的。确定之后就是这个进度条。这个就是PDM图了。保存PDM图到这里PDM图就算是弄完了。2、在用第二个工具PDMReader导出说明文档了。新建项目并命名。点击将字典导出到doc到这里就OK了。
