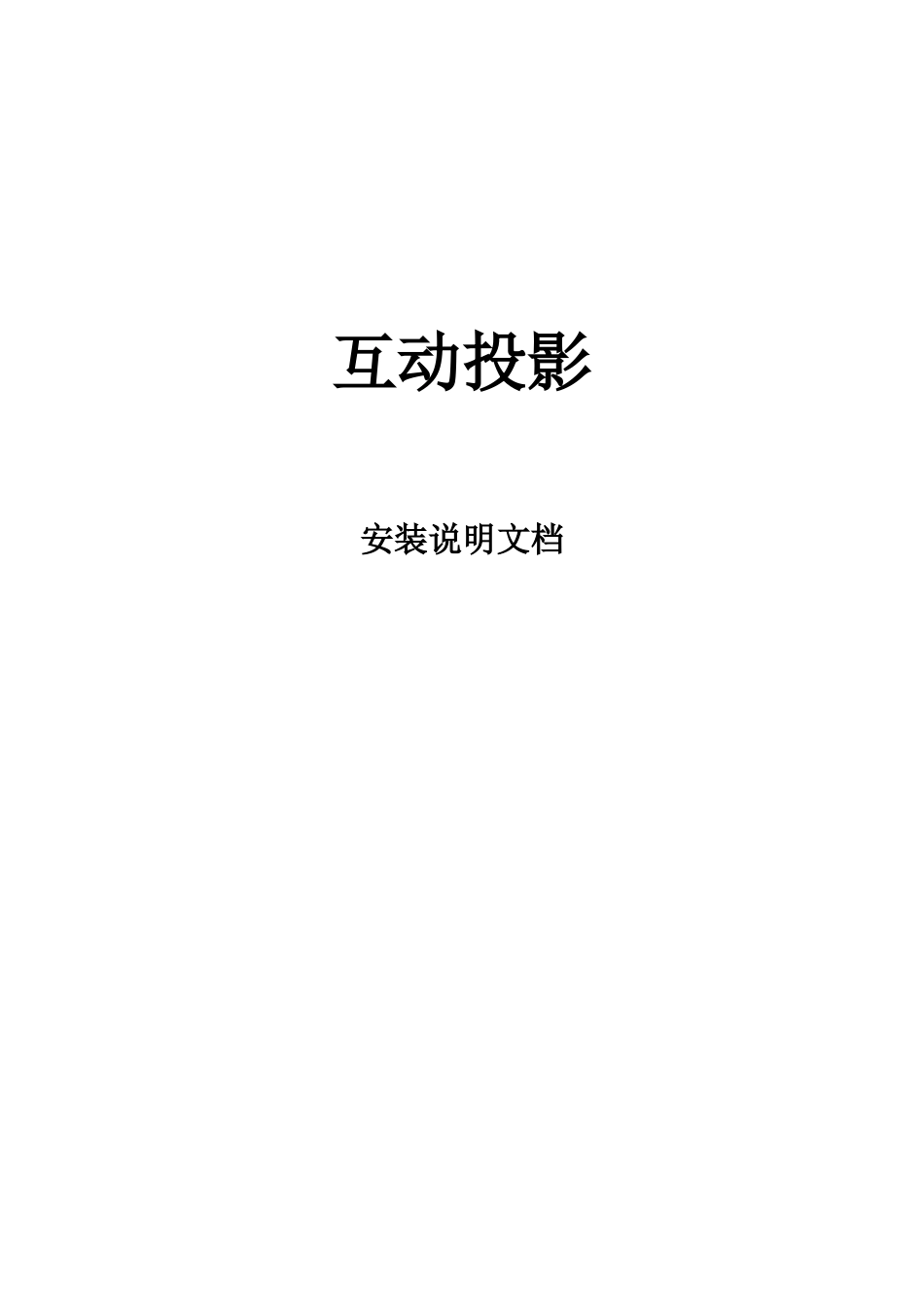

互动投影安装说明文档

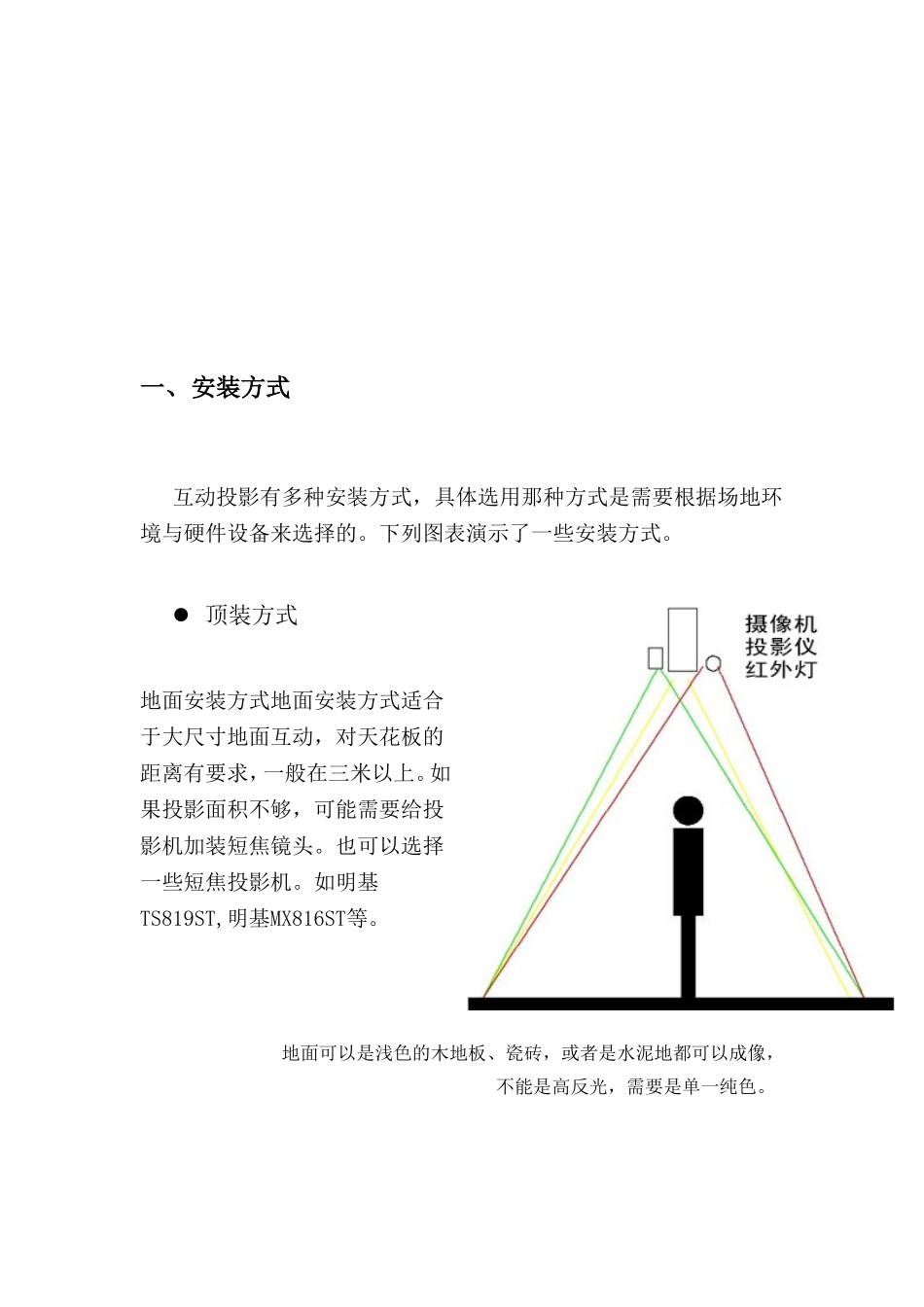

互动投影安装说明文档一、安装方式互动投影有多种安装方式，具体选用那种方式是需要根据场地环境与硬件设备来选择的。下列图表演示了一些安装方式。 顶装方式地面安装方式地面安装方式适合于大尺寸地面互动，对天花板的距离有要求，一般在三米以上。如果投影面积不够，可能需要给投影机加装短焦镜头。也可以选择一些短焦投影机。如明基TS819ST,明基MX816ST等。地面可以是浅色的木地板、瓷砖，或者是水泥地都可以成像，不能是高反光，需要是单一纯色。墙面正投安装方式墙面安装方式比较节省空间，适合正面操作。 墙面背投安装方式 桌面安装方式二、硬件1、 电脑主机 电脑主机一般推荐双核处理器，可以给图像分析处理更快的支持。显卡推荐 Nvidia 系列的中高端显卡，为了充分利用 DirectX 3D加速功能如果节省成本，可以不需要液晶显示器，直接输出在投影机上。（注意，某些效果专门为 Nvidia Geforce 系列显卡写的，所以ATI显卡与一些集成显卡，有些效果将无法工作，请注意配置Nvidia Geforce系列的3D显卡）推荐配置：CPU Intel i3 或更高 内存 4G 硬盘 500G 显卡 Nvidia 9600GT以上 2、 投影机投影机一般推荐3000流明的，当然根据室内情况，如果较暗可以选择低流明的投影机。如果周围光线太强需要更高流明的投影机。3、 投影机到显示器的连接线 这里一般是VGA线，不过不同的显卡出来的接口可能是VGA或者是DVI，这时需要转接头。一般VGA线信号支持50米安装距离，太长需要中继器。VGA连接线: VGA 到DVI转接头: 投影机的安装需要吊架，这个需专业人员安装。4、 摄像机：提供12V DC 的电源给摄像机供电。镜头：采用2.8-12mm手动调焦（提供），支持视角在30-80度，一般情况下使用。5、 采集卡(提供) 采集卡为USB连接方式,用来连接摄像机的，插好后,按说明书安装驱动即可，安装好后可以查看设备管理器查看是否安装成功。6、摄像机连线与固定(提供) 视频连接线是用两头都是BNC接头，视频连接线（带屏蔽）的长度限制在150米内。视频线直接与usb采集卡的黄色插头连接即可。7. 红外灯(提供) 某些环境下，光线暗，需要提供增强红外线，这时才需要红外灯，一般情况下在室内有卤素灯（黄色），或是靠近窗户时，可以不需要红外灯。具体情况需要根据现场环境调整。三、软件介绍 本软件适用于 Xp、Win7、Win8 系统，32 位或 64 位均可，推荐使用 Win7，使用前卸载所有杀毒软件和防火墙，拷贝“互动投影软件”...
