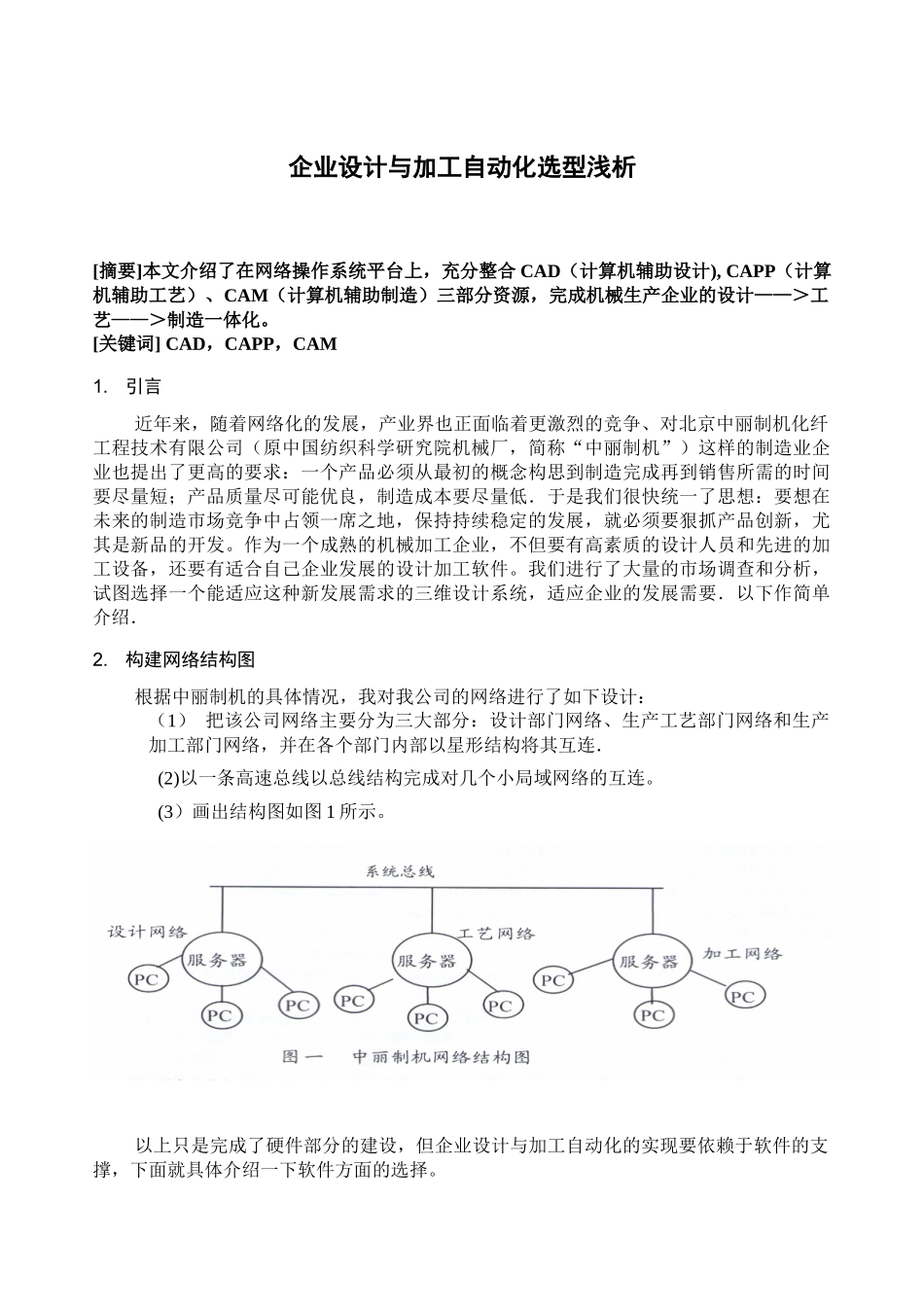

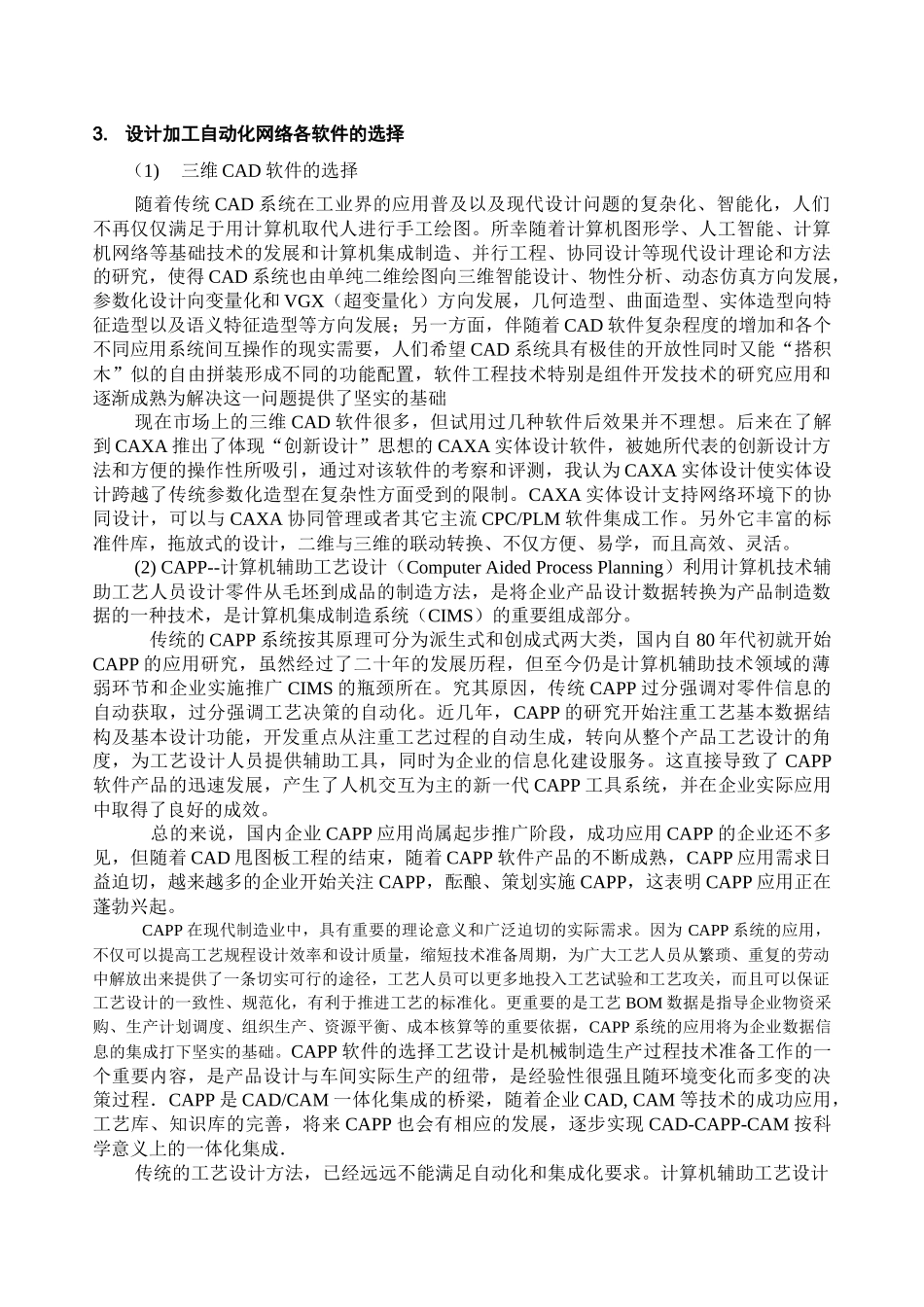

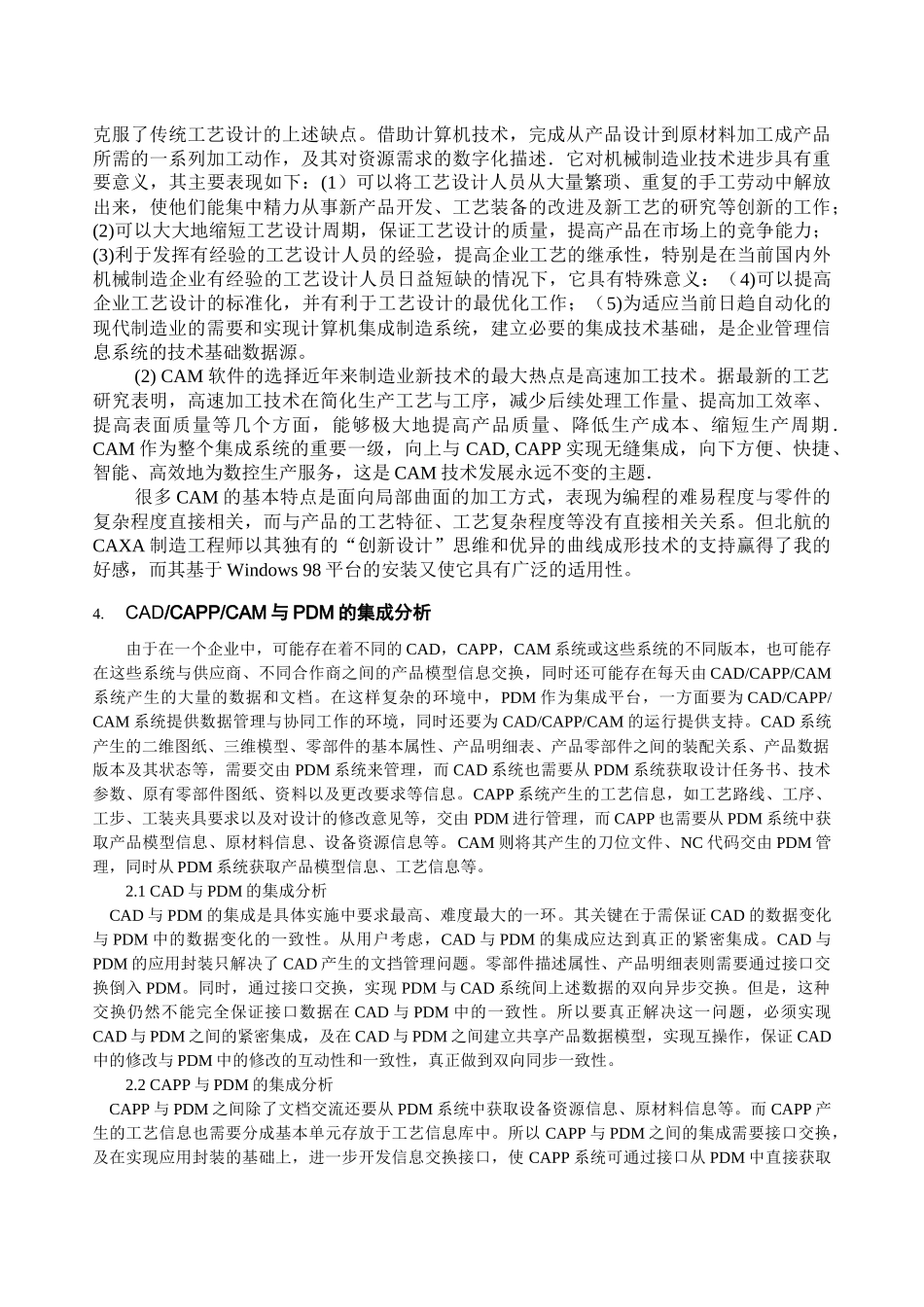

企业设计与加工自动化选型浅析[摘要]本文介绍了在网络操作系统平台上，充分整合CAD（计算机辅助设计),CAPP（计算机辅助工艺）、CAM（计算机辅助制造）三部分资源，完成机械生产企业的设计——＞工艺——＞制造一体化。[关键词]CAD，CAPP，CAM1.引言近年来，随着网络化的发展，产业界也正面临着更激烈的竞争、对北京中丽制机化纤工程技术有限公司（原中国纺织科学研究院机械厂，简称“中丽制机”）这样的制造业企业也提出了更高的要求：一个产品必须从最初的概念构思到制造完成再到销售所需的时间要尽量短；产品质量尽可能优良，制造成本要尽量低．于是我们很快统一了思想：要想在未来的制造市场竞争中占领一席之地，保持持续稳定的发展，就必须要狠抓产品创新，尤其是新品的开发。作为一个成熟的机械加工企业，不但要有高素质的设计人员和先进的加工设备，还要有适合自己企业发展的设计加工软件。我们进行了大量的市场调查和分析，试图选择一个能适应这种新发展需求的三维设计系统，适应企业的发展需要．以下作简单介绍．2.构建网络结构图根据中丽制机的具体情况，我对我公司的网络进行了如下设计：（1）把该公司网络主要分为三大部分：设计部门网络、生产工艺部门网络和生产加工部门网络，并在各个部门内部以星形结构将其互连．(2)以一条高速总线以总线结构完成对几个小局域网络的互连。(3）画出结构图如图1所示。以上只是完成了硬件部分的建设，但企业设计与加工自动化的实现要依赖于软件的支撑，下面就具体介绍一下软件方面的选择。3.设计加工自动化网络各软件的选择（1)三维CAD软件的选择随着传统CAD系统在工业界的应用普及以及现代设计问题的复杂化、智能化，人们不再仅仅满足于用计算机取代人进行手工绘图。所幸随着计算机图形学、人工智能、计算机网络等基础技术的发展和计算机集成制造、并行工程、协同设计等现代设计理论和方法的研究，使得CAD系统也由单纯二维绘图向三维智能设计、物性分析、动态仿真方向发展，参数化设计向变量化和VGX（超变量化）方向发展，几何造型、曲面造型、实体造型向特征造型以及语义特征造型等方向发展；另一方面，伴随着CAD软件复杂程度的增加和各个不同应用系统间互操作的现实需要，人们希望CAD系统具有极佳的开放性同时又能“搭积木”似的自由拼装形成不同的功能配置，软件工程技术特别是组件开发技术的研究应用和逐渐成熟为解决这一问题提供了坚实的基础现在市场上的三维CAD软件很多，但试用过几种软件后效果并不理想。后来在了解到CAXA推出了体现“创新设计”思想的CAXA实体设计软件，被她所代表的创新设计方法和方便的操作性所吸引，通过对该软件的考察和评测，我认为CAXA实体设计使实体设计跨越了传统参数化造型在复杂性方面受到的限制。CAXA实体设计支持网络环境下的协同设计，可以与CAXA协同管理或者其它主流CPC/PLM软件集成工作。另外它丰富的标准件库，拖放式的设计，二维与三维的联动转换、不仅方便、易学，而且高效、灵活。(2)CAPP--计算机辅助工艺设计（ComputerAidedProcessPlanning）利用计算机技术辅助工艺人员设计零件从毛坯到成品的制造方法，是将企业产品设计数据转换为产品制造数据的一种技术，是计算机集成制造系统（CIMS）的重要组成部分。传统的CAPP系统按其原理可分为派生式和创成式两大类，国内自80年代初就开始CAPP的应用研究，虽然经过了二十年的发展历程，但至今仍是计算机辅助技术领域的薄弱环节和企业实施推广CIMS的瓶颈所在。究其原因，传统CAPP过分强调对零件信息的自动获取，过分强调工艺决策的自动化。近几年，CAPP的研究开始注重工艺基本数据结构及基本设计功能，开发重点从注重工艺过程的自动生成，转向从整个产品工艺设计的角度，为工艺设计人员提供辅助工具，同时为企业的信息化建设服务。这直接导致了CAPP软件产品的迅速发展，产生了人机交互为主的新一代CAPP工具系统，并在企业实际应用中取得了良好的成效。总的来说，国内企业CAPP应用尚属起步推广阶段，成功应用CAPP的企业还不多见，但随着CAD甩图板工程的结束，随着CAPP软件产品的不断成熟，CAPP应用需求日益迫切，越来越多的企业开始关注CAPP，酝...
