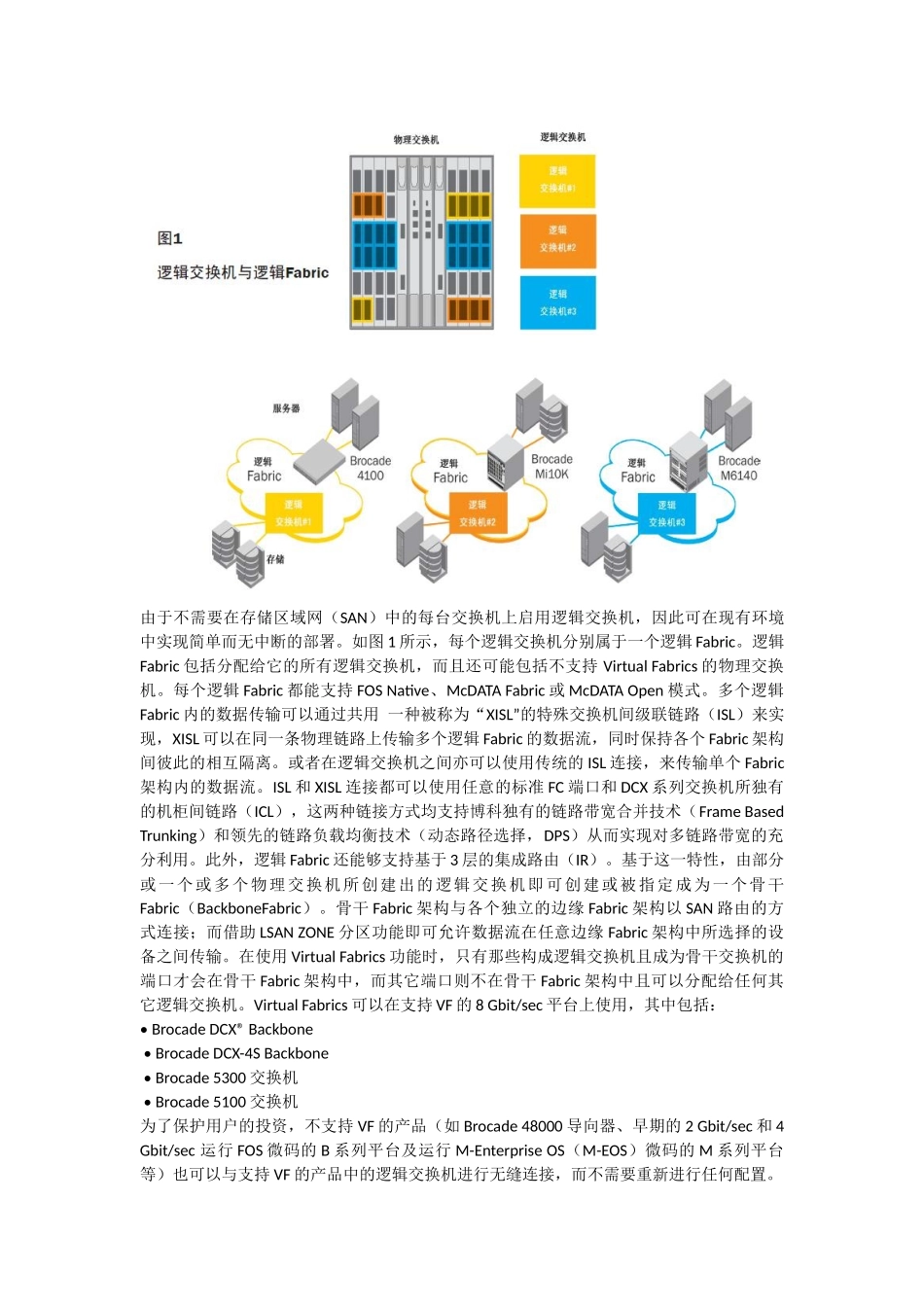

博科的虚拟分区技术——VirtualFabric（以下内容为资料搜集网上整理）以下内容中部分是参考博科官方的白皮书所写，仅供参考。博科和McDATA是SAN网络这个行业的鼻祖，博科以前从开放环境做起而McDATA则是从大机环境做起，随着大机环境的日趋完善以及开放环境的逐渐流行，不断壮大的两家各自都开始盯上了对方所擅长的市场，因此在90年代末期到21世纪10年代初这段时间内博科和McDATA两家先后都试验性的向市场推出了一种称之为虚拟分区的技术，这种技术当时只能运行于各家的高端产品之上，两家都希望基于这样一种技术的出台，在各自高端的产品上都能通过虚拟分区的方式来同时运行开放环境的FC和主机环境的ESCON/FICON，在满足数据服务的同时更能蚕食对方的市场。只是可惜的是这个技术在当时有些过于超前，大多数用户并不感兴趣，所以两家只好陆续作罢从产品功能清单中将其移出封存。但在此之后于10年代中期慢慢进入存储领域的第三股势力——思科，则借助对此类技术的研究并调整后作为自己SAN交换机的主力技术推向市场，并起了一个非常具有市场眼光的名字——VSAN。在博科完成并购McDATA之后，尽管市场上还有其他一些玩家，但事实上存储网络这个市场就真正能称得上正式选手也就只有博、思二科了。因此在完成收购后博科迅速调整自己的产品发展战略，一方面将原McDATA在架构设计和软件特性中的精华融入到自己的设计当中，而另一方面一个更重要的举措就是在新一代产品上恢复虚拟分区技术，在经过彻底的优化与改良后，博科在8G产品上按照ANSI的工业标准重新启用的虚拟分区技术——VirtualFabric，简称VF。使用VirtualFabrics，客户可以将一个物理交换机划分为若干个逻辑交换机。而每个逻辑交换机均可独立地建立或从属于一个逻辑Fabric（逻辑SAN网），由此而构成的任意逻辑Fabric拥有独立的数据路径、Fabric架构配置（分区、服务质量（QoS）、互操作模式等）和管理。事实上，无论是否使用VirtualFabrics功能，用户都可以从FabricOS®（FOS）的诸多高级特性中受益，通过轻松的管理就能实现高性能、高可扩展性和高可用性。随着Brocade®FabricOS®（FOS）6.2的发布，博科的用户在架构设计当中又增加了一个新的选择：基于ANSI标准实现的VirtualFabrics。VirtualFabrics的两项新增功能：逻辑交换机和逻辑Fabric均在FOS微码当中默认提供。如图1所示，物理交换机可以分成若干个独立管理的逻辑交换机，其中每个都有自己的数据、控制和管理路径。逻辑交换机可以配置为任何博科所支持的互操作模式，其中包括McDATAFabric或McDATAOpenFabric模式。逻辑交换机可用于：•按端口（而不是交换机）分配Fabric架构资源•简化按客户、部门、应用或存储层进行的存储收费•整合多个Fabric架构中的资源由于不需要在存储区域网（SAN）中的每台交换机上启用逻辑交换机，因此可在现有环境中实现简单而无中断的部署。如图1所示，每个逻辑交换机分别属于一个逻辑Fabric。逻辑Fabric包括分配给它的所有逻辑交换机，而且还可能包括不支持VirtualFabrics的物理交换机。每个逻辑Fabric都能支持FOSNative、McDATAFabric或McDATAOpen模式。多个逻辑Fabric内的数据传输可以通过共用一种被称为“XISL”的特殊交换机间级联链路（ISL）来实现，XISL可以在同一条物理链路上传输多个逻辑Fabric的数据流，同时保持各个Fabric架构间彼此的相互隔离。或者在逻辑交换机之间亦可以使用传统的ISL连接，来传输单个Fabric架构内的数据流。ISL和XISL连接都可以使用任意的标准FC端口和DCX系列交换机所独有的机柜间链路（ICL），这两种链接方式均支持博科独有的链路带宽合并技术（FrameBasedTrunking）和领先的链路负载均衡技术（动态路径选择，DPS）从而实现对多链路带宽的充分利用。此外，逻辑Fabric还能够支持基于3层的集成路由（IR）。基于这一特性，由部分或一个或多个物理交换机所创建出的逻辑交换机即可创建或被指定成为一个骨干Fabric（BackboneFabric）。骨干Fabric架构与各个独立的边缘Fabric架构以SAN路由的方式连接；而借助LSANZONE分区功能即可允许数据流在任意边缘Fabric架构中所选择的设备之间传输。在使用VirtualFabrics功能时...
