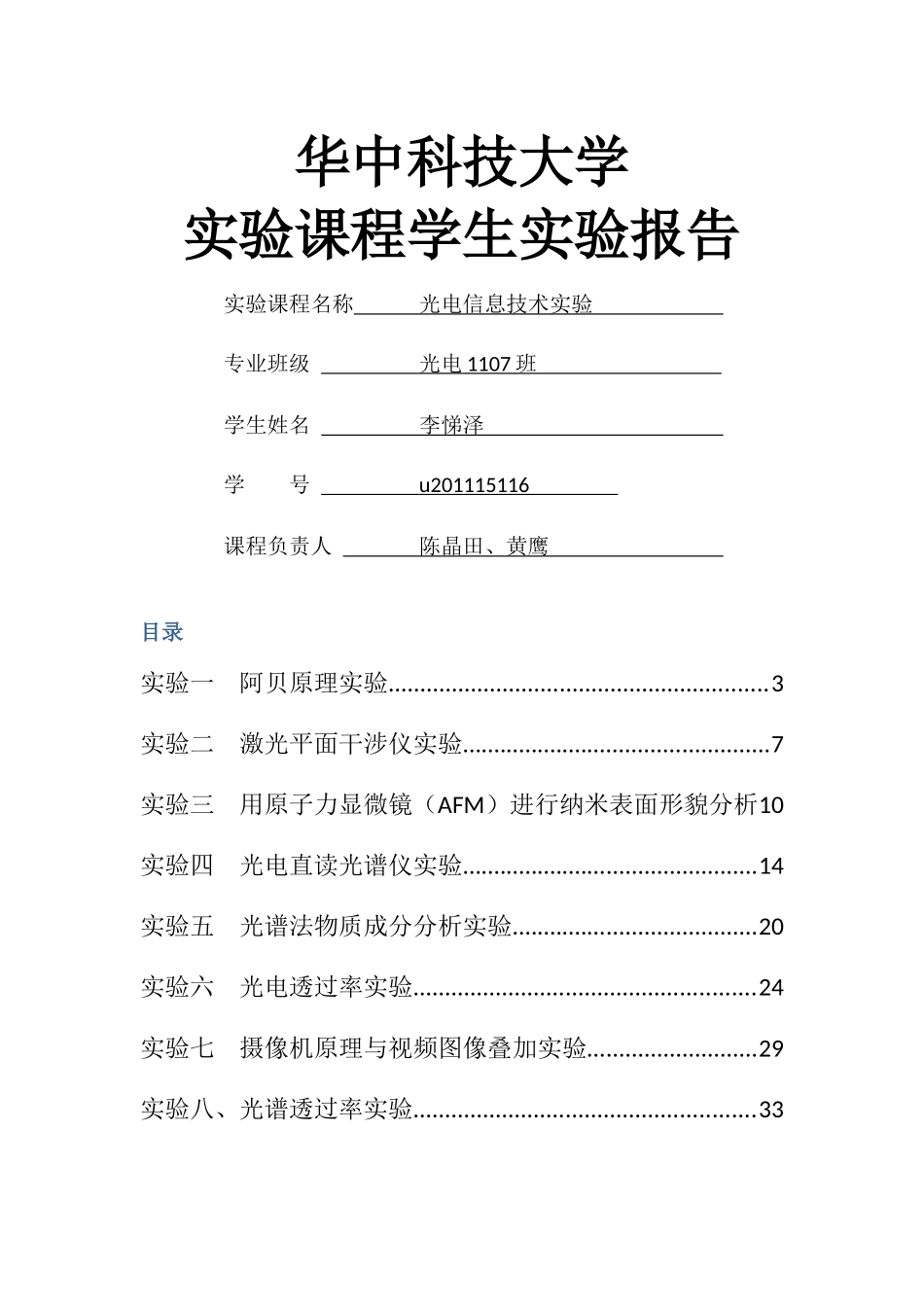

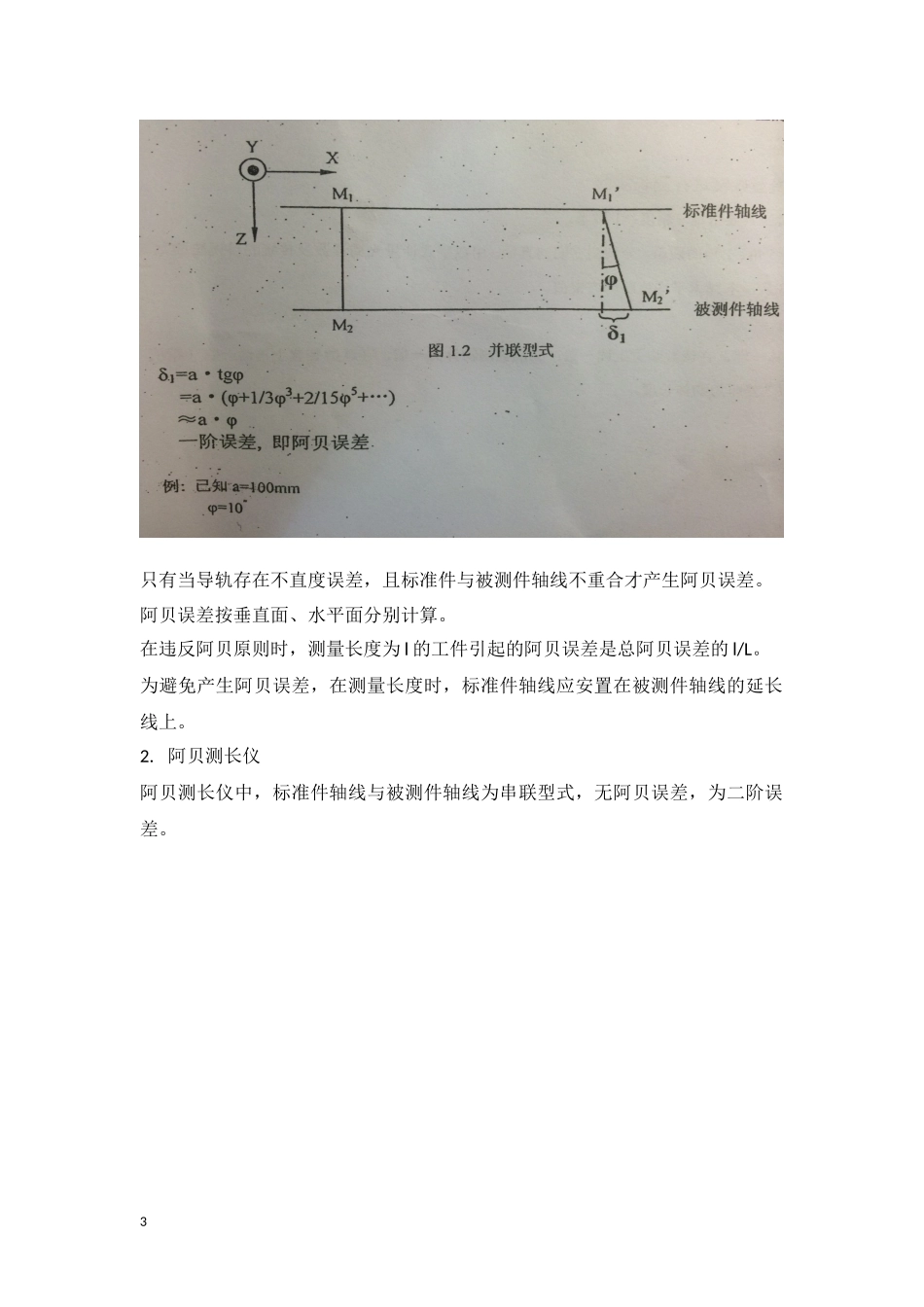

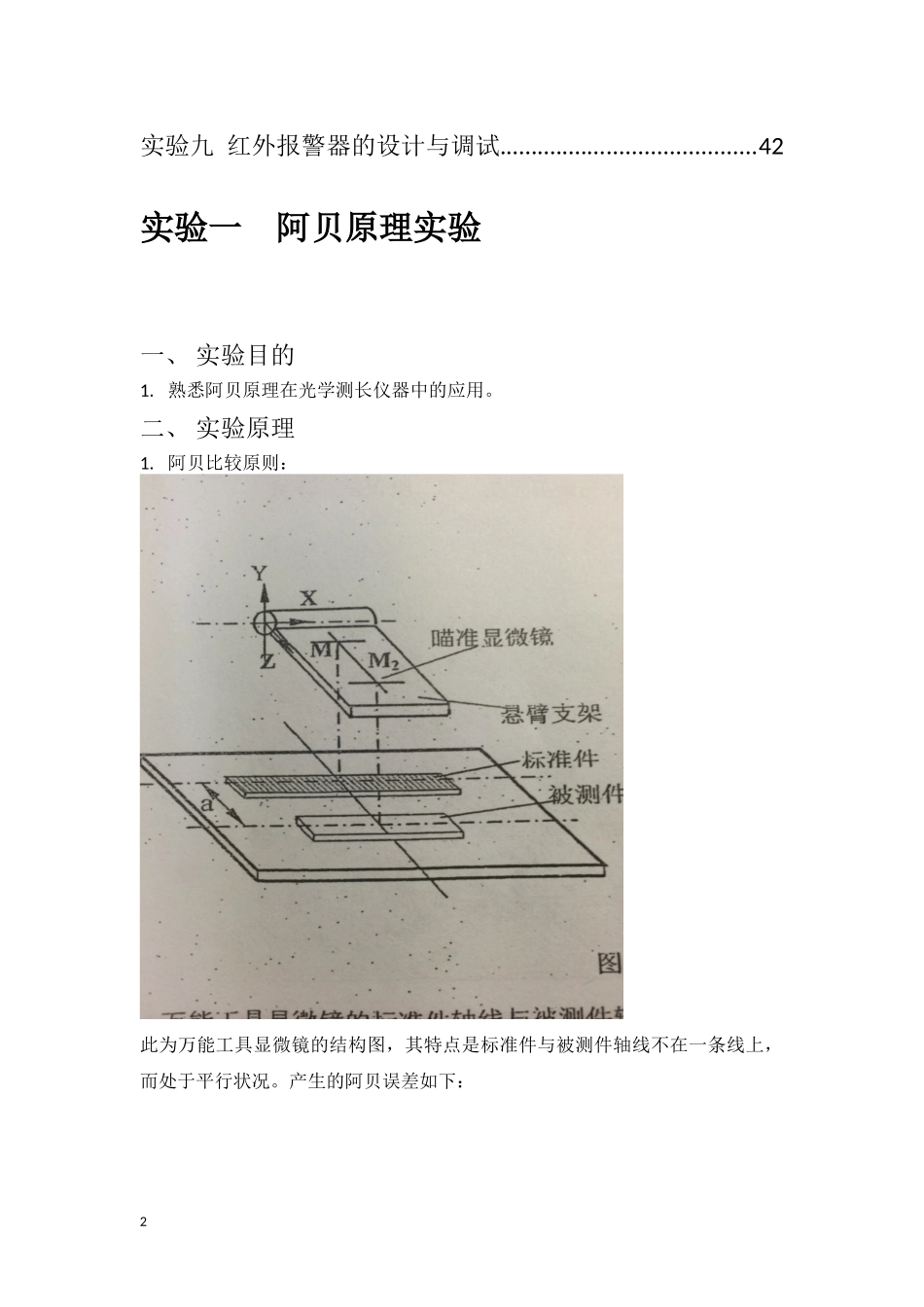

华中科技大学实验课程学生实验报告实验课程名称光电信息技术实验专业班级光电1107班学生姓名李悌泽学号u201115116课程负责人陈晶田、黄鹰目录实验一阿贝原理实验............................................................3实验二激光平面干涉仪实验.................................................7实验三用原子力显微镜（AFM）进行纳米表面形貌分析10实验四光电直读光谱仪实验...............................................14实验五光谱法物质成分分析实验.......................................20实验六光电透过率实验......................................................24实验七摄像机原理与视频图像叠加实验...........................29实验八、光谱透过率实验......................................................33实验九红外报警器的设计与调试.........................................42实验一阿贝原理实验一、实验目的1.熟悉阿贝原理在光学测长仪器中的应用。二、实验原理1.阿贝比较原则：此为万能工具显微镜的结构图，其特点是标准件与被测件轴线不在一条线上，而处于平行状况。产生的阿贝误差如下：2只有当导轨存在不直度误差，且标准件与被测件轴线不重合才产生阿贝误差。阿贝误差按垂直面、水平面分别计算。在违反阿贝原则时，测量长度为l的工件引起的阿贝误差是总阿贝误差的l/L。为避免产生阿贝误差，在测量长度时，标准件轴线应安置在被测件轴线的延长线上。2.阿贝测长仪阿贝测长仪中，标准件轴线与被测件轴线为串联型式，无阿贝误差，为二阶误差。3三、实验内容1.用万能工具显微镜进行测长实验测量1角，5角硬币及圆形薄片的直径，用数字式计量光栅读数，每个对象测量10次，求算术平均值和均方根值。实验步骤：瞄准被测物体一端，在读数装置上读数，再瞄准物体另一端，在读书装置上再读一个数据，两次读数之差即为物体长度。2.阿贝测长仪进行长度测量实验采用传统目视法读数，实验步骤同上。四、实验数据与分析1.万能工具显微镜数据结果42.阿贝测长仪数据结果对比采用两种仪器测定的结果。得出以下结论：（1）对于同一测量对象，万能工具显微镜和阿贝测长仪对物体尺寸测量的结果较为接近。因而可以初步判定1角硬币的直径为（18.9500+18.894）/2=18.922mm。5角硬币的直径为（20.259+20.4110）/2=20.335mm。圆形薄片的直径为（37.402+37.3678）/2=37.385mm。（2）比较两种仪器对同一测量对象的测量结果的数据方差，对于1角硬币和圆形薄片阿贝测长仪的数据方差较小，对于5角硬币，两者测量结果的方差值差别不大，阿贝测长仪对物体尺寸的测量相对较精确。实验二激光平面干涉仪实验一、实验目的1．掌握激光平面干涉仪的使用方法。2．理解双光束等厚干涉的基本原理。3．观察干涉条纹，并掌握材料平面度的测量方法。二、实验原理1.平面干涉仪的基本原理：5平面干涉仪基于双光束等厚干涉原理进行精密观测。如上图所示，S为扩展光源，位于准直透镜L1的前焦面上，发出的光束经透镜L1准直后射向玻璃片M,再从玻璃片反射垂直投射到楔形平板G上。入射光束在楔形平板上表面的反射光由原路返回，透过玻璃片M后射向观察显微镜L2；在楔形平板下表面反射的光透过平板上表面和玻璃片反射向L2。按照确定定域面的作图法，可知定域面在楔形平板内部的BB’位置。若平板不是太厚，且平板两表面的楔角不是太大时，定域面非常接近于平板下表面，这样如调节显微镜L2对准平板下表面，就可以在显微镜像平面上观察到楔形平板的等厚条纹。6平面干涉仪结构如上图所示。由组合星点G1发出的单色光经棱镜G2后，投向主镜表面折射为平行光后，射向主镜下表面及被测光学平面，主镜下表面和被测光学平面发射回来的光叠加相干，镜棱镜G2的反射，进入接收件。星点可由激光管G5、棱镜G6、光源强度调节发散镜G7组成。接收件可以由人眼G10，成像物镜G15和测微目镜G11成像。三、实验内容玻璃材料的平面度测量：（1）测量局部误差δ1=N*λ/2=Hλ/2e△7（2）测量整个面形误差δ2=N*λ/2四、实验步骤（1）移开成像物镜G15和测微目镜G11，旋转调整左、右螺旋8，使平板绕水平面的横轴或纵轴微...
