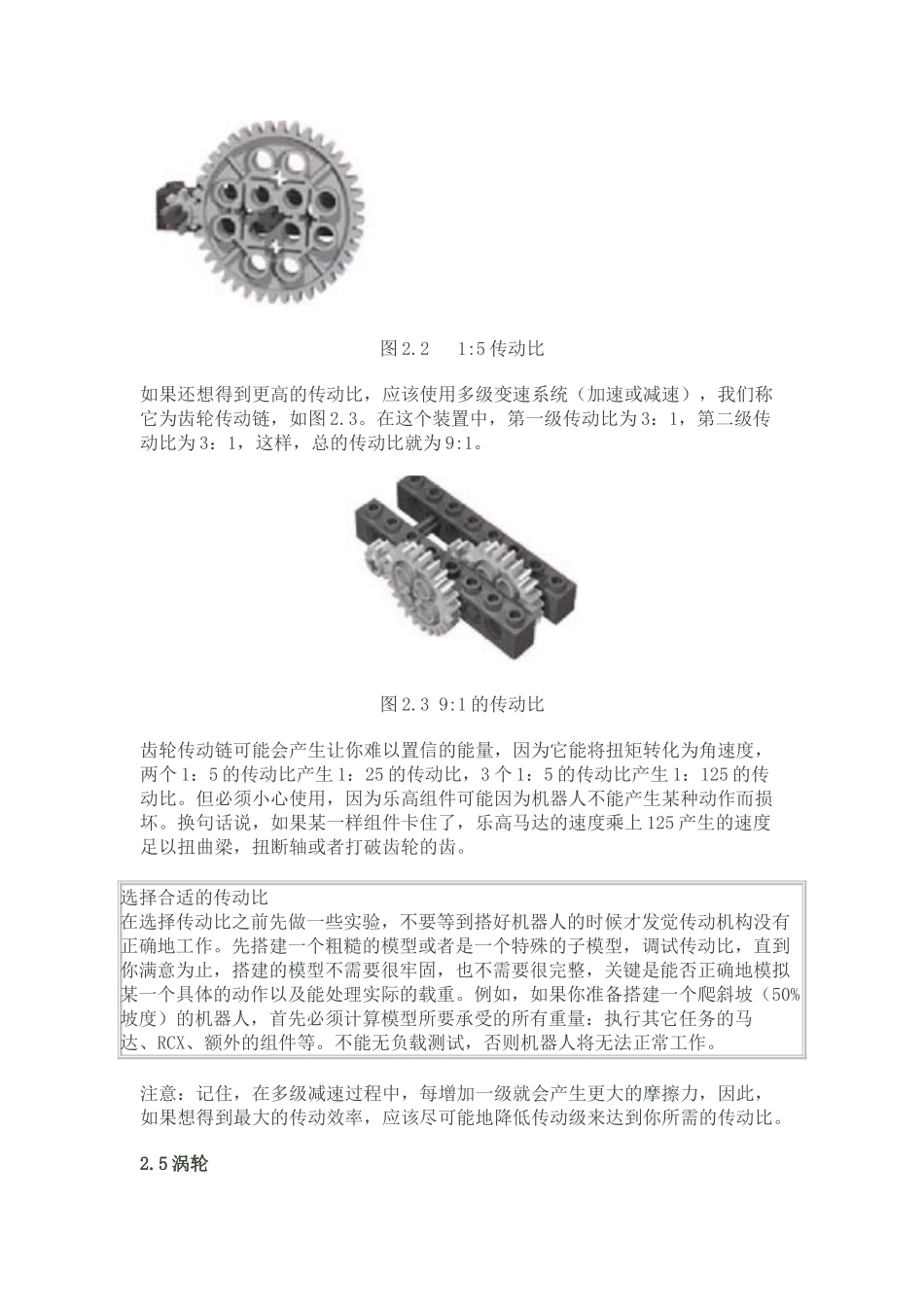

乐高机器人—齿轮篇在机器人的设计中，机械结构是完善系统的一个重要因素。要认识各种各样的传动机构，了解其工作原理及其优缺点，什么时候用哪种传动系统最有效等，从而设计出出色的机器人系统。2.1简介齿轮是机器中很重要的部件，它几乎是机器的象征。探索齿轮的一种非常有用的特性：将一种力魔法般的转换成另外一种力。介绍一些新的概念——速度、力、扭矩、摩擦力；还有一些简单的机械理论基础。认识齿轮和简单杠杆之间的相似点。2.2齿数的计算一般用中至少需要两个齿轮，如图2.1所示，为两个普通的乐高齿轮：左边是8齿齿轮，右边是24齿齿轮。齿轮的最重要属性就是它的齿数。齿轮是根据齿数分类的：它的英文缩写就代表它的名字，例如24齿的齿轮可以表示为24t。图2.1一个8齿和24齿的齿轮例子中使用了8齿和24齿的两个齿轮，分别固定在一根轴上。两轴与一带孔梁相配合，两孔间距两个乐高单位（一个乐高单位就相当于相邻两孔间距），现在一手拿住梁，另一手轻轻地转动其中一根轴，注意到的第一个特性：当转动其中一根轴时，另一轴也同时转动，因此，齿轮的基本属性就是可以将运动从一根轴传到其它轴上。第二个特点是你不需要用很大的力去转动它们，因为齿轮间配合相当紧凑，摩擦力很小，这也是乐高工艺系统大特性之一：部件之间配合精度高。第三个特点是两根轴反向转动：一个顺时针，一个逆时针。第四个特点：也是最重要的特性，就是两根轴的旋转速度不同。当转动8齿齿轮时，24齿齿轮转动得很慢；而24齿的齿轮转动时，8齿齿轮转动得很快。2.3加速和减速传动先转动大齿轮（24齿），它的每一个齿都与8齿的两个齿啮合的很好。当转动24齿，每一次在齿轮的接触面一个新齿取代前一个齿时，8齿也刚好转过一个齿，因此，大齿轮转过8个齿（24齿的齿轮）就可以让小齿轮转过一圈（360度）。当大齿轮再转过8个齿时，小齿轮又转了一圈。在你转动24齿齿轮的最后8个齿时，8齿齿轮转过第三圈。这也是两轴产生不同速度的原因：24齿齿轮转动一圈，8齿齿轮转动了三圈！我们用两个齿轮齿数之比来表示两者的关系：24比8。经过简化，得到3:1。从数字来看，24齿齿轮1转就相当与8齿齿轮的3转。由此，我们得到一种加速的方法（从技术角度来将应称为角速度，而不是速度）。这时候你可能会想到在竞速小车上使用巨大的传动比。遗憾的是，在力学中有得必有失，获得了速度，同时就减少了扭矩，简单的说，就是在力量上的损失会转化为速度——速度越快，扭矩就越小。比率也相同：如果获得了三倍的角速度，你的扭矩会减小到原来的1/3。齿轮有一个有趣的特性：扭矩和速度的转换是对称的，你可以将扭矩转换成速度，反之亦然。当系统增加速度而减小扭矩时，我们称为加速，反之我们称为减速。什么是扭矩？当你用扳手转动螺钉上的螺母时，即产生扭矩。扳手动时，螺母产生抵阻力，你握手柄的地方离螺母越远，你需要施加的力就越小。实际上，力矩是两个参数的乘积：距离和力。增加其中一个量，就可以增加扭矩。力矩的度量单位就是力的单位和距离的单位，国际单位表示为牛顿米（Nm）或者是牛顿厘米（Ncm）。如果熟悉杠杆，你会认识到它们之间的相似性。对于杠杆，合力的大小依赖施力点和支点的距离，距离越大，力就越大。你可以把齿轮当作杠杆，它的支点就在轴上，施力点在齿轮的齿上，将同样的力施加到更大的齿轮上，扭矩就增加了。什么时候应当加速或减速传动，经验会告诉你。总的来说，减速传动用的比加速传动要多，因为马达会产生很高的速度，但扭矩很小。在多数时候，常减小速度来提高扭矩，让小车能爬上斜坡，或者让机器人的手臂举起物体。在你不需要大扭矩时，可以减小速度来精确定位。力学中能量转换是有损耗的。在上面的例子中，它的损耗是由摩擦力引起的，尽管摩擦力是无法避免的，但我们应尽量减小摩擦力，因为摩擦力在转换过程中会抵消一部分扭矩。2.4齿轮传动机构最大的乐高齿轮是40齿的，而最小的是8齿的。这样，使用两个齿轮传动时，最大可以得到1：5的传动比。(如图2.2)图2.21:5传动比如果还想得到更高的传动比，应该使用多级变速系统（加速或减速），我们称它为齿轮传动链，如图2.3。在这个装置中，第一级传...
