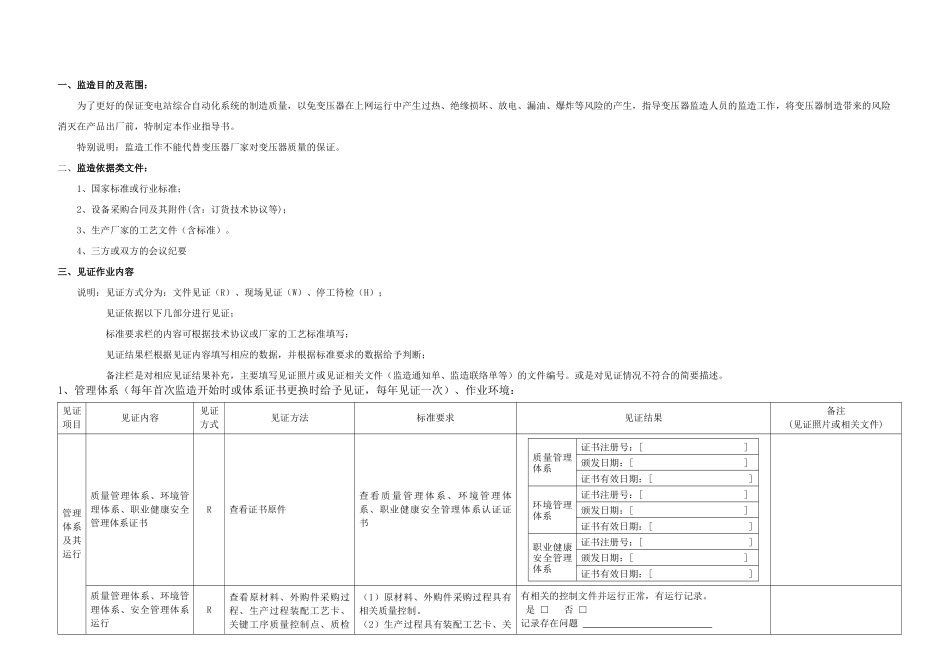

一、监造目的及范围：为了更好的保证变电站综合自动化系统的制造质量，以免变压器在上网运行中产生过热、绝缘损坏、放电、漏油、爆炸等风险的产生，指导变压器监造人员的监造工作，将变压器制造带来的风险消灭在产品出厂前，特制定本作业指导书。特别说明：监造工作不能代替变压器厂家对变压器质量的保证。二、监造依据类文件：1、国家标准或行业标准；2、设备采购合同及其附件(含：订货技术协议等)；3、生产厂家的工艺文件（含标准）。4、三方或双方的会议纪要三、见证作业内容说明：见证方式分为：文件见证（R）、现场见证（W）、停工待检（H）；见证依据以下几部分进行见证；标准要求栏的内容可根据技术协议或厂家的工艺标准填写；见证结果栏根据见证内容填写相应的数据，并根据标准要求的数据给予判断；备注栏是对相应见证结果补充，主要填写见证照片或见证相关文件（监造通知单、监造联络单等）的文件编号。或是对见证情况不符合的简要描述。1、管理体系（每年首次监造开始时或体系证书更换时给予见证，每年见证一次）、作业环境：见证项目见证内容见证方式见证方法标准要求见证结果备注(见证照片或相关文件)管理体系及其运行质量管理体系、环境管理体系、职业健康安全管理体系证书R查看证书原件查看质量管理体系、环境管理体系、职业健康安全管理体系认证证书质量管理体系证书注册号：[]颁发日期：[]证书有效日期：[]环境管理体系证书注册号：[]颁发日期：[]证书有效日期：[]职业健康安全管理体系证书注册号：[]颁发日期：[]证书有效日期：[]质量管理体系、环境管理体系、安全管理体系运行R查看原材料、外购件采购过程、生产过程装配工艺卡、关键工序质量控制点、质检（1）原材料、外购件采购过程具有相关质量控制。（2）生产过程具有装配工艺卡、关有相关的控制文件并运行正常，有运行记录。是□否□记录存在问题人员对生产过程质量进行监控测量、产品试验的质量检验大纲、不合格产品的识别和验证等的控制文件和记录文件；键工序质量控制点设置。（3）具有质检人员对生产过程质量进行监控。（4）产品设计及开发的更改有更改单及记录。（5）不合格产品均有识别和验证，并采取有效措施进行控制不合格品的出厂。作业环境作业环境R/W现场查看并记录厂房布置合理、有序；用料存放、保管有分类、标识；工装设备配备齐全，生产现场配备了相应的测量、检测仪器，其精度、检定有效期均符合要求；生产人员能按工厂规定着装，人员训练有素、操作熟练，工作态度认真、负责。厂房布置合理、有序、用料存放、保管有分类、标识。是□否□工装设备配备齐全，且配备了相应测量、检测仪器，其精度、检定有效期均符合要求。是□否□生产人员能按工厂规定着装，人员训练有素、操作熟练，工作态度认真、负责。是□否□发现问题监造代表签字日期：处理情况厂方人员签字日期：业主人员签字日期：2、交换机制造：见证项目见证内容见证方式见证方法标准要求（技术协议或厂家工艺文件）见证结果备注(见证照片或相关文件)工序环境工序环境R/W现场查看并记录温度：；湿度：洁净度：是否受控。实际温度：；实际湿度：实际洁净度：是否受控：是□否□PCB板PCB板确认：生产厂家、型号、性能指标、包装等确认R/W查看实物，查阅检测报告，核对技术协议等文件要求生产厂家：型号：PCB板检验结果：是否受控。生产厂家：型号：记录PCB板检验结果：是否受控：是□否□机箱机箱材质、性能指标、包装等确认R/W观察设备实际运行情况，对照工厂的工艺及检验要求，观察质检员的检测、查看检测记录机箱材质：性能指标：包装方式：是否受控。机箱材质：性能指标：包装方式：是否受控。元器件贴装原材料确认：生产厂家、型号、性能指标、包装等确认R/W查看实物，查阅检测报告，核对技术协议等文件要求生产厂家：型号：元器件检验结果：是否受控。生产厂家：型号：元器件检验结果：是否受控：是□否□交换机装配确认装配工序是否存在磕碰、PCB板是否存在损坏等异常W对照工厂工艺及检验要求，观察并记录检验结果是否受控。是否受控：是□否□交换机测试测试工序、测试方法、测试结果确认。R/W观察设备实际运行情况，对照工厂...
