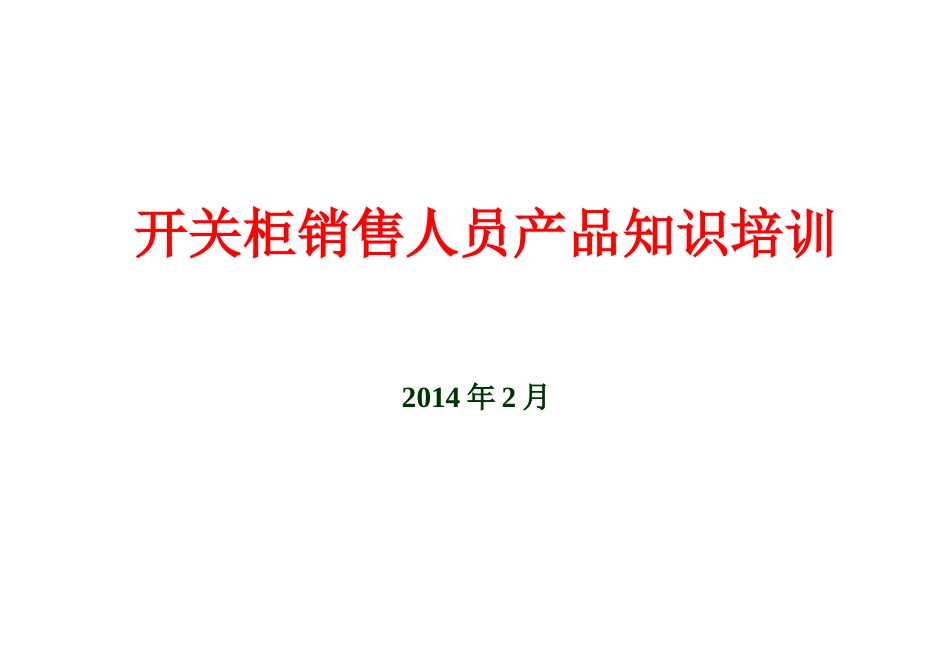

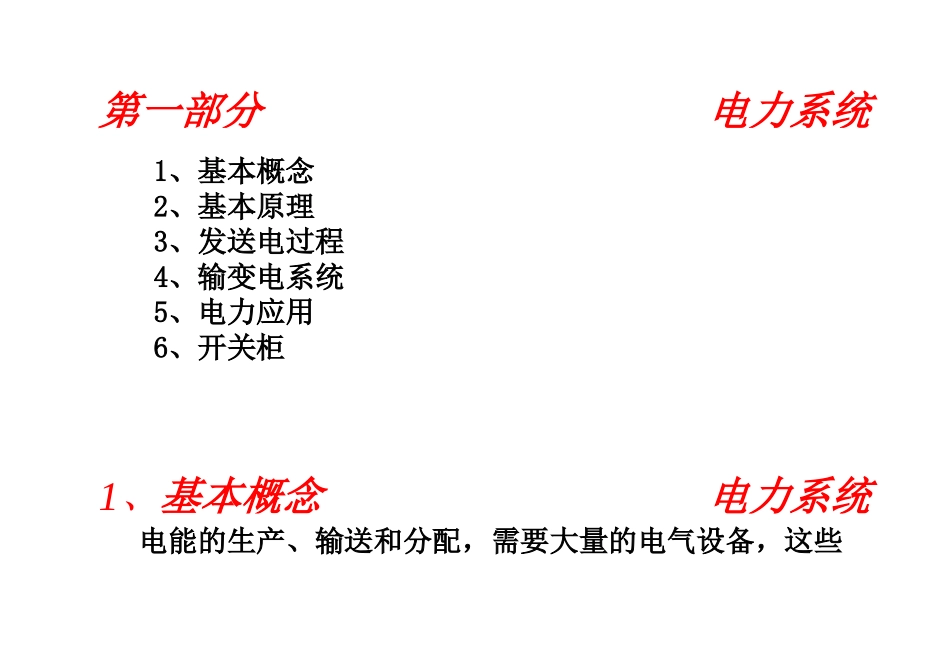

开关柜销售人员产品知识培训2014年2月目录第一部分：电力系统第二部分：高压开关柜第三部分：低压开关柜第三部分：箱式变电站第四部分：直流电源屏第五部分：动力配电箱、三箱第一部分电力系统1、基本概念2、基本原理3、发送电过程4、输变电系统5、电力应用6、开关柜1、基本概念电力系统电能的生产、输送和分配，需要大量的电气设备，这些设备经各种接线相连接，构成复杂的电力系统。电力系统的电气设备，按其用途不同，一般分为一次设备和二次设备两大类。电力系统由一次接线和二次接线共同组成，他们是不可分割的一个整体。如果将电力系统比喻成一个人的话，其一次接线是人的骨骼和肌肉，而二次接线则是人的神经系统，只有二者都处在良好的状态，才能保证电力系统的正常运行。1、基本概念电力系统一次设备及一次接线：将电能从发电厂的发电机传至用户用电器具直接经过的设备，以及与这些设备电气连接的附属设备，称为一次设备。一次设备包括：发电机、电力变压器、断路器、隔离开关、电抗器、避雷器、高压熔断器、电流互感器、电压互感器、电力母线、高压输电线路、高压电容器、高压电动机等。由一次设备相互连接构成的电力电路，称为一次接线或主接线。1、基本概念电力系统二次设备及二次接线：因为一次设备一般都是大容量、高电压的设备，为了实现运行维护人员对一次设备进行监控，就必须配置与一次设备保持电气隔离的小容量、低电压的相应设备，统称这些设备为二次设备。二次设备包括：控制和信号器具、继电保护及自动装置、电气测量表计、操作电源系统、控制电缆及熔断器、与电流互感器二次侧连接的设备、与电压互感器二次侧连接的设备等。由二次设备相互连接构成的电路，称为二次接线，又称为二次回路。2、基本原理电力系统电力系统基本原理示意图3、发送电过程电力系统发送电过程示意图4、输变电系统电力系统从发电厂到电能用户的送电系统示意图5、电力应用电力系统TextTextTextTextTextTextTextTextTextTextTextTextTextTextTextTextText6、开关柜电力系统开关柜是一种电设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。6、开关柜电力系统1.按供电系统的要求分类：1）一级配电设备，统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大。2）二级配电设备，是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。3）末级配电设备总称为照明动力配电箱。它们远离供电中心，是分散的小容量配电设备。6、开关柜电力系统2.开关柜的分类⑴按断路器安装方式分为：①移开式开关柜②固定式开关柜；⑵按柜体结构的不同分为：①敞开式开关柜②金属封闭开关柜③金属封闭铠装式开关柜；⑶按电压等级不同分为：①高压开关柜②中压开关柜③低压开关柜6、开关柜电力系统说明：①按照电压等级分类通常将AC1000V及以下称为低压开关柜（如PGL、GGD、GCK、GBD、MNS等）、AC1000V以上称为高压开关柜（如GG-1A、XGN2、HXGN、KYN44A、KYN28A、KYN61等），有时也将高压柜中电压为AC10kV的称为中压柜。②按内部结构分类抽出式开关柜（如GCS、MNS、GCK等）、固定式开关柜（如GGD等）③按用途分类进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、母线柜。第二部分高压开关柜内容提要一、开关柜类型二、外形及结构三、常用一次设备（一次元件）四、常用二次设备（二次元件）五、一次系统图分析一、开关柜类型高压开关柜1.按结构方式分（1）固定式高压开关柜：如GG1A-10、XGN-12...
