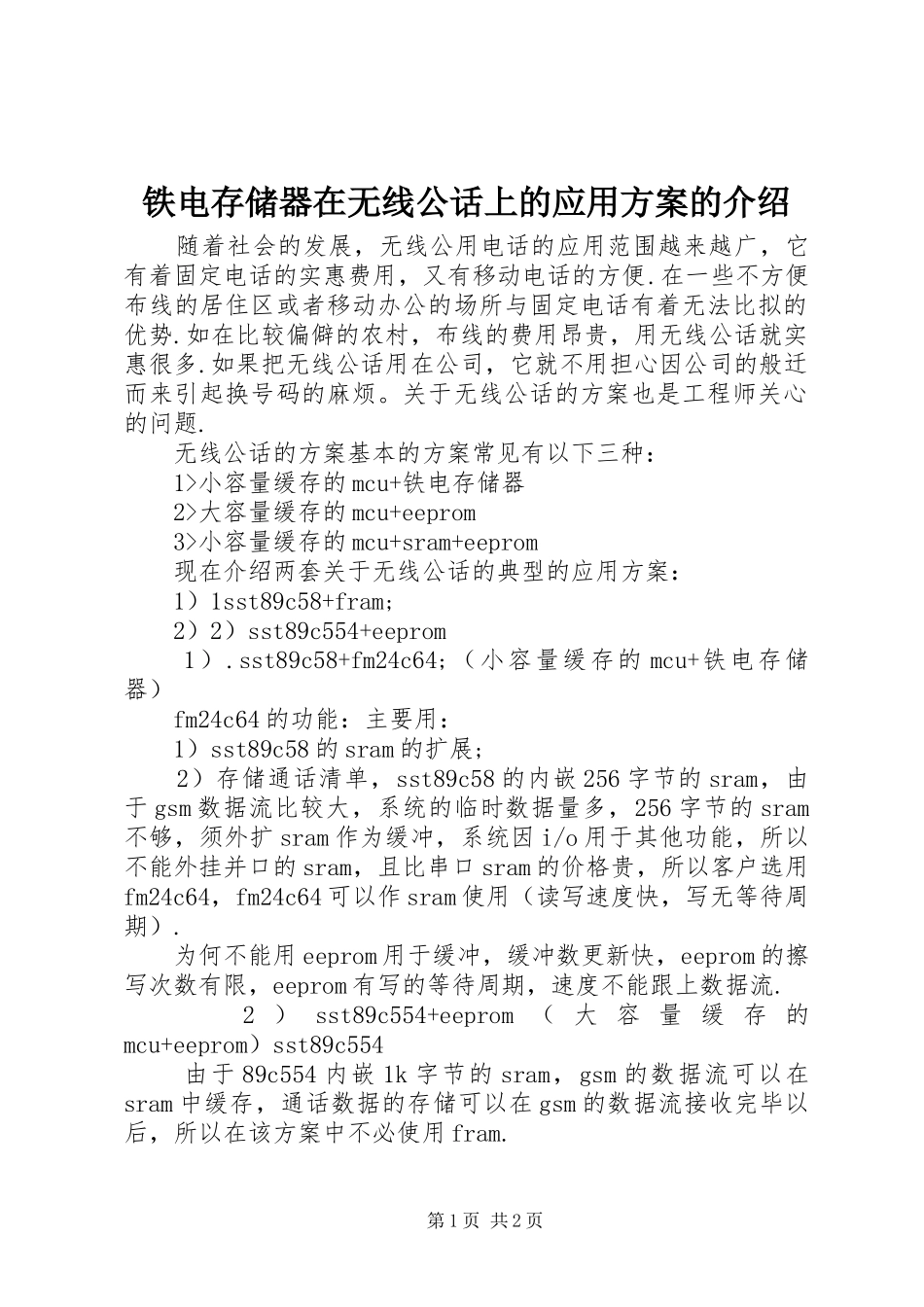

铁电存储器在无线公话上的应用方案的介绍随着社会的发展，无线公用电话的应用范围越来越广，它有着固定电话的实惠费用，又有移动电话的方便.在一些不方便布线的居住区或者移动办公的场所与固定电话有着无法比拟的优势.如在比较偏僻的农村，布线的费用昂贵，用无线公话就实惠很多.如果把无线公话用在公司，它就不用担心因公司的般迁而来引起换号码的麻烦。关于无线公话的方案也是工程师关心的问题.无线公话的方案基本的方案常见有以下三种：1>小容量缓存的mcu+铁电存储器2>大容量缓存的mcu+eeprom3>小容量缓存的mcu+sram+eeprom现在介绍两套关于无线公话的典型的应用方案：1）1sst89c58+fram;2）2）sst89c554+eeprom1）.sst89c58+fm24c64;（小容量缓存的mcu+铁电存储器）fm24c64的功能：主要用：1）sst89c58的sram的扩展;2）存储通话清单，sst89c58的内嵌256字节的sram，由于gsm数据流比较大，系统的临时数据量多，256字节的sram不够，须外扩sram作为缓冲，系统因i/o用于其他功能，所以不能外挂并口的sram，且比串口sram的价格贵，所以客户选用fm24c64，fm24c64可以作sram使用（读写速度快，写无等待周期）.为何不能用eeprom用于缓冲，缓冲数更新快，eeprom的擦写次数有限，eeprom有写的等待周期，速度不能跟上数据流.2）sst89c554+eeprom（大容量缓存的mcu+eeprom）sst89c554由于89c554内嵌1k字节的sram，gsm的数据流可以在sram中缓存，通话数据的存储可以在gsm的数据流接收完毕以后，所以在该方案中不必使用fram.第1页共2页3）.对于小容量缓存的mcu+sram+eeprom，此方案与方案一相似如果把eeprom直接换成fram，就不用再需要加sram.由于铁电存储器有eeprom的非易失性，又具有sram的速度，总体而言，它可以取代mcu的sram或者外扩sram，同时可以取代eeprom来存储器非易失性的数据.并且它取代eeprom时，它的速度要快，擦写次数要多，切功耗要低很多.以上通过几种无线公话方案的对比，用铁电存储器的方案一方面可以提高整机的性能，在成本方面也略有下降.上面讲述了无线公话采用gsm模块的方案，由于它带系统时钟.如果采用的是cdma模块，它不带系统的时钟，铁电产品fm31xx（包括3104/16/64/256），它们集成了实时时钟，不同容量的存储器及看门狗，电源管理和处理器的所有辅助功能.fm31xx系列与同容量的eeprom+时钟+电源监控及看门狗的整体价格要低一些，这样一方面提高了系统的性能，另一方面也降低了整体的成本.第2页共2页
