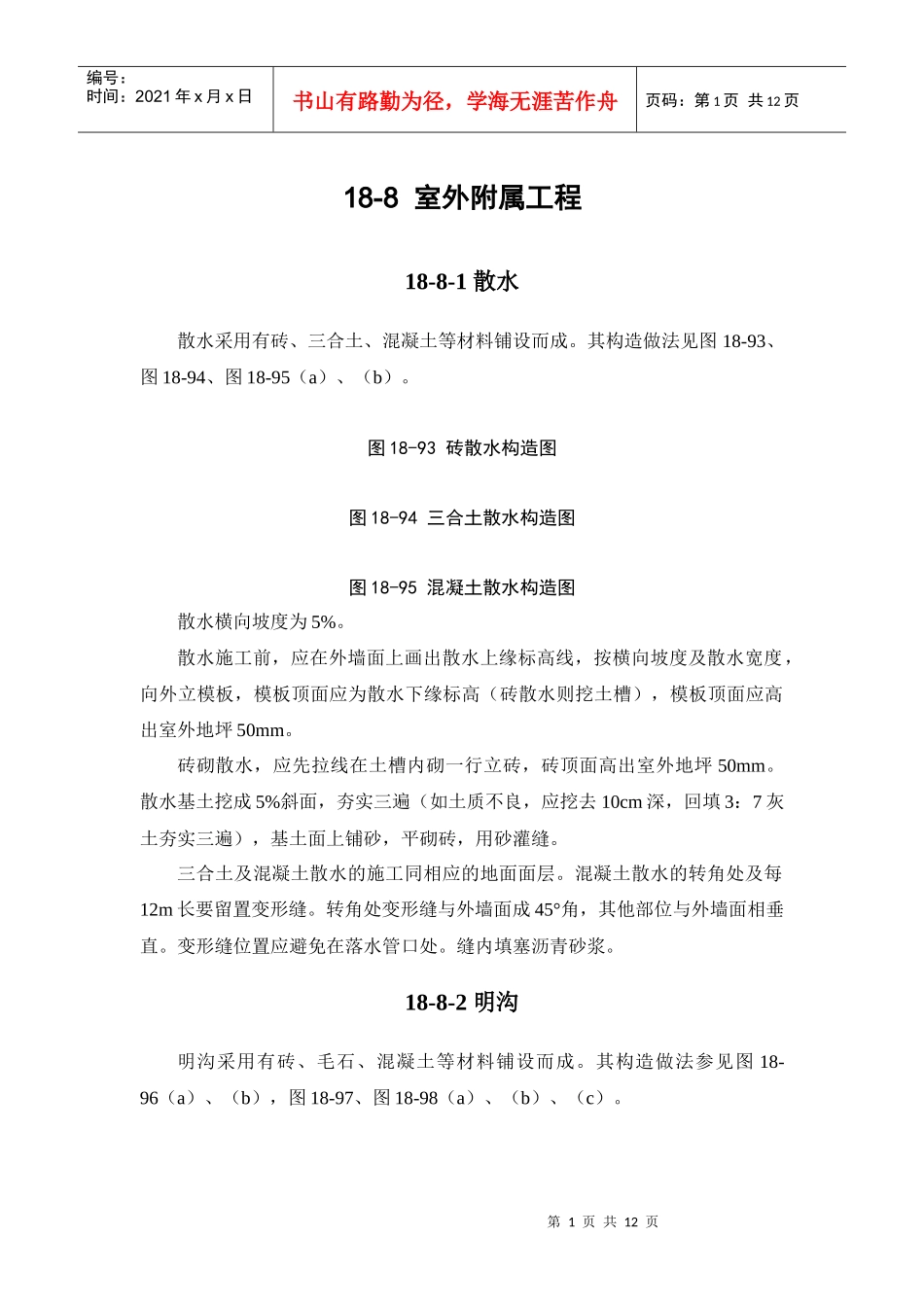

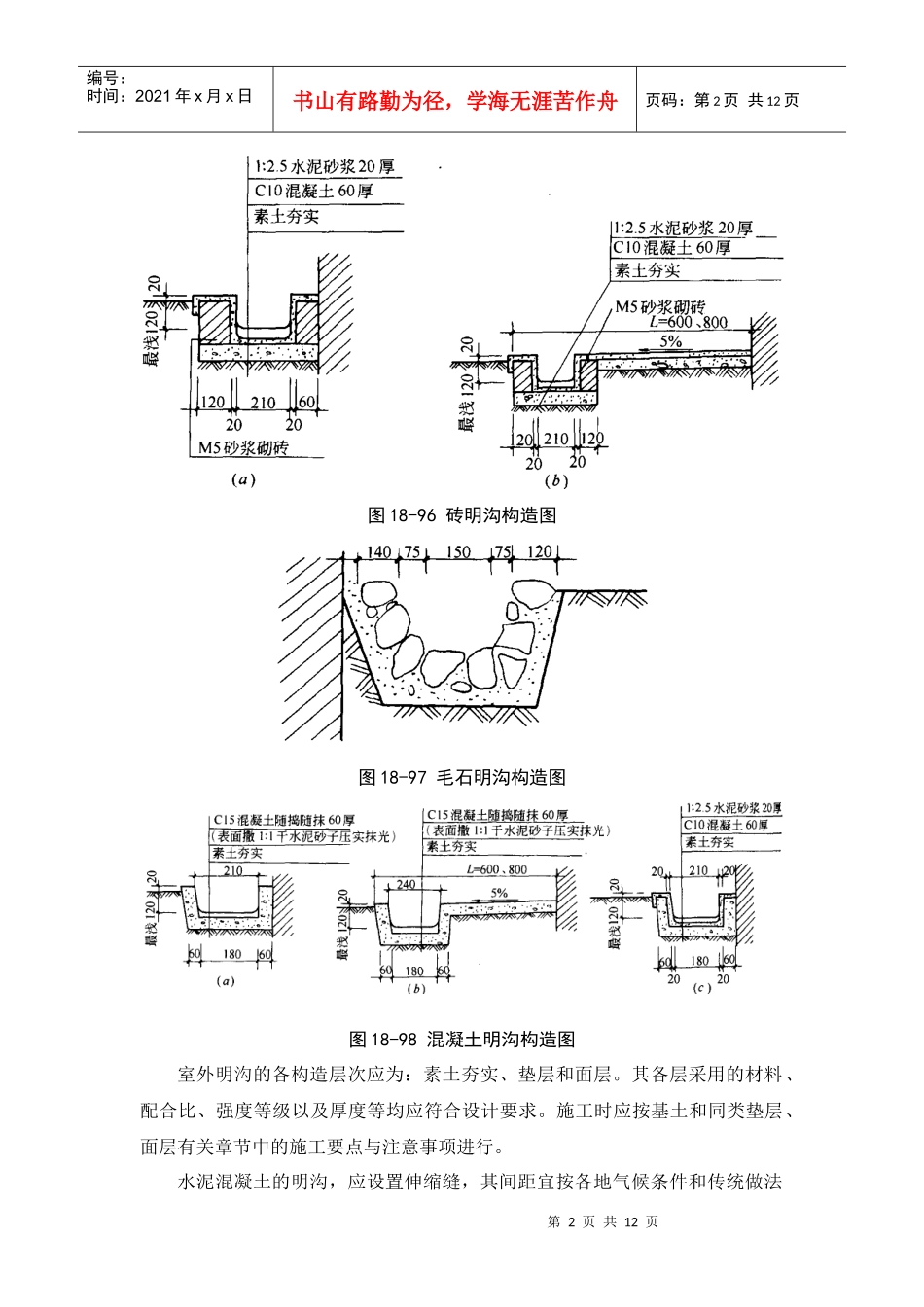

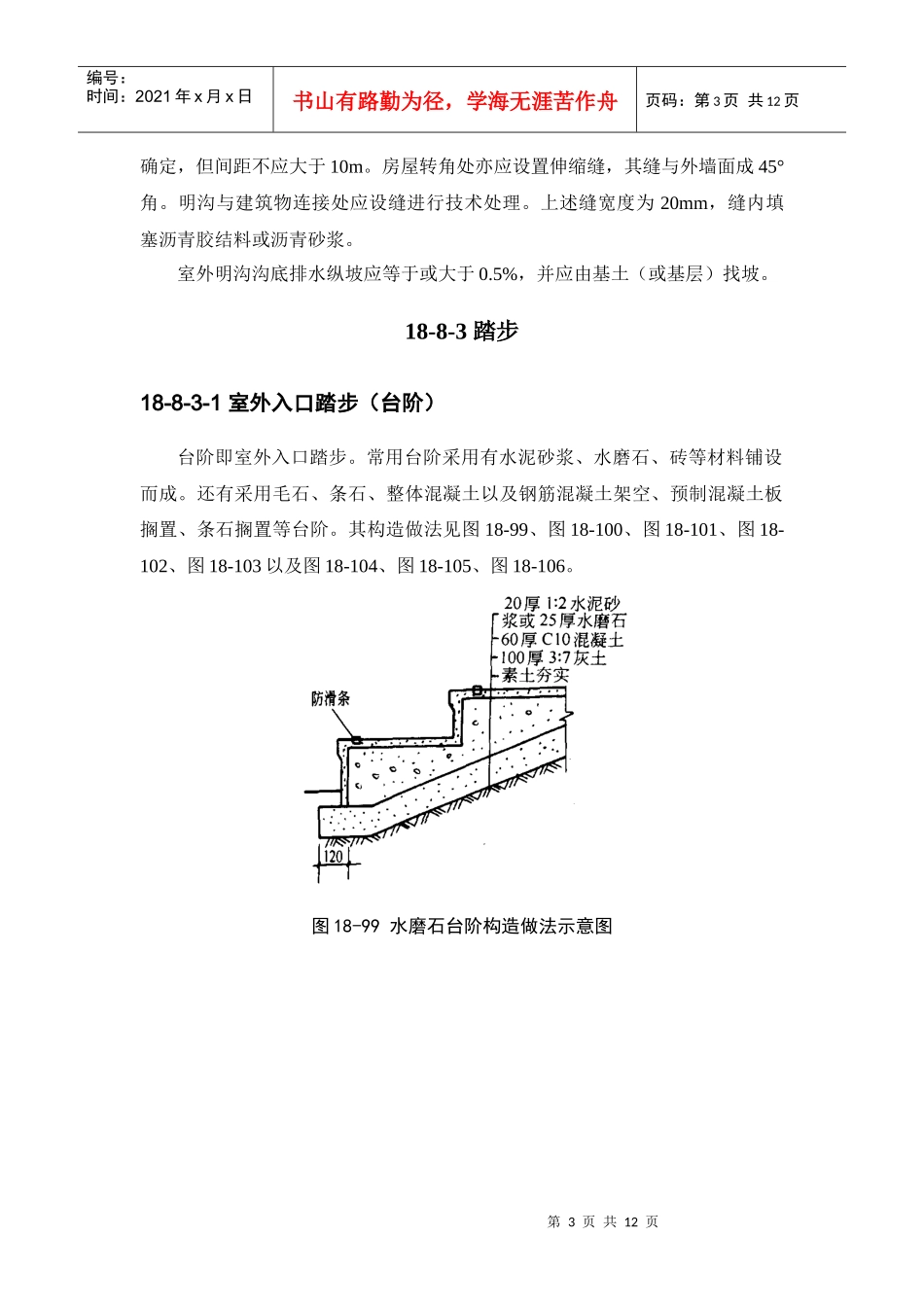

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页18-8室外附属工程18-8-1散水散水采用有砖、三合土、混凝土等材料铺设而成。其构造做法见图18-93、图18-94、图18-95（a）、（b）。图18-93砖散水构造图图18-94三合土散水构造图图18-95混凝土散水构造图散水横向坡度为5%。散水施工前，应在外墙面上画出散水上缘标高线，按横向坡度及散水宽度，向外立模板，模板顶面应为散水下缘标高（砖散水则挖土槽），模板顶面应高出室外地坪50mm。砖砌散水，应先拉线在土槽内砌一行立砖，砖顶面高出室外地坪50mm。散水基土挖成5%斜面，夯实三遍（如土质不良，应挖去10cm深，回填3：7灰土夯实三遍），基土面上铺砂，平砌砖，用砂灌缝。三合土及混凝土散水的施工同相应的地面面层。混凝土散水的转角处及每12m长要留置变形缝。转角处变形缝与外墙面成45°角，其他部位与外墙面相垂直。变形缝位置应避免在落水管口处。缝内填塞沥青砂浆。18-8-2明沟明沟采用有砖、毛石、混凝土等材料铺设而成。其构造做法参见图18-96（a）、（b），图18-97、图18-98（a）、（b）、（c）。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页图18-96砖明沟构造图图18-97毛石明沟构造图图18-98混凝土明沟构造图室外明沟的各构造层次应为：素土夯实、垫层和面层。其各层采用的材料、配合比、强度等级以及厚度等均应符合设计要求。施工时应按基土和同类垫层、面层有关章节中的施工要点与注意事项进行。水泥混凝土的明沟，应设置伸缩缝，其间距宜按各地气候条件和传统做法第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页确定，但间距不应大于10m。房屋转角处亦应设置伸缩缝，其缝与外墙面成45°角。明沟与建筑物连接处应设缝进行技术处理。上述缝宽度为20mm，缝内填塞沥青胶结料或沥青砂浆。室外明沟沟底排水纵坡应等于或大于0.5%，并应由基土（或基层）找坡。18-8-3踏步18-8-3-1室外入口踏步（台阶）台阶即室外入口踏步。常用台阶采用有水泥砂浆、水磨石、砖等材料铺设而成。还有采用毛石、条石、整体混凝土以及钢筋混凝土架空、预制混凝土板搁置、条石搁置等台阶。其构造做法见图18-99、图18-100、图18-101、图18-102、图18-103以及图18-104、图18-105、图18-106。图18-99水磨石台阶构造做法示意图第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页图18-100砖台阶构造做法示意图图18-101毛石台阶构造图图18-102条石台阶构造图第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页图18-103整体混凝土台阶构造图图18-104钢筋混凝土架空台阶构造图图18-105预制混凝土板搁置台阶构造图第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页图18-106条石搁置台阶构造图水泥砂浆台阶及水磨石台阶施工时，应按台阶的坡度将基土夯成斜面，以上的灰土也夯成斜面，然后立模板，现浇混凝土做成踏步，各踏步上的面层按照相应楼梯踏步面层进行施工。砖砌台阶施工时，基土夯成斜面，灰土则夯成踏步形。然后在灰土层上砌砖，每个踏步先砌一层平砖，再砌一层侧砖。台阶阳角处则平砌一砖见方。砖间缝隙要挤满砂浆。清水砖台阶则应用1：1.5水泥砂浆勾缝。18-8-3-2室内楼层踏步（踏步）室内楼层踏步，常用踏步面层采用水泥砂浆、水磨石（整体水磨石或预制水磨石板块）材料铺设而成。亦有采用大理石、花岗石和砖（缸砖、陶瓷地砖、水泥花砖）等板块材料铺设而成。1．组成材料所用的材料同本章“18-4整体面层铺设”和“18-5板块面层铺设”中同类面层中的组成材料。2．施工要点（1）楼梯踏步的高度，应以楼梯间结构层的标高结合楼梯上、下级踏步与平台、走道连接处面层的做法进行划分，以使铺设后每级踏步的高度与上一级踏步和下一级踏步的高度差不应大于10mm。（2）楼梯踏步面施工前，应在楼梯一侧墙面上画出各个踏步做面层后的高宽尺寸及形状，或按每个梯段的上、下...
