建筑门窗用通风器(07.03)VIP免费

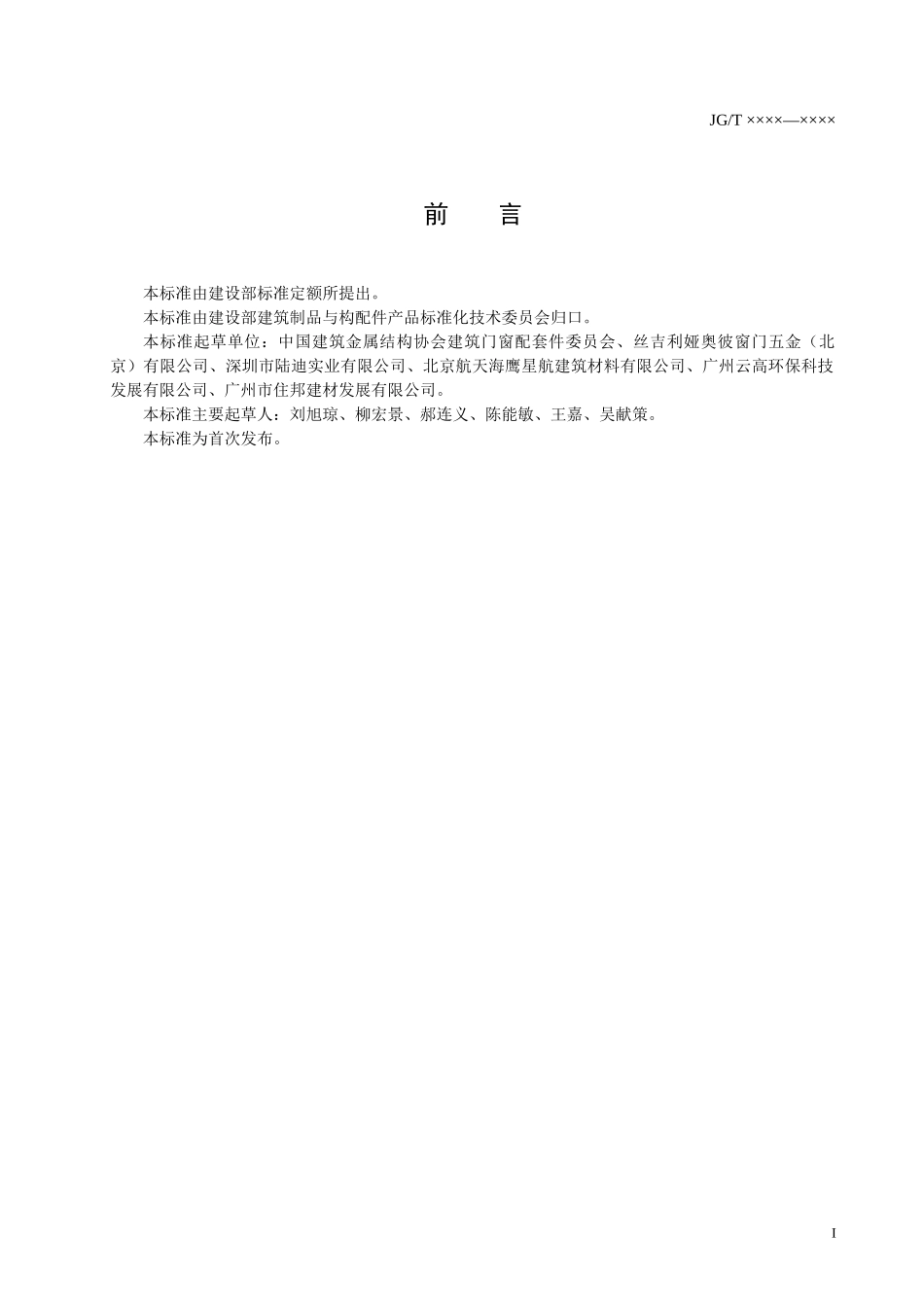

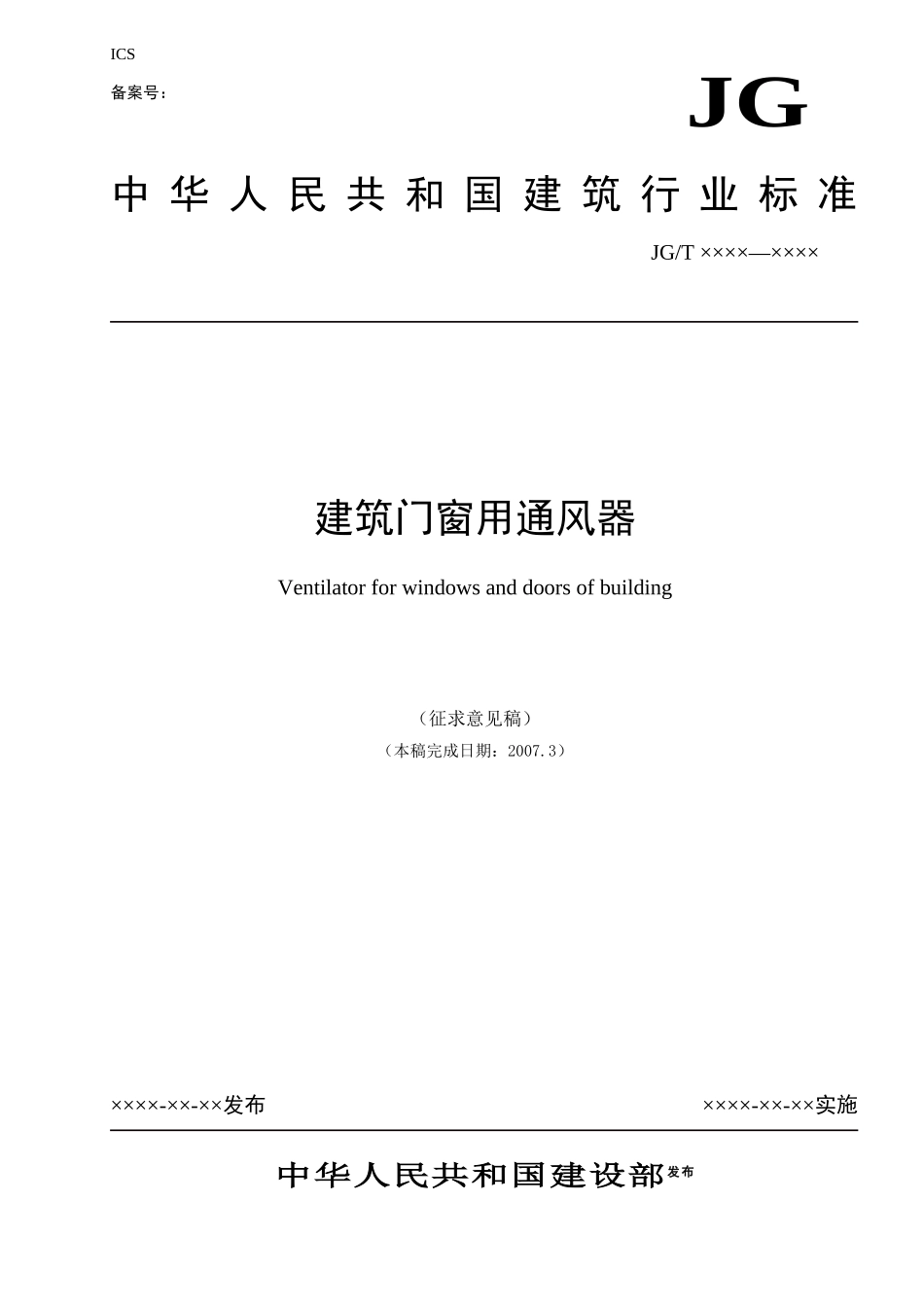

ICS备案号：中华人民共和国建筑行业标准JGJG/T××××—××××建筑门窗用通风器Ventilatorforwindowsanddoorsofbuilding（征求意见稿）（本稿完成日期：2007.3）××××-××-××发布××××-××-××实施中华人民共和国建设部发布JG/T××××—××××前言本标准由建设部标准定额所提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准起草单位：中国建筑金属结构协会建筑门窗配套件委员会、丝吉利娅奥彼窗门五金（北京）有限公司、深圳市陆迪实业有限公司、北京航天海鹰星航建筑材料有限公司、广州云高环保科技发展有限公司、广州市住邦建材发展有限公司。本标准主要起草人：刘旭琼、柳宏景、郝连义、陈能敏、王嘉、吴献策。本标准为首次发布。I第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页建筑门窗用通风器1范围本标准规定了建筑门窗用通风器的术语和定义、分类、材料、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于建筑门窗用通风器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7106建筑外窗抗风压性能分级及检测方法GB/T7107建筑外窗气密性能分级及检测方法GB/T7108建筑外窗水密性能分级及检测方法GB/T8478铝合金门GB/T8479铝合金窗GB/T8484建筑外窗保温性能分级及检测方法GB10802软质聚氨酯泡沫塑料GB/T14436工业产品保证文件GB/T19889.10声学建筑和建筑构件隔声测量第10部分：小建筑构件空气声隔声的实验室测量GBJ122-88工业企业噪声测量规范JG/T20-1999空气分布器试验方法JG/T140未增塑聚氯乙烯(PVC-U)塑料窗JG/T180未增塑聚氯乙烯(PVC-U)塑料门3术语和定义3.1建筑门窗用通风器ventilatorforwindowsanddoorsofbuilding安装于建筑物外围护结构(门窗、幕墙)上、墙体与门窗之间，在开启(工作)状态下具有一定抗风压、水密、气密、隔声等性能，并能实现室内外空气交换的可控通风装置。3.2自然通风器passiveventilator依靠室内外温差、风压等产生空气的压差实现通风的建筑门窗用通风器。3.3动力通风器motorventilator可依靠产品自身附加的动力送风装置实现通风的建筑门窗用通风器。4分类、代号和标记4.1分类、代号4.1.1名称代号第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页自然通风器ZTQ；动力通风器：动力进气通风器DJQ，动力排气通风器DPQ，动力进、排气可转换通风器DZQ，动力双向送风通风器DSQ。4.1.2功能代号隔声功能：有隔声功能设计G，无隔声功能W；热回收功能：有热回收功能设计R，无热回收功能设计W。4.1.3特性代号操作控制装置：手动(杆控、绳控)控制S，电动(电控、遥控等)控制D4.1.4主参数代号4.1.4.1自然通风器自然通风器主参数代号由以下两个主参数组成：a.开启状态时最大通风量(m3/h)；b.开启状态最大通风量时的隔声量极限(Dn,e,w)。4.1.4.2动力通风器动力式通风器主参数代号由以下四个参数组成：a.开启状态时最大通风量(m3/h)；b.开启状态最大通风量时的隔声量极限(Dn,e,w)；c.达到最大通风量，开启状态时的输入额定功率(W)；d.自噪声量(db)。4.2标记4.2.1标记方法产品标记有名称代号、功能代号、特性代号、主参数代号组成。4.2.1.1自然通风器————主参数(通风量、隔声量1）1）)代号特性代号功能代号名称代号4.2.1.2动力通风器———————主参数(通风量、隔声量）、功率、自噪声量)代号特性代号功能代号名称代号4.2.2标记示例1）1）隔声量：自然非隔声通风器无此参数的标记。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页自然带隔声功能手动通风器，最大通风量为40m3/h时隔声量为30dB。ZTQ-GW-S-40-30。动力隔声、有热回收功能的电动通风器，最大通风量为75m3/h时隔声量为44dB，开启状态时的输入额定功率16W...
