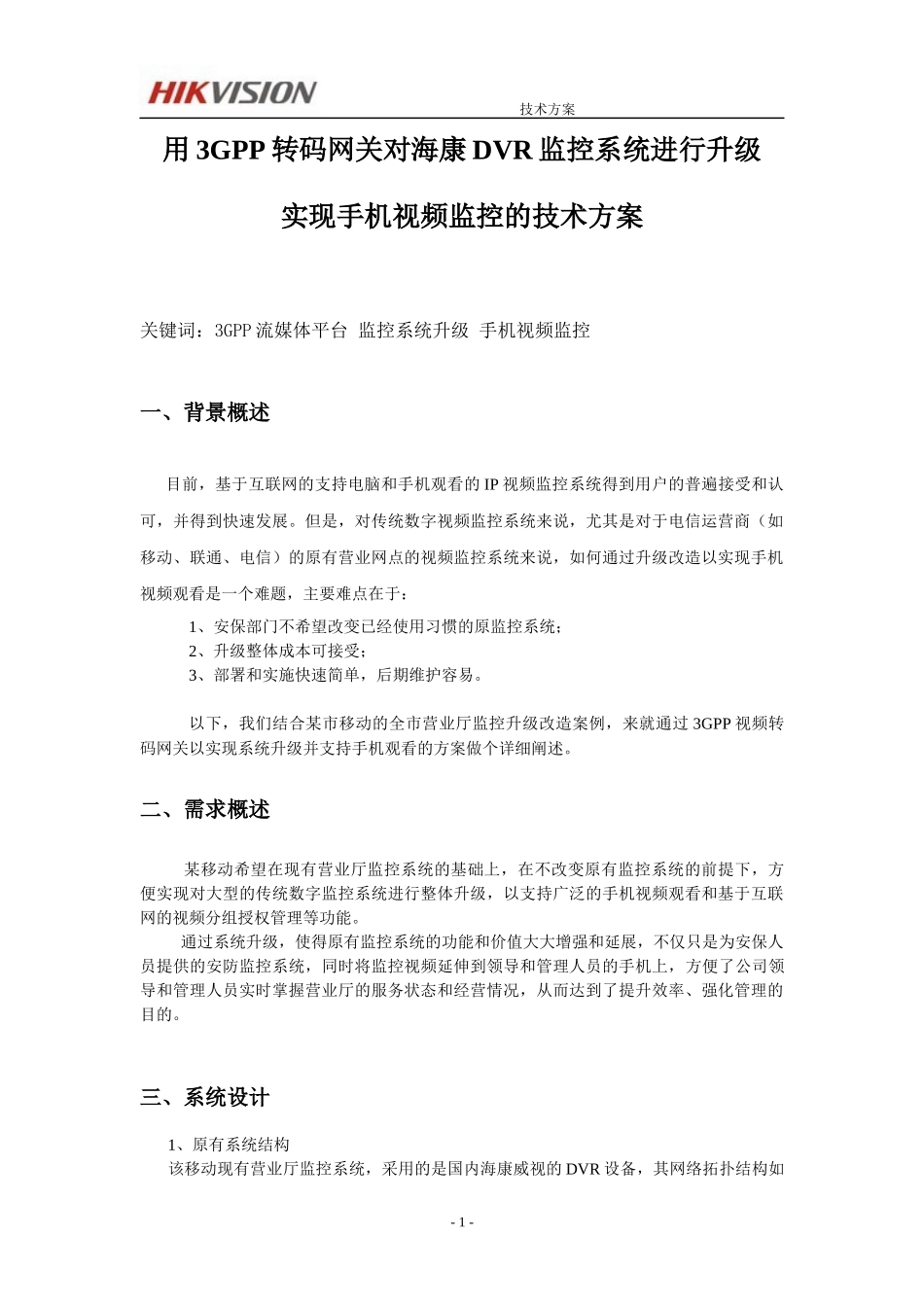

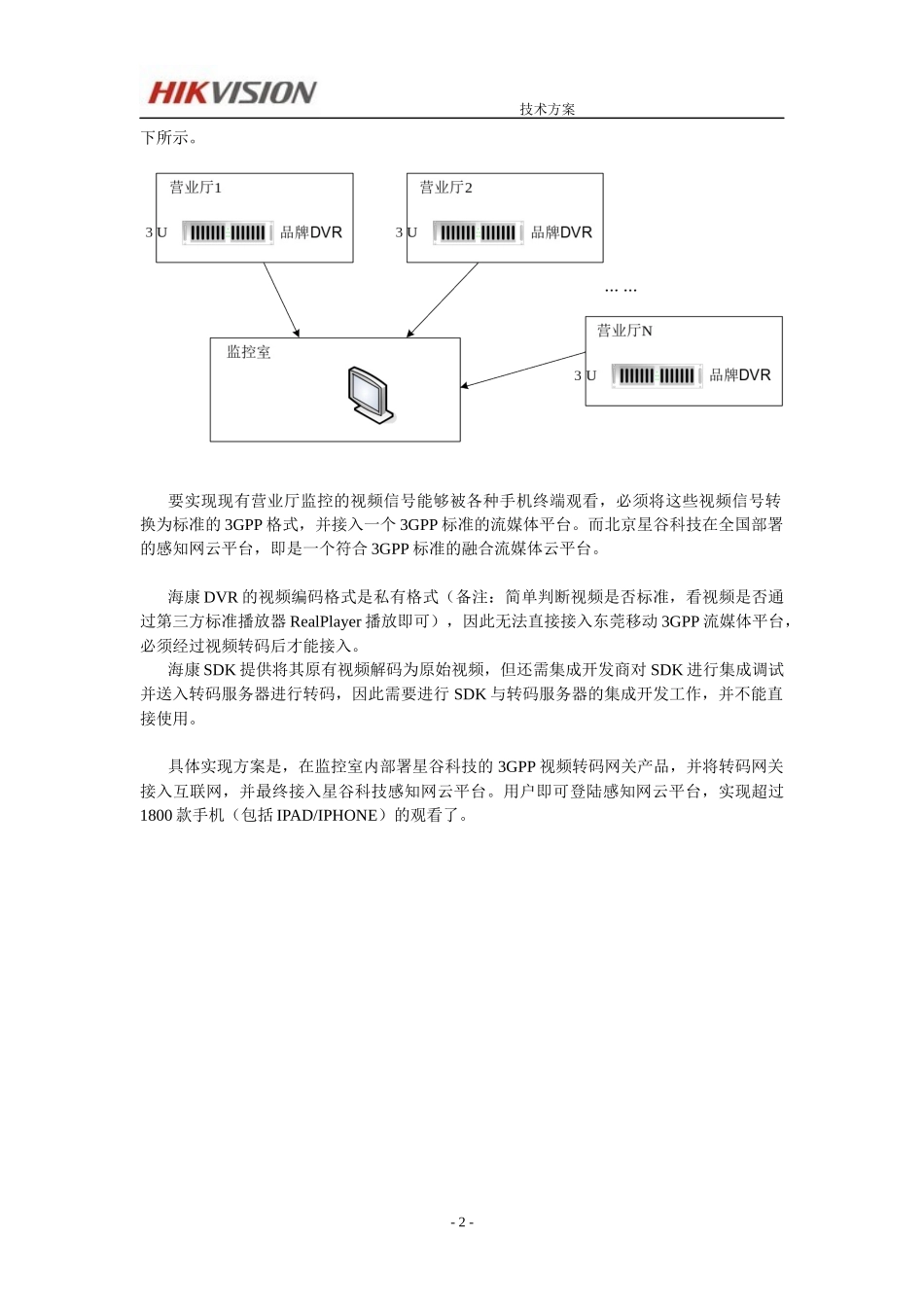

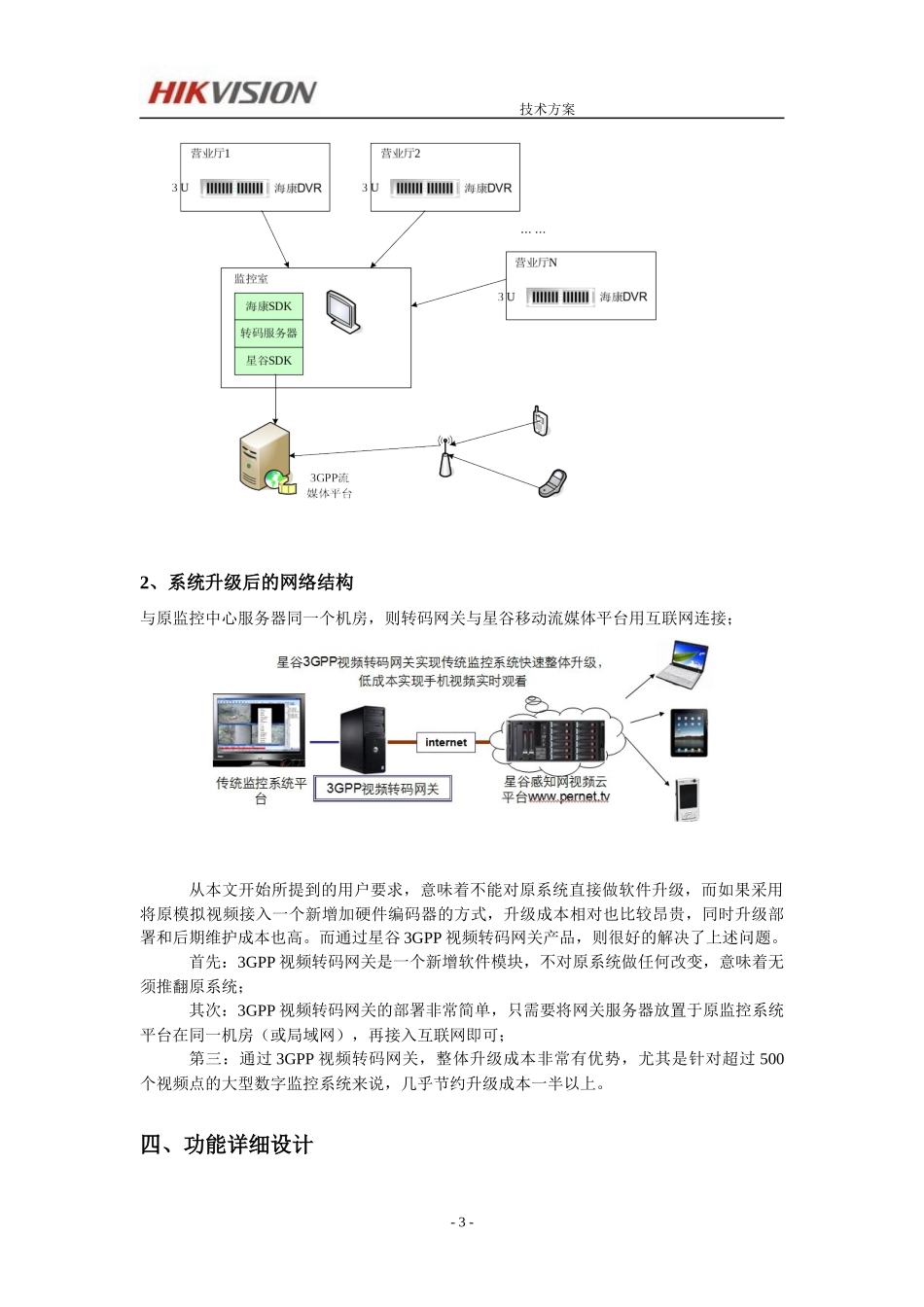

技术方案用3GPP转码网关对海康DVR监控系统进行升级实现手机视频监控的技术方案关键词：3GPP流媒体平台监控系统升级手机视频监控一、背景概述目前，基于互联网的支持电脑和手机观看的IP视频监控系统得到用户的普遍接受和认可，并得到快速发展。但是，对传统数字视频监控系统来说，尤其是对于电信运营商（如移动、联通、电信）的原有营业网点的视频监控系统来说，如何通过升级改造以实现手机视频观看是一个难题，主要难点在于：1、安保部门不希望改变已经使用习惯的原监控系统；2、升级整体成本可接受；3、部署和实施快速简单，后期维护容易。以下，我们结合某市移动的全市营业厅监控升级改造案例，来就通过3GPP视频转码网关以实现系统升级并支持手机观看的方案做个详细阐述。二、需求概述某移动希望在现有营业厅监控系统的基础上，在不改变原有监控系统的前提下，方便实现对大型的传统数字监控系统进行整体升级，以支持广泛的手机视频观看和基于互联网的视频分组授权管理等功能。通过系统升级，使得原有监控系统的功能和价值大大增强和延展，不仅只是为安保人员提供的安防监控系统，同时将监控视频延伸到领导和管理人员的手机上，方便了公司领导和管理人员实时掌握营业厅的服务状态和经营情况，从而达到了提升效率、强化管理的目的。三、系统设计1、原有系统结构该移动现有营业厅监控系统，采用的是国内海康威视的DVR设备，其网络拓扑结构如-1-技术方案下所示。要实现现有营业厅监控的视频信号能够被各种手机终端观看，必须将这些视频信号转换为标准的3GPP格式，并接入一个3GPP标准的流媒体平台。而北京星谷科技在全国部署的感知网云平台，即是一个符合3GPP标准的融合流媒体云平台。海康DVR的视频编码格式是私有格式（备注：简单判断视频是否标准，看视频是否通过第三方标准播放器RealPlayer播放即可），因此无法直接接入东莞移动3GPP流媒体平台，必须经过视频转码后才能接入。海康SDK提供将其原有视频解码为原始视频，但还需集成开发商对SDK进行集成调试并送入转码服务器进行转码，因此需要进行SDK与转码服务器的集成开发工作，并不能直接使用。具体实现方案是，在监控室内部署星谷科技的3GPP视频转码网关产品，并将转码网关接入互联网，并最终接入星谷科技感知网云平台。用户即可登陆感知网云平台，实现超过1800款手机（包括IPAD/IPHONE）的观看了。-2-技术方案2、系统升级后的网络结构与原监控中心服务器同一个机房，则转码网关与星谷移动流媒体平台用互联网连接；从本文开始所提到的用户要求，意味着不能对原系统直接做软件升级，而如果采用将原模拟视频接入一个新增加硬件编码器的方式，升级成本相对也比较昂贵，同时升级部署和后期维护成本也高。而通过星谷3GPP视频转码网关产品，则很好的解决了上述问题。首先：3GPP视频转码网关是一个新增软件模块，不对原系统做任何改变，意味着无须推翻原系统；其次：3GPP视频转码网关的部署非常简单，只需要将网关服务器放置于原监控系统平台在同一机房（或局域网），再接入互联网即可；第三：通过3GPP视频转码网关，整体升级成本非常有优势，尤其是针对超过500个视频点的大型数字监控系统来说，几乎节约升级成本一半以上。四、功能详细设计-3-技术方案1、转码网关的工作原理设计2、用户界面设计用户登陆东莞移动行业应用3GPP流媒体平台界面，通过用户鉴权，利用视频分组及菜单方式，任意选择一路视频观看。界面的分组及菜单模式：××区--××营业厅--收银台--入口-大厅-××营业厅-收银台-入口-大厅…………××区×××镇×××镇五、系统安全设计流媒体平台应当支持防止非法用户通过URL盗看视频服务。系统通过3层认证机制来保证。第一层认证，根据用户的手机号码进行认证。通过用户输入的手机号码和密码或移-4-技术方案动WAP网关对于手机号码的准确识别，可以保证用户确认的准确性。第二层认证,对于用户观看的视频链接，增加了3个校验内容，*msisdn=137xxxxxxxx,手机号码*timestamp=20070127223034,时间戳，格式为年月日时分秒*encrypt=3a48cd67cc45c61d46f3496975086，加密串。根据用户的手机号，观看的具体时间，通过MD5加密运算得...
