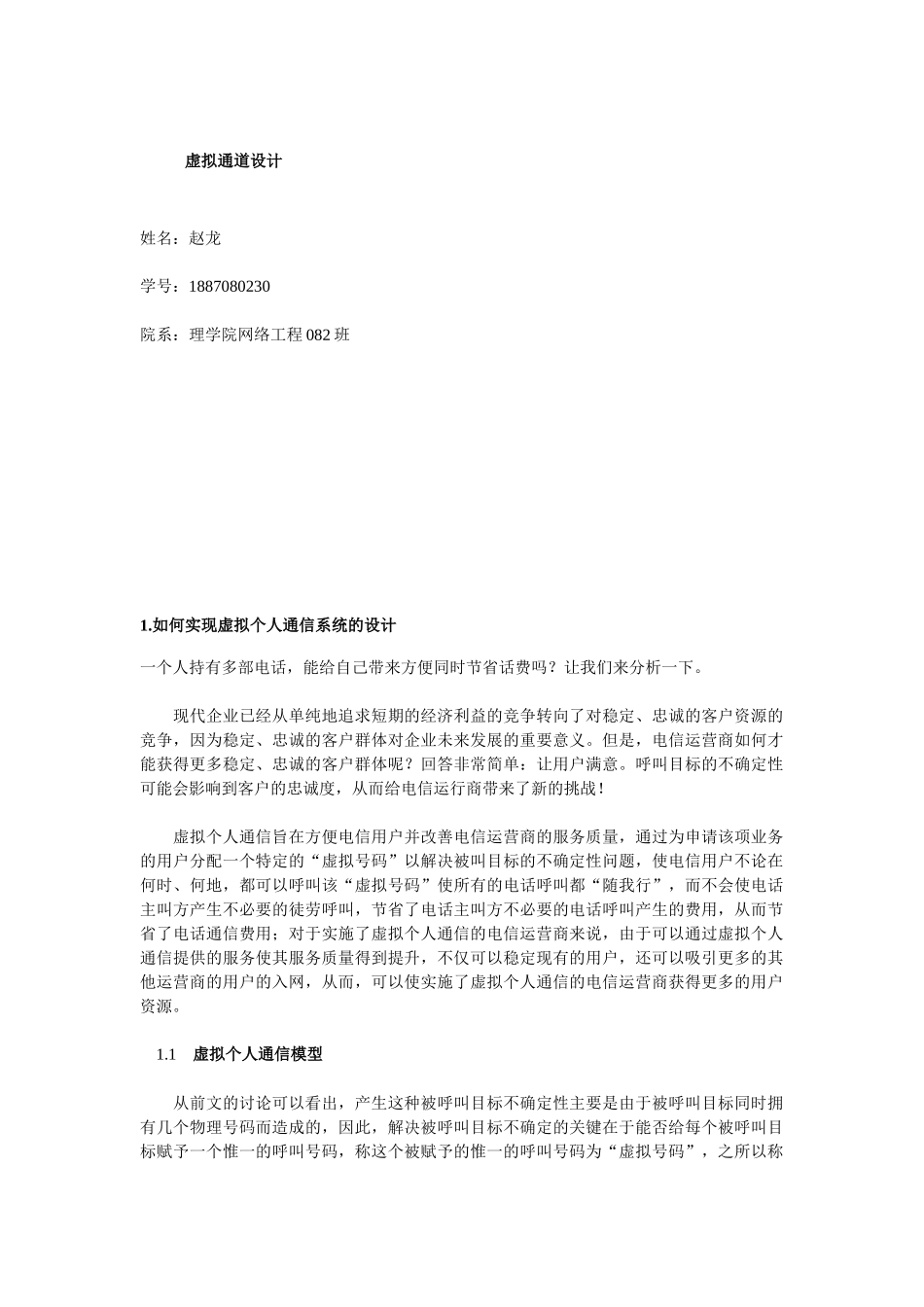

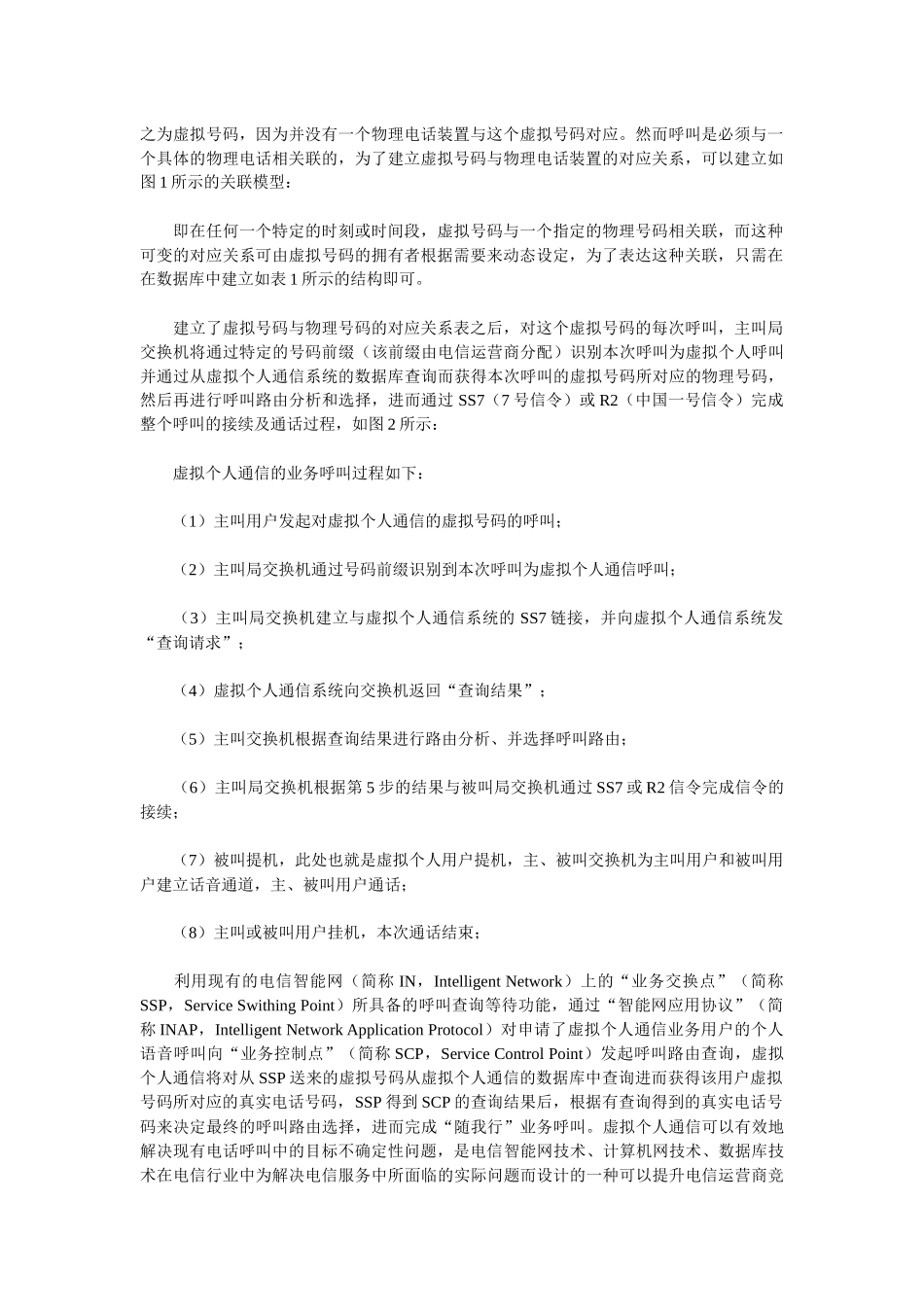

虚拟通道设计姓名：赵龙学号：1887080230院系：理学院网络工程082班1.如何实现虚拟个人通信系统的设计一个人持有多部电话，能给自己带来方便同时节省话费吗？让我们来分析一下。现代企业已经从单纯地追求短期的经济利益的竞争转向了对稳定、忠诚的客户资源的竞争，因为稳定、忠诚的客户群体对企业未来发展的重要意义。但是，电信运营商如何才能获得更多稳定、忠诚的客户群体呢？回答非常简单：让用户满意。呼叫目标的不确定性可能会影响到客户的忠诚度，从而给电信运行商带来了新的挑战！虚拟个人通信旨在方便电信用户并改善电信运营商的服务质量，通过为申请该项业务的用户分配一个特定的“虚拟号码”以解决被叫目标的不确定性问题，使电信用户不论在何时、何地，都可以呼叫该“虚拟号码”使所有的电话呼叫都“随我行”，而不会使电话主叫方产生不必要的徒劳呼叫，节省了电话主叫方不必要的电话呼叫产生的费用，从而节省了电话通信费用；对于实施了虚拟个人通信的电信运营商来说，由于可以通过虚拟个人通信提供的服务使其服务质量得到提升，不仅可以稳定现有的用户，还可以吸引更多的其他运营商的用户的入网，从而，可以使实施了虚拟个人通信的电信运营商获得更多的用户资源。1.1虚拟个人通信模型从前文的讨论可以看出，产生这种被呼叫目标不确定性主要是由于被呼叫目标同时拥有几个物理号码而造成的，因此，解决被呼叫目标不确定的关键在于能否给每个被呼叫目标赋予一个惟一的呼叫号码，称这个被赋予的惟一的呼叫号码为“虚拟号码”，之所以称之为虚拟号码，因为并没有一个物理电话装置与这个虚拟号码对应。然而呼叫是必须与一个具体的物理电话相关联的，为了建立虚拟号码与物理电话装置的对应关系，可以建立如图1所示的关联模型：即在任何一个特定的时刻或时间段，虚拟号码与一个指定的物理号码相关联，而这种可变的对应关系可由虚拟号码的拥有者根据需要来动态设定，为了表达这种关联，只需在在数据库中建立如表1所示的结构即可。建立了虚拟号码与物理号码的对应关系表之后，对这个虚拟号码的每次呼叫，主叫局交换机将通过特定的号码前缀（该前缀由电信运营商分配）识别本次呼叫为虚拟个人呼叫并通过从虚拟个人通信系统的数据库查询而获得本次呼叫的虚拟号码所对应的物理号码，然后再进行呼叫路由分析和选择，进而通过SS7（7号信令）或R2（中国一号信令）完成整个呼叫的接续及通话过程，如图2所示：虚拟个人通信的业务呼叫过程如下：（1）主叫用户发起对虚拟个人通信的虚拟号码的呼叫；（2）主叫局交换机通过号码前缀识别到本次呼叫为虚拟个人通信呼叫；（3）主叫局交换机建立与虚拟个人通信系统的SS7链接，并向虚拟个人通信系统发“查询请求”；（4）虚拟个人通信系统向交换机返回“查询结果”；（5）主叫交换机根据查询结果进行路由分析、并选择呼叫路由；（6）主叫局交换机根据第5步的结果与被叫局交换机通过SS7或R2信令完成信令的接续；（7）被叫提机，此处也就是虚拟个人用户提机，主、被叫交换机为主叫用户和被叫用户建立话音通道，主、被叫用户通话；（8）主叫或被叫用户挂机，本次通话结束；利用现有的电信智能网（简称IN，IntelligentNetwork）上的“业务交换点”（简称SSP，ServiceSwithingPoint）所具备的呼叫查询等待功能，通过“智能网应用协议”（简称INAP，IntelligentNetworkApplicationProtocol）对申请了虚拟个人通信业务用户的个人语音呼叫向“业务控制点”（简称SCP，ServiceControlPoint）发起呼叫路由查询，虚拟个人通信将对从SSP送来的虚拟号码从虚拟个人通信的数据库中查询进而获得该用户虚拟号码所对应的真实电话号码，SSP得到SCP的查询结果后，根据有查询得到的真实电话号码来决定最终的呼叫路由选择，进而完成“随我行”业务呼叫。虚拟个人通信可以有效地解决现有电话呼叫中的目标不确定性问题，是电信智能网技术、计算机网技术、数据库技术在电信行业中为解决电信服务中所面临的实际问题而设计的一种可以提升电信运营商竞争能力的电信增值业务系统。虚拟个人通信的组成结构如图3所示：“虚拟个人通信”的组成部分包括：●SS7/智能网网关SS7/智能网...
