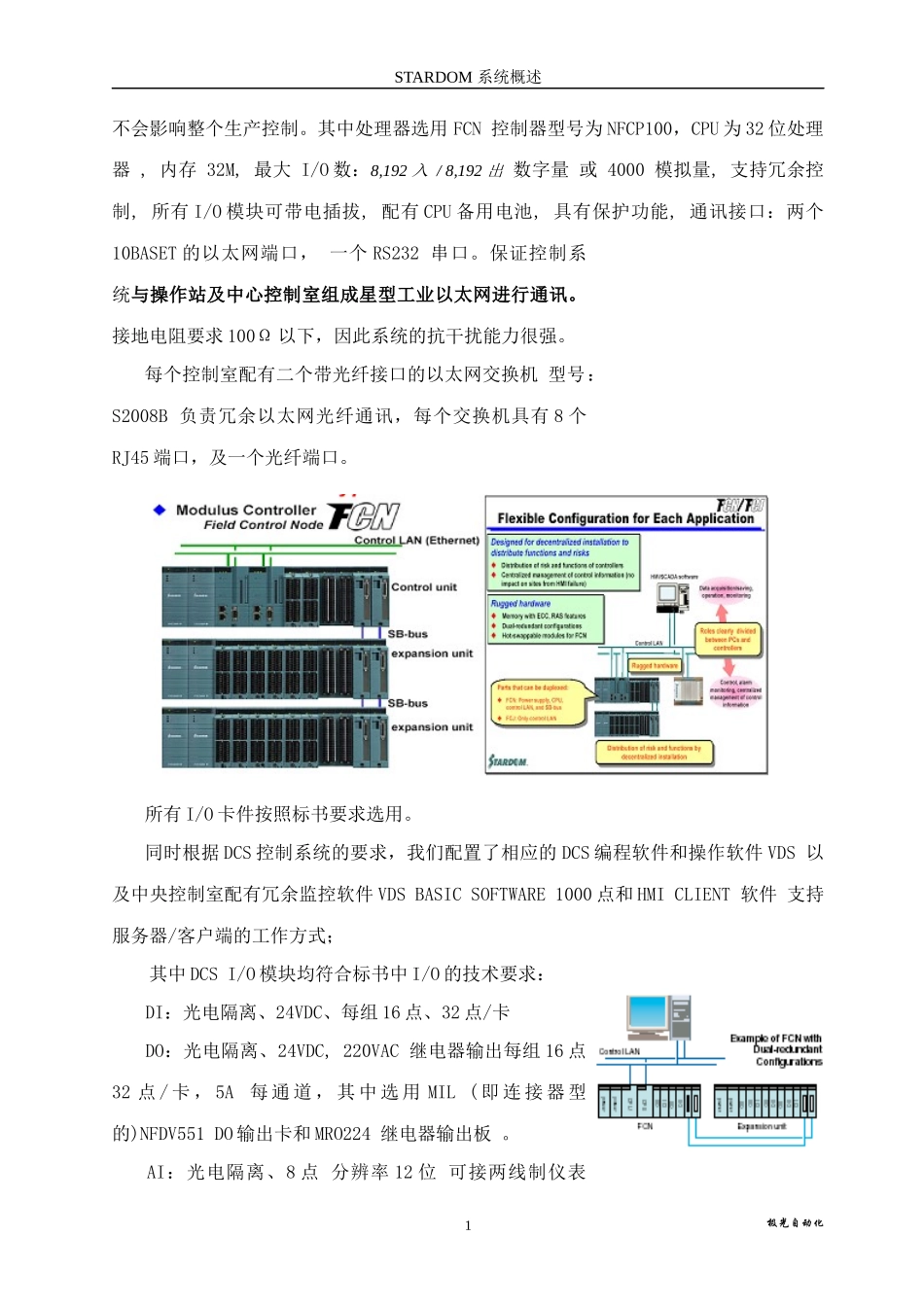

STARDOM系统概述日本横河公司集散控制系统（DCS）STARDOM概述1、DCS硬件的详细描述及控制功能横河电机（YOKOGAWA）是专业从事控制系统产品的研发及制造的厂商,1975年在世界上第一个推出DCS产品。其DCS一向以高可靠性著称于世，在世界上已有十五万套横河电机的DCS在运行，其DCS在中国的市场占有率在50%以上。横河公司先进的STARDOM产品，它的灵活性，可靠性以及性价比非常高。其中处理器，电源，以太网络全部配置成冗余工作的方式，而且功能强大的操作软件及服务器软件可以保证控制系统的更好的运行。STARDOM系统结构图下面描述一个典型的STARDOMDCS系统的主要配置。在这个实例中，5个分控站分别配置了5套最先进的STARDOM系列控制站和操作站，其中控制站全部采用冗余的控制方式，即双控制器，双电源，双通讯卡，实现控制系统完全冗余，保证系统在主控制器发生故障时，无扰动的切换到后备控制器进行工作，而极光自动化0STARDOM系统概述不会影响整个生产控制。其中处理器选用FCN控制器型号为NFCP100，CPU为32位处理器,内存32M,最大I/O数：8,192入/8,192出数字量或4000模拟量,支持冗余控制,所有I/O模块可带电插拔,配有CPU备用电池,具有保护功能,通讯接口：两个10BASET的以太网端口，一个RS232串口。保证控制系统与操作站及中心控制室组成星型工业以太网进行通讯。接地电阻要求100Ω以下，因此系统的抗干扰能力很强。每个控制室配有二个带光纤接口的以太网交换机型号：S2008B负责冗余以太网光纤通讯，每个交换机具有8个RJ45端口，及一个光纤端口。所有I/O卡件按照标书要求选用。同时根据DCS控制系统的要求，我们配置了相应的DCS编程软件和操作软件VDS以及中央控制室配有冗余监控软件VDSBASICSOFTWARE1000点和HMICLIENT软件支持服务器/客户端的工作方式；其中DCSI/O模块均符合标书中I/O的技术要求：DI：光电隔离、24VDC、每组16点、32点/卡DO：光电隔离、24VDC,220VAC继电器输出每组16点、32点/卡，5A每通道，其中选用MIL(即连接器型的)NFDV551DO输出卡和MRO224继电器输出板。AI：光电隔离、8点分辨率12位可接两线制仪表极光自动化1STARDOM系统概述（控制柜端子对现场供电）AO：光电隔离、4路输出/4路输入分辨率15位I/O点数统计表：一般为I/O平均余量大于40%，机架平均余量大于40%。每个机架提供10个槽位，其中CPU占两个槽位，同时可以通过SN通讯模件进行机架扩展。2、DCS的通讯网络本系统的网络结构分为主网，支网和I/O网络，详见网络结构图:主干网络是连接各控制室和中央控制室监控计算机的网络，采用冗余工业以太网，通讯速率10/100Mbps，此网络是先进的工业控制网络，具有速度快，效率高，数据实时性好，抗干扰性强，符合自动化系统发展的需要等特点。支网为各现场站的星型工业以太网，通讯速率10/100Mbps.I/O网采用先进的现场总线网络SN网，通讯速率128Mbps，通讯介质同轴电缆。负责控制单元与I/O的通讯，并且可以扩展I/O模板的数量。保证实时数据通讯。这样实现了中央控制室的监控站，可以对各个DCS站的数据进行采集控制，并且可以通过网络对DCS进行在线编程，完成整个工厂的自动化控制功能。3、监控系统概述横河公司自己开发的DCS操作软件VDS,和HMICLIENT。它不但对DCS产品提供支持而且包含了对第三方设备的通讯程序,实现SCADA的功能。4、工厂中央控制室监控系统及DCS操作软件功能描述如下：首先，为了保证工厂的正常、稳定运行，在极光自动化2STARDOM系统概述控制室里设置一台组态和监控计算机配有VDSBASICSOFTWARE1000点服务器软件，连接到工业以态网上负责数据的采集和传输,。两台操作站配有客户端操作软件HMICLIENT.这里要说明的是VDSBASICSOFTWARE是具有组态，开发功能的服务器软件，配置在中央控制室，HMICLIENT操作软件作为它的客户端操作软件，进行图形监视，现场采集数据等功能。同时根据要求还配有其它功能软件，如报表软件，测试软件，趋势软件及文件生成软件等。而在每个分控站分别根据I/O点数要求配有5套VDSRUNTIME版软件和5套HMICLIENT软件，共同负责本地控制系统的运行监视，控制，报警确认等功能。a.数据采集、监控、信息管理VDS是横河公司开发的工厂监控系统的软...
