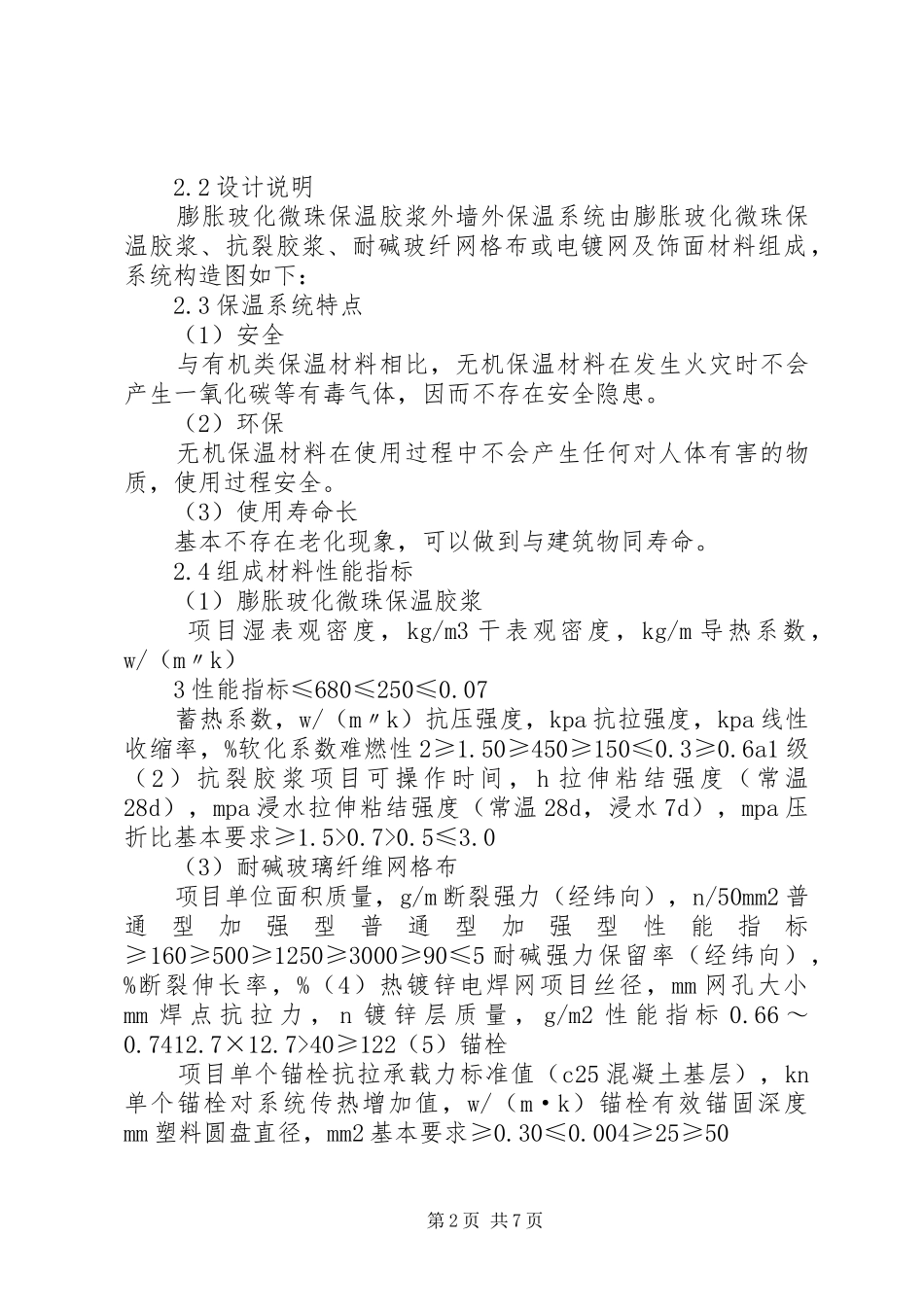

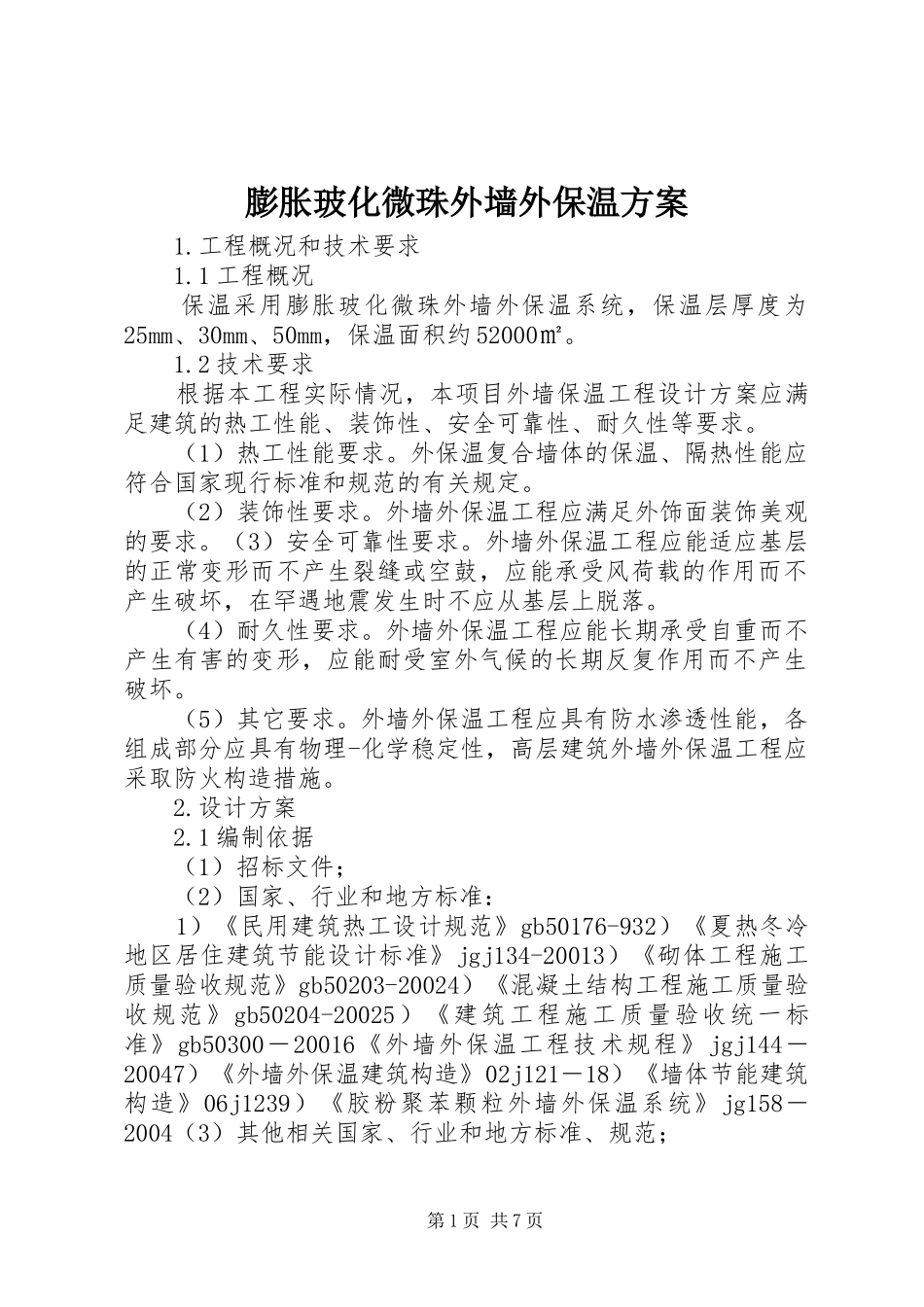

膨胀玻化微珠外墙外保温方案1.工程概况和技术要求1.1工程概况保温采用膨胀玻化微珠外墙外保温系统，保温层厚度为25mm、30mm、50mm，保温面积约52000㎡。1.2技术要求根据本工程实际情况，本项目外墙保温工程设计方案应满足建筑的热工性能、装饰性、安全可靠性、耐久性等要求。（1）热工性能要求。外保温复合墙体的保温、隔热性能应符合国家现行标准和规范的有关规定。（2）装饰性要求。外墙外保温工程应满足外饰面装饰美观的要求。（3）安全可靠性要求。外墙外保温工程应能适应基层的正常变形而不产生裂缝或空鼓，应能承受风荷载的作用而不产生破坏，在罕遇地震发生时不应从基层上脱落。（4）耐久性要求。外墙外保温工程应能长期承受自重而不产生有害的变形，应能耐受室外气候的长期反复作用而不产生破坏。（5）其它要求。外墙外保温工程应具有防水渗透性能，各组成部分应具有物理-化学稳定性，高层建筑外墙外保温工程应采取防火构造措施。2.设计方案2.1编制依据（1）招标文件；（2）国家、行业和地方标准：1）《民用建筑热工设计规范》gb50176-932）《夏热冬冷地区居住建筑节能设计标准》jgj134-20013）《砌体工程施工质量验收规范》gb50203-20024）《混凝土结构工程施工质量验收规范》gb50204-20025）《建筑工程施工质量验收统一标准》gb50300－20016《外墙外保温工程技术规程》jgj144－20047）《外墙外保温建筑构造》02j121－18）《墙体节能建筑构造》06j1239）《胶粉聚苯颗粒外墙外保温系统》jg158－2004（3）其他相关国家、行业和地方标准、规范；第1页共7页2.2设计说明膨胀玻化微珠保温胶浆外墙外保温系统由膨胀玻化微珠保温胶浆、抗裂胶浆、耐碱玻纤网格布或电镀网及饰面材料组成，系统构造图如下：2.3保温系统特点（1）安全与有机类保温材料相比，无机保温材料在发生火灾时不会产生一氧化碳等有毒气体，因而不存在安全隐患。（2）环保无机保温材料在使用过程中不会产生任何对人体有害的物质，使用过程安全。（3）使用寿命长基本不存在老化现象，可以做到与建筑物同寿命。2.4组成材料性能指标（1）膨胀玻化微珠保温胶浆项目湿表观密度，kg/m3干表观密度，kg/m导热系数，w/（m〃k）3性能指标≤680≤250≤0.07蓄热系数，w/（m〃k）抗压强度，kpa抗拉强度，kpa线性收缩率，%软化系数难燃性2≥1.50≥450≥150≤0.3≥0.6a1级（2）抗裂胶浆项目可操作时间，h拉伸粘结强度（常温28d），mpa浸水拉伸粘结强度（常温28d，浸水7d），mpa压折比基本要求≥1.5>0.7>0.5≤3.0（3）耐碱玻璃纤维网格布项目单位面积质量，g/m断裂强力（经纬向），n/50mm2普通型加强型普通型加强型性能指标≥160≥500≥1250≥3000≥90≤5耐碱强力保留率（经纬向），%断裂伸长率，%（4）热镀锌电焊网项目丝径，mm网孔大小mm焊点抗拉力，n镀锌层质量，g/m2性能指标0.66～0.7412.7×12.7>40≥122（5）锚栓项目单个锚栓抗拉承载力标准值（c25混凝土基层），kn单个锚栓对系统传热增加值，w/（m·k）锚栓有效锚固深度mm塑料圆盘直径，mm2基本要求≥0.30≤0.004≥25≥50第2页共7页2.5节点大样图l100注：1、网格布宽度l根据产品出厂宽度确定，但不得大于1.2m。2、网格布连接方式采用搭接，搭接距离不得低于100mm。3.涂料系统抗裂防护层中，首层采用双层网格布，二层以上采用单层网格布。1网格布连接网格布平面连接构造详图膨胀玻化微珠外墙外保温方案.doc免费为全国范文类知名网站，下载全文稍作修改便可使用，即刻完成写稿任务。支付6元已有11人下载下载这篇word文档膨胀玻化微珠外墙外保温方案（2）.doc免费为全国范文类知名网站，下载全文稍作修改便可使用，即刻完成写稿任务。支付6元已有11人下载下载这篇word文档水泥砂浆防水油膏1水泥砂浆窗上口防水油膏100现浇或预制钢筋混凝土窗台板，见个体工程设计2窗下口带窗套的窗洞口详图（1）水泥砂浆防水油膏1水泥砂浆窗上口防水油膏附加耐碱玻纤网格布一层2窗下口带窗套的窗洞口详图（2）防水油膏防水油膏防水油膏1涂料饰面系统飘窗构造详图聚合物水泥防水砂浆（复合耐碱玻纤网格布二层）12胶粉聚苯颗粒保温浆料兼找坡φ40排水管伸出100抗裂砂浆摸薄抹面层（复合耐碱玻...
