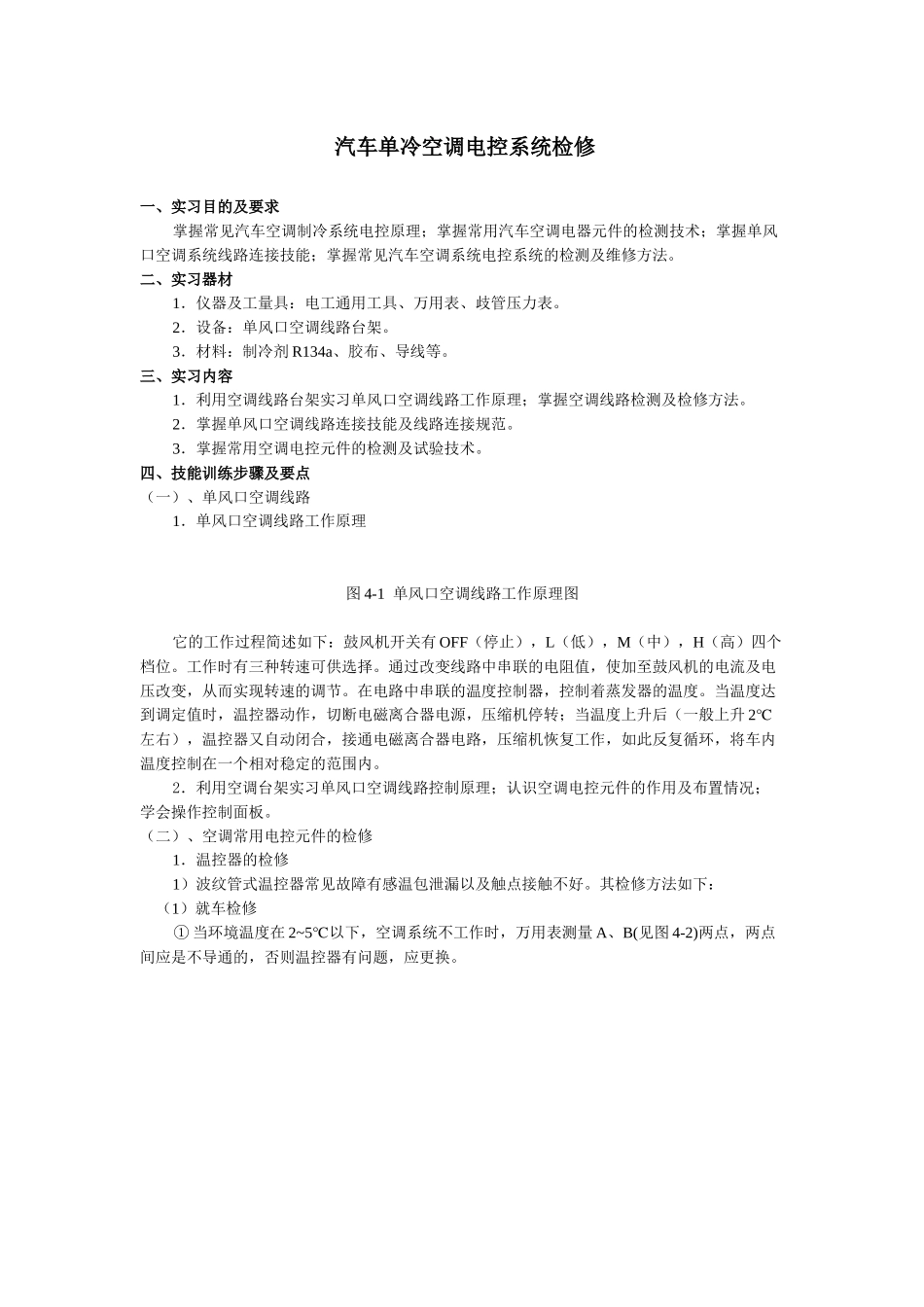

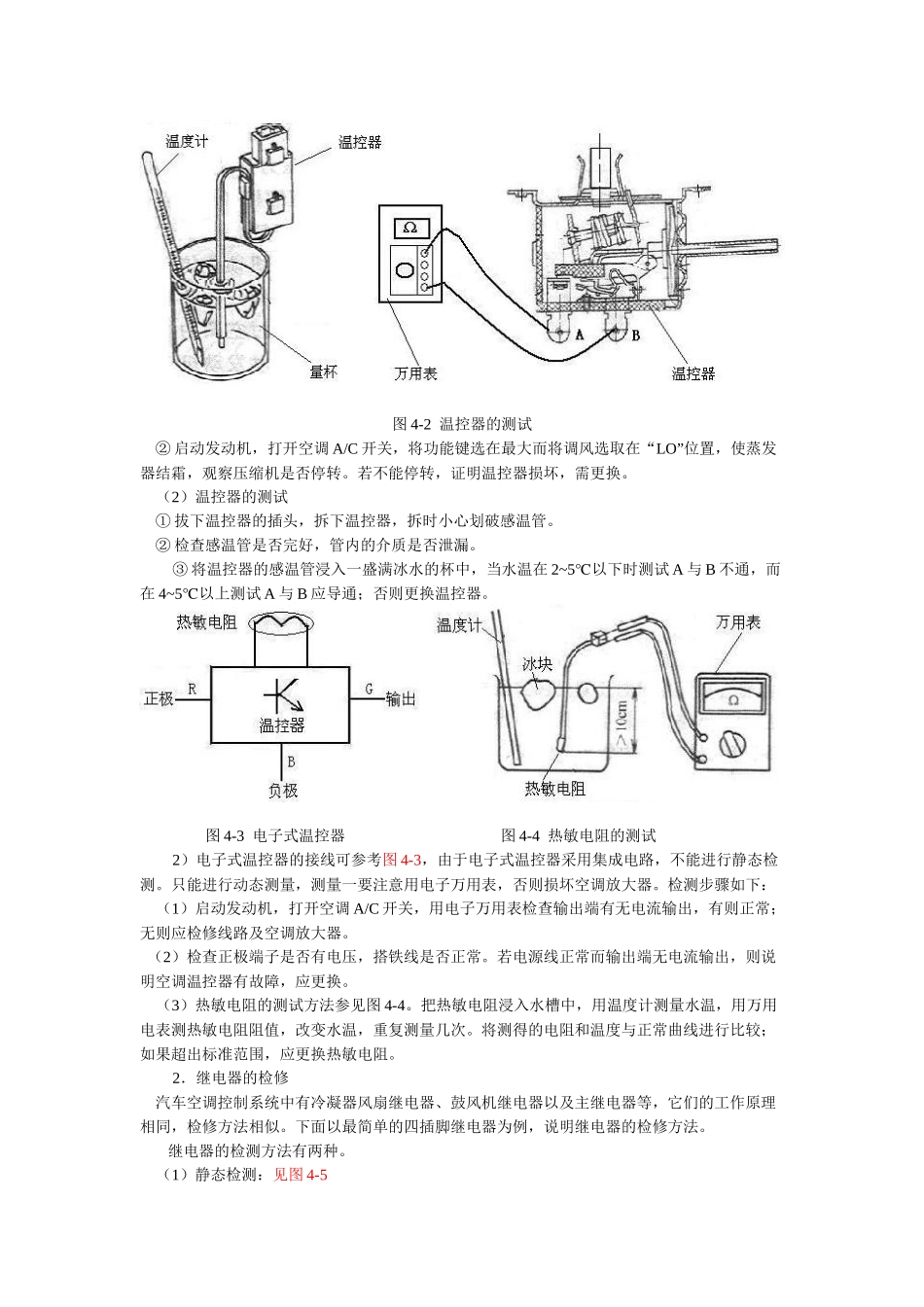

汽车单冷空调电控系统检修一、实习目的及要求掌握常见汽车空调制冷系统电控原理；掌握常用汽车空调电器元件的检测技术；掌握单风口空调系统线路连接技能；掌握常见汽车空调系统电控系统的检测及维修方法。二、实习器材1．仪器及工量具：电工通用工具、万用表、歧管压力表。2．设备：单风口空调线路台架。3．材料：制冷剂R134a、胶布、导线等。三、实习内容1．利用空调线路台架实习单风口空调线路工作原理；掌握空调线路检测及检修方法。2．掌握单风口空调线路连接技能及线路连接规范。3．掌握常用空调电控元件的检测及试验技术。四、技能训练步骤及要点（一）、单风口空调线路1．单风口空调线路工作原理图4-1单风口空调线路工作原理图它的工作过程简述如下：鼓风机开关有OFF（停止），L（低），M（中），H（高）四个档位。工作时有三种转速可供选择。通过改变线路中串联的电阻值，使加至鼓风机的电流及电压改变，从而实现转速的调节。在电路中串联的温度控制器，控制着蒸发器的温度。当温度达到调定值时，温控器动作，切断电磁离合器电源，压缩机停转；当温度上升后（一般上升2℃左右），温控器又自动闭合，接通电磁离合器电路，压缩机恢复工作，如此反复循环，将车内温度控制在一个相对稳定的范围内。2．利用空调台架实习单风口空调线路控制原理；认识空调电控元件的作用及布置情况；学会操作控制面板。（二）、空调常用电控元件的检修1．温控器的检修1）波纹管式温控器常见故障有感温包泄漏以及触点接触不好。其检修方法如下：（1）就车检修①当环境温度在2~5℃以下，空调系统不工作时，万用表测量A、B(见图4-2)两点，两点间应是不导通的，否则温控器有问题，应更换。图4-2温控器的测试②启动发动机，打开空调A/C开关，将功能键选在最大而将调风选取在“LO”位置，使蒸发器结霜，观察压缩机是否停转。若不能停转，证明温控器损坏，需更换。（2）温控器的测试①拔下温控器的插头，拆下温控器，拆时小心划破感温管。②检查感温管是否完好，管内的介质是否泄漏。③将温控器的感温管浸入一盛满冰水的杯中，当水温在2~5℃以下时测试A与B不通，而在4~5℃以上测试A与B应导通；否则更换温控器。图4-3电子式温控器图4-4热敏电阻的测试2）电子式温控器的接线可参考图4-3，由于电子式温控器采用集成电路，不能进行静态检测。只能进行动态测量，测量一要注意用电子万用表，否则损坏空调放大器。检测步骤如下：（1）启动发动机，打开空调A/C开关，用电子万用表检查输出端有无电流输出，有则正常；无则应检修线路及空调放大器。（2）检查正极端子是否有电压，搭铁线是否正常。若电源线正常而输出端无电流输出，则说明空调温控器有故障，应更换。（3）热敏电阻的测试方法参见图4-4。把热敏电阻浸入水槽中，用温度计测量水温，用万用电表测热敏电阻阻值，改变水温，重复测量几次。将测得的电阻和温度与正常曲线进行比较；如果超出标准范围，应更换热敏电阻。2．继电器的检修汽车空调控制系统中有冷凝器风扇继电器、鼓风机继电器以及主继电器等，它们的工作原理相同，检修方法相似。下面以最简单的四插脚继电器为例，说明继电器的检修方法。继电器的检测方法有两种。（1）静态检测：见图4-5①用万用表测85、86之间的电阻，电阻值应为几欧到几十欧不等。②用万用表测30、87之间的电阻，其阻值应为无穷大，否则应更换。（2）动态检测：见图4-6①在85、86之间加上12V的电压，应听到“叭”的继电器吸合声。②用万用表测30、87之间应导通，否则更换。图4-5继电器的静态检测图4-6继电器的动态检测3．压力开关（三重压力开关）的检修三重压力开关由一个双重压力开关和一个中压力开关组成，其检测方法如下：（1）把歧管压力表安装到制冷系统中；（2）从压力开关上脱开连接器。启动发动机并使其保持约1500rPm/min的转速运转。检查压力开关的方法如图4-7所示：将万用表的正极引线与端子4相连，负极引线与端子1相连。当低压端压力低于0.106MPa或高压端压力高于3.14MPa时，不导通，当低压端低压高于0.106MPa或高压端低于3.14MPa时导通。图4-7三重压力开关的测试将万用表的正极引线与端子2相连，负极引线与端子3...
