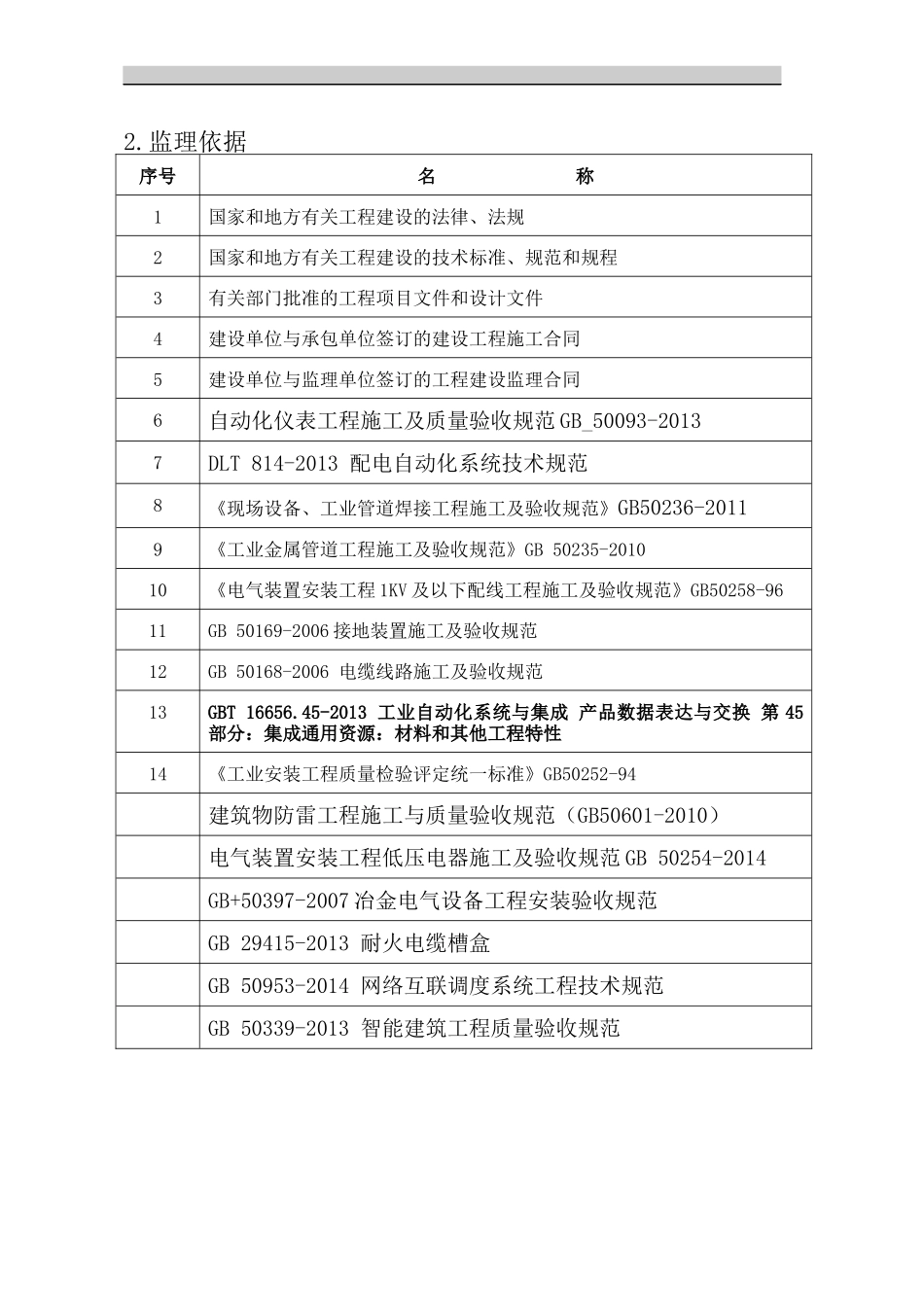

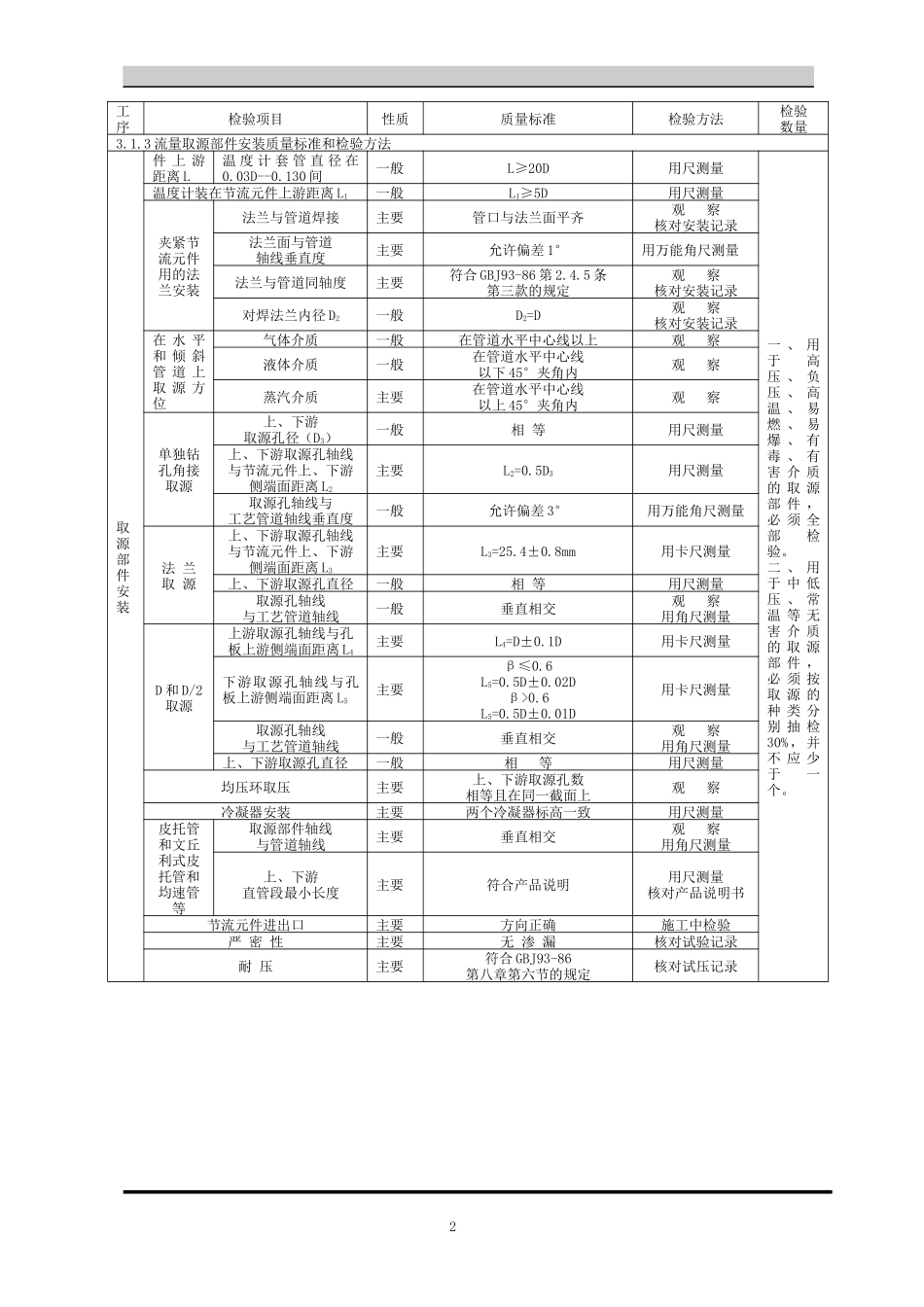

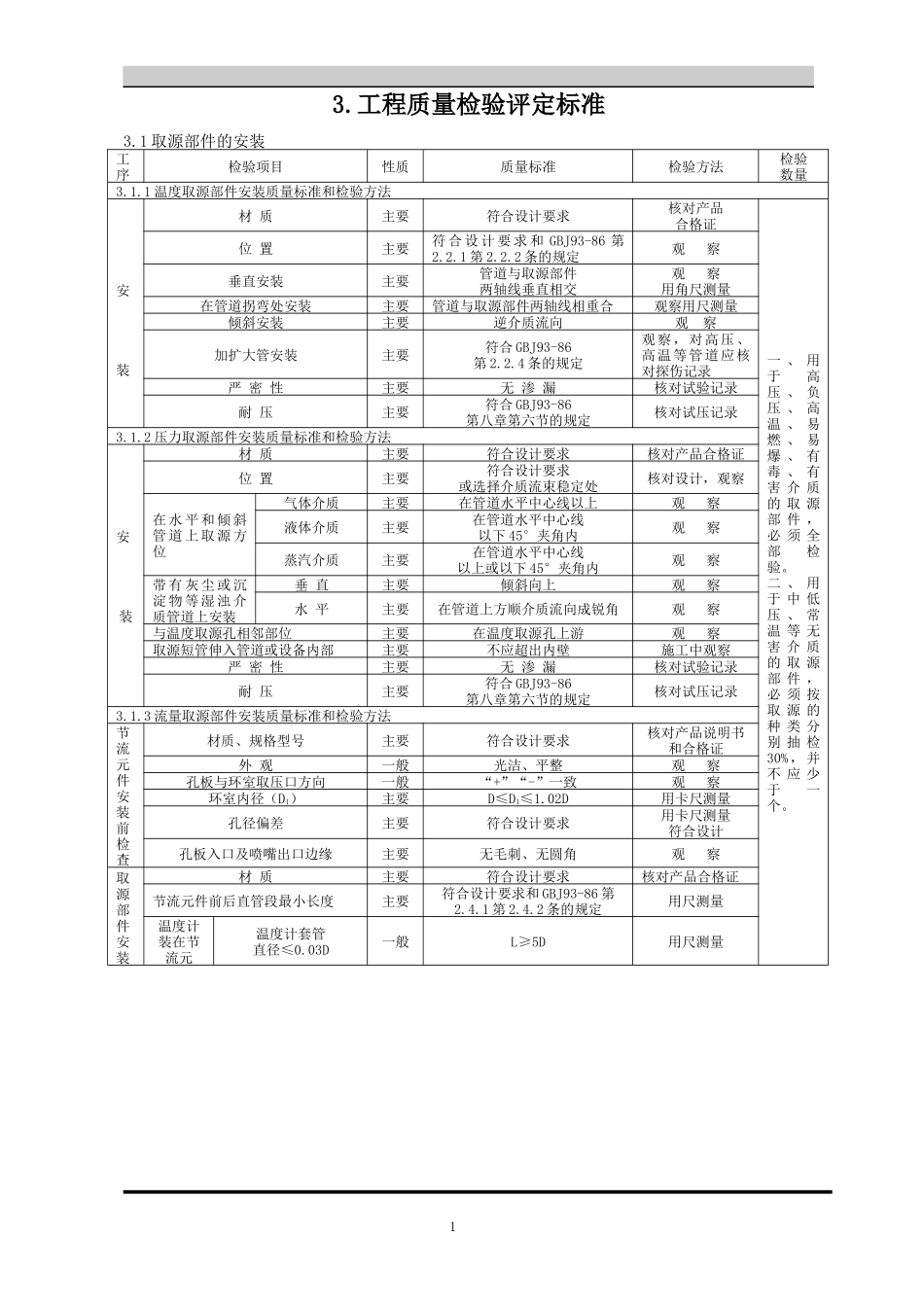

2.监理依据序号名称1国家和地方有关工程建设的法律、法规2国家和地方有关工程建设的技术标准、规范和规程3有关部门批准的工程项目文件和设计文件4建设单位与承包单位签订的建设工程施工合同5建设单位与监理单位签订的工程建设监理合同6自动化仪表工程施工及质量验收规范GB_50093-20137DLT814-2013配电自动化系统技术规范8《现场设备、工业管道焊接工程施工及验收规范》GB50236-20119《工业金属管道工程施工及验收规范》GB50235-201010《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-9611GB50169-2006接地装置施工及验收规范12GB50168-2006电缆线路施工及验收规范13GBT16656.45-2013工业自动化系统与集成产品数据表达与交换第45部分：集成通用资源：材料和其他工程特性14《工业安装工程质量检验评定统一标准》GB50252-94建筑物防雷工程施工与质量验收规范（GB50601-2010）电气装置安装工程低压电器施工及验收规范GB50254-2014GB+50397-2007冶金电气设备工程安装验收规范GB29415-2013耐火电缆槽盒GB50953-2014网络互联调度系统工程技术规范GB50339-2013智能建筑工程质量验收规范3.工程质量检验评定标准3.1取源部件的安装工序检验项目性质质量标准检验方法检验数量3.1.1温度取源部件安装质量标准和检验方法安装材质主要符合设计要求核对产品合格证一、用于高压、负压、高温、易燃、易爆、有毒、有害介质的取源部件，必须全部检验。二、用于中低压、常温等无害介质的取源部件，必须按取源的种类分别抽检30%，并不应少于一个。位置主要符合设计要求和GBJ93-86第2.2.1第2.2.2条的规定观察垂直安装主要管道与取源部件两轴线垂直相交观察用角尺测量在管道拐弯处安装主要管道与取源部件两轴线相重合观察用尺测量倾斜安装主要逆介质流向观察加扩大管安装主要符合GBJ93-86第2.2.4条的规定观察，对高压、高温等管道应核对探伤记录严密性主要无渗漏核对试验记录耐压主要符合GBJ93-86第八章第六节的规定核对试压记录3.1.2压力取源部件安装质量标准和检验方法安装材质主要符合设计要求核对产品合格证位置主要符合设计要求或选择介质流束稳定处核对设计，观察在水平和倾斜管道上取源方位气体介质主要在管道水平中心线以上观察液体介质主要在管道水平中心线以下45°夹角内观察蒸汽介质主要在管道水平中心线以上或以下45°夹角内观察带有灰尘或沉淀物等湿浊介质管道上安装垂直主要倾斜向上观察水平主要在管道上方顺介质流向成锐角观察与温度取源孔相邻部位主要在温度取源孔上游观察取源短管伸入管道或设备内部主要不应超出内壁施工中观察严密性主要无渗漏核对试验记录耐压主要符合GBJ93-86第八章第六节的规定核对试压记录3.1.3流量取源部件安装质量标准和检验方法节流元件安装前检查材质、规格型号主要符合设计要求核对产品说明书和合格证外观一般光洁、平整观察孔板与环室取压口方向一般“+”“-”一致观察环室内径（D1）主要D≤D1≤1.02D用卡尺测量孔径偏差主要符合设计要求用卡尺测量符合设计孔板入口及喷嘴出口边缘主要无毛刺、无圆角观察取源部件安装材质主要符合设计要求核对产品合格证节流元件前后直管段最小长度主要符合设计要求和GBJ93-86第2.4.1第2.4.2条的规定用尺测量温度计装在节流元温度计套管直径≤0.03D一般L≥5D用尺测量1工序检验项目性质质量标准检验方法检验数量3.1.3流量取源部件安装质量标准和检验方法取源部件安装件上游距离L温度计套管直径在0.03D--0.130间一般L≥20D用尺测量一、用于高压、负压、高温、易燃、易爆、有毒、有害介质的取源部件，必须全部检验。二、用于中低压、常温等无害介质的取源部件，必须按取源的种类分别抽检30%，并不应少于一个。温度计装在节流元件上游距离L1一般L1≥5D用尺测量夹紧节流元件用的法兰安装法兰与管道焊接主要管口与法兰面平齐观察核对安装记录法兰面与管道轴线垂直度主要允许偏差1°用万能角尺测量法兰与管道同轴度主要符合GBJ93-86第2.4.5条第三款的规定观察核对安装记录对焊法兰内径D2一般D2=D观察核对安装记录在水平和倾斜管道上取源方位气体介质一般在管道水平中心线以上观察液体介质一般在管道水平中心线以下45°夹...
