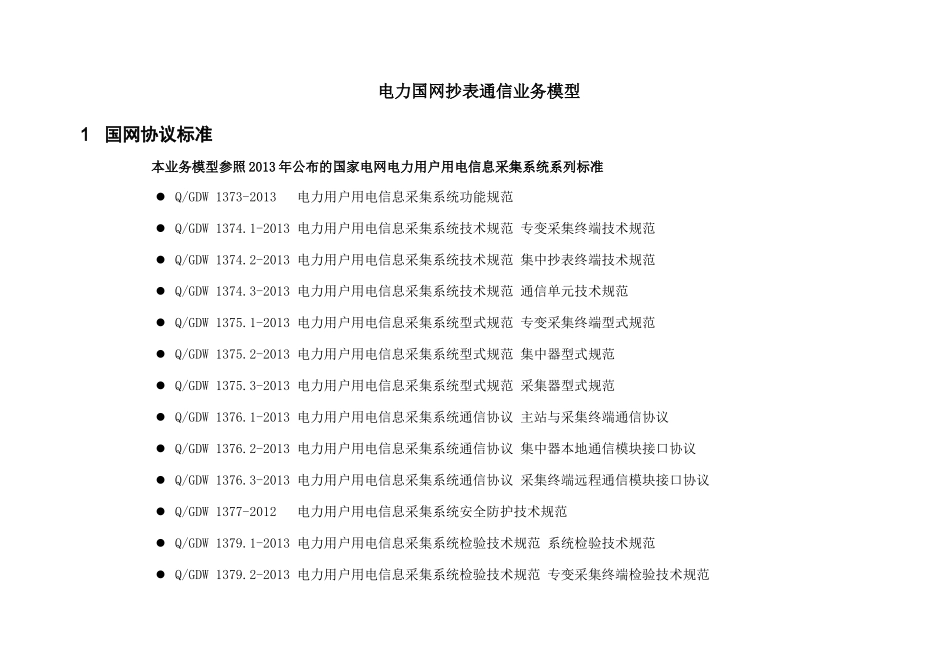

电力国网抄表通信业务模型1国网协议标准本业务模型参照2013年公布的国家电网电力用户用电信息采集系统系列标准Q/GDW1373-2013电力用户用电信息采集系统功能规范Q/GDW1374.1-2013电力用户用电信息采集系统技术规范专变采集终端技术规范Q/GDW1374.2-2013电力用户用电信息采集系统技术规范集中抄表终端技术规范Q/GDW1374.3-2013电力用户用电信息采集系统技术规范通信单元技术规范Q/GDW1375.1-2013电力用户用电信息采集系统型式规范专变采集终端型式规范Q/GDW1375.2-2013电力用户用电信息采集系统型式规范集中器型式规范Q/GDW1375.3-2013电力用户用电信息采集系统型式规范采集器型式规范Q/GDW1376.1-2013电力用户用电信息采集系统通信协议主站与采集终端通信协议Q/GDW1376.2-2013电力用户用电信息采集系统通信协议集中器本地通信模块接口协议Q/GDW1376.3-2013电力用户用电信息采集系统通信协议采集终端远程通信模块接口协议Q/GDW1377-2012电力用户用电信息采集系统安全防护技术规范Q/GDW1379.1-2013电力用户用电信息采集系统检验技术规范系统检验技术规范Q/GDW1379.2-2013电力用户用电信息采集系统检验技术规范专变采集终端检验技术规范Q/GDW1379.3-2013电力用户用电信息采集系统检验技术规范集中抄表终端检验技术规范Q/GDW1379.4-2013电力用户用电信息采集系统检验技术规范通信单元检验技术规范2系统架构3业务场景3.1终端、电表参数召测，任务下发电表在注册主站成功以后，主站可以针对已上线的电表进行参数召测，如日冻结、月冻结、要求电表每15mins主动上报等各项参数。业务大小：目前典型下行465字节（净荷），上行1299字节——视主站任务抄读数据项而定时延要求：暂无超时限制3.2业务召测电表注册成功后，主站可以针对已上线的电表进行业务招测，电表收到主站请求后，及时上报业务内容，主站收到反馈后，一次招测（抄表）完成。业务大小：招测内容一般包含被招电表当前功率、电压、电流、用电量、电费余额等基本信息，也可以增加越限持续时间、恢复时间、电压不平衡值、电流不平衡值、昨日（或今日）电压（电流）最高值（最低值）等等多种信息——目前典型一次招测下行报文255字节，主要看主站选择的招测内容时延要求：当前主站设置5min未招测成功则判定超时，可以设置。（RcvAPP就是从主站接收要求）3.3主动上报业务终端、电表注册成功并接收到主站下发的“主动上报”任务以后，按任务要求定时进行数据上报。业务大小：视主站的任务要求内容，典型业务净荷465字节左右（上报的数据会在主站侧生成报表）时延要求：1分钟完成上报上报频率：当前默认15mins/1次3.4买电充值电表用户通过充值卡进行远程买电，或主站根据用户在营业部的缴费情况给电表远程充值。业务大小：上行最大1.4K字节，下行300字节时延要求：最终用户要求充值5分钟到户4业务流程4.1主站抄表流程单业务分析如下表：业务类型交互次序交互类型下行字节数上行字节数注册2028心跳2432专变终端1日冻结正向有功电能示值2961专变终端2日冻结正向无功（组合无功）电能示值2956专变终端3日冻结反向有功电能示值2961专变终端4日冻结反向无功（组合无功）电能示值2956专变终端5日冻结正向有功最大需量及发生时间2376专变终端6日冻结反向有功最大需量及发生时间2376专变终端7日冻结正向无功最大需量及发生时间2376专变终端8日冻结反向无功最大需量及发生时间2376单相表1日冻结正向有功电能示值（总、费率1～M，1≤M≤12）3668单相表2日冻结反向有功电能示值（总、费率1～M，1≤M≤12）4477专变终端日冻结正向有/无功电能示值、一/四象限无功电能示值44257专变终端有功功率曲线ABC相有功功率曲线无功功率曲线Abc相无功功率曲线154250专变终端有功功率曲线ABC相有功功率曲线无功功率曲线Abc相无功功率曲线，功率因数143257一次交互（15分钟）汇总字节数数据及一天不同业务的字节数统计如下表：国内某省业务类型下行字节数（一个点）上行字节数（一个点）字节数总计（96点）单相表（2次交互10个数据项）8014521600三相表（4次交互10个数据项）16016431104集中器（2次交互10个数据...
