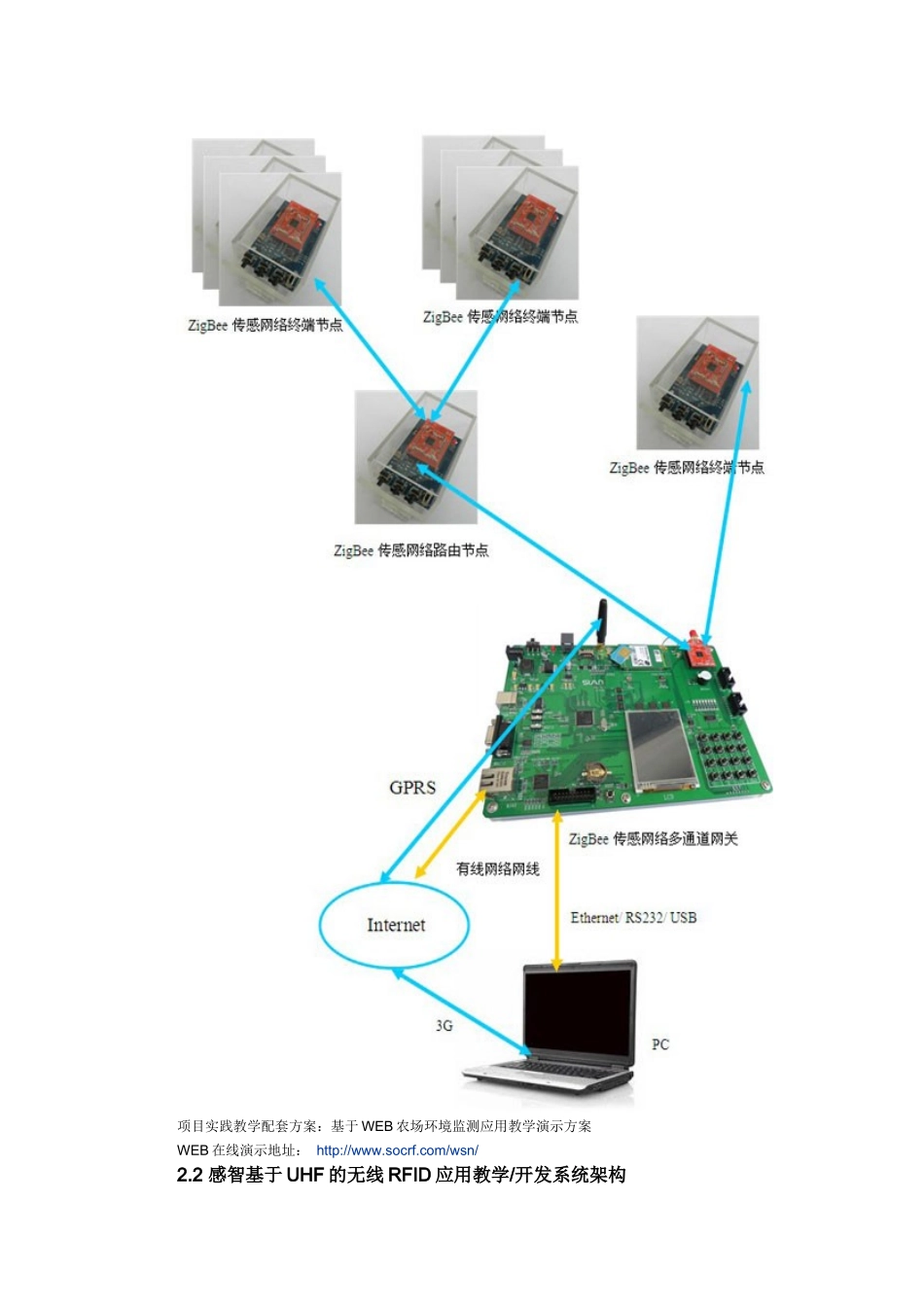

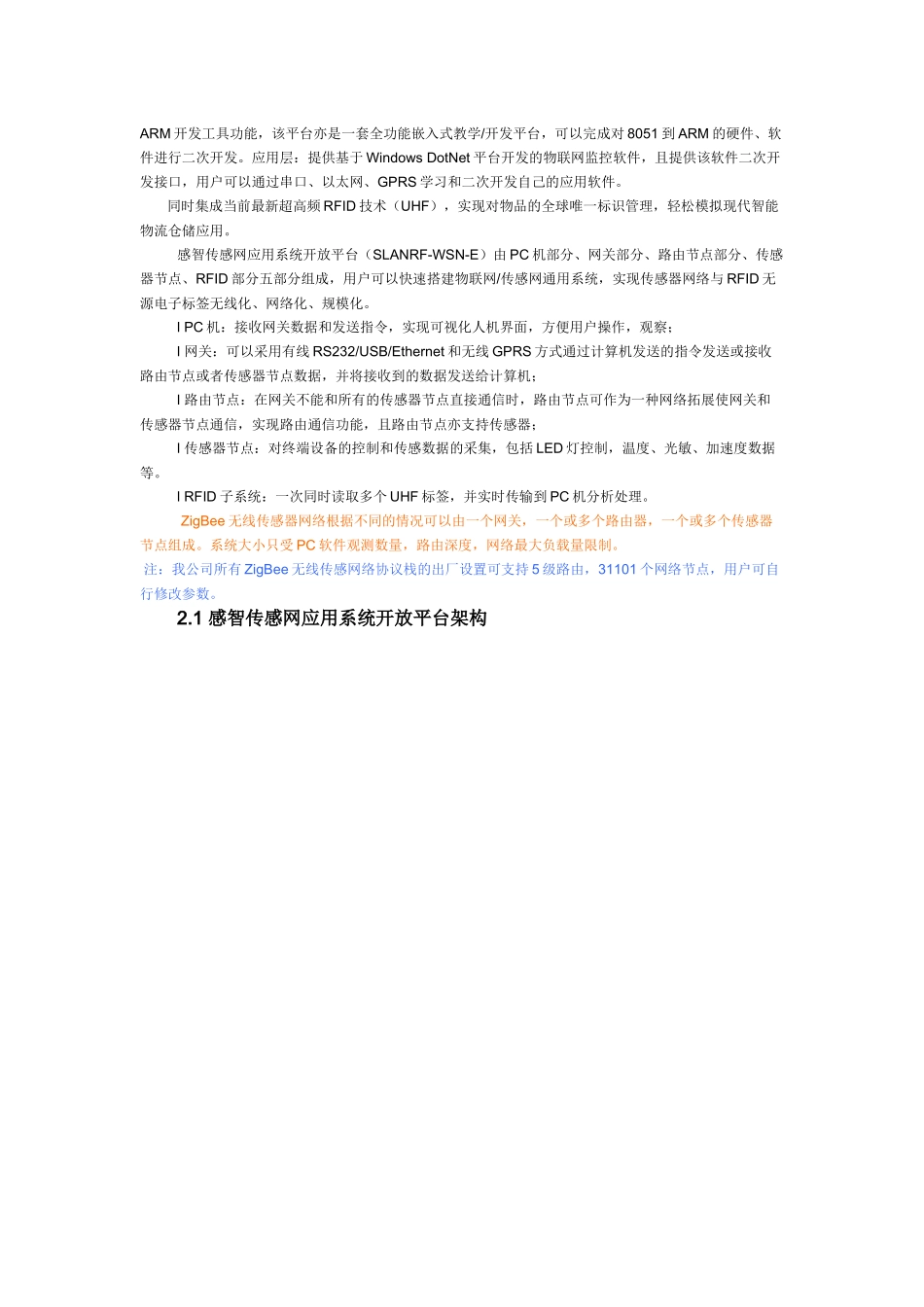

感智物联网工程专业实训实验室建设方案发布时间：2011-06-0410:59:03感智物联网工程专业实训实验室方案系针对物联网技术应用开发与教学的整体解决方案，全方位覆盖物联网所涉及的所有技术，从无线传感器硬件到嵌入式软件系统到GPRS网络通讯再到Internet端应用软件，以及RFID（UHF，超高频RFID）与ZigBee网络的结合应用，全面诠释了物联网技术在行业应用的技术基础。该方案所涉及到的物联网技术主要包括：电子电路、2.4GHz高频通讯、ZigBee无线网络、无线传感器、无线SoC、嵌入式ARM9、GPRS、Ethernet、UHF（超高频RFID）、PC软件编程。官网地址：http://www.slanrf.com一、方案概述1、SensorsZigBeeGPRSInternetPC（光照传感器、温度传感器、三维加速度传感器）2、SensorsZigBeeUSB/RS232/EthernetPC（选配：温湿度、烟雾、红外、压力传感器，无线电机节点）3、RFID（UHF）标签（UHF）读卡器ZigBeePC（同时读取多个RFID标签）二、产品简介感智物联网/传感网应用系统开放平台（SLANRF-IOT-E）系集教学演示、动手实训、产品开发于一体的全面覆盖物联网三层架构的开放平台（实验箱装箱包装）。系高校物联网工程/传感网技术专业实验室整体建设解决方案。感知层：采用RF通讯模组与传感器模组可插拔设计，采用当前WSN热门短距离无线通讯技术ZigBee（802.15.4）。网络通讯层：采用ARM9为核心处理器的网关，集成RS232、USB、Ethernet、GPRS本地和远程通讯接口技术，用户可以在远程PC机通过GPRS网络监控本地传感器节点亦可通过本地局域网或PC终端监控传感器节点；网关上集成液晶触控显示屏等传统ARM开发工具功能，该平台亦是一套全功能嵌入式教学/开发平台，可以完成对8051到ARM的硬件、软件进行二次开发。应用层：提供基于WindowsDotNet平台开发的物联网监控软件，且提供该软件二次开发接口，用户可以通过串口、以太网、GPRS学习和二次开发自己的应用软件。同时集成当前最新超高频RFID技术（UHF），实现对物品的全球唯一标识管理，轻松模拟现代智能物流仓储应用。感智传感网应用系统开放平台（SLANRF-WSN-E）由PC机部分、网关部分、路由节点部分、传感器节点、RFID部分五部分组成，用户可以快速搭建物联网/传感网通用系统，实现传感器网络与RFID无源电子标签无线化、网络化、规模化。lPC机：接收网关数据和发送指令，实现可视化人机界面，方便用户操作，观察；l网关：可以采用有线RS232/USB/Ethernet和无线GPRS方式通过计算机发送的指令发送或接收路由节点或者传感器节点数据，并将接收到的数据发送给计算机；l路由节点：在网关不能和所有的传感器节点直接通信时，路由节点可作为一种网络拓展使网关和传感器节点通信，实现路由通信功能，且路由节点亦支持传感器；l传感器节点：对终端设备的控制和传感数据的采集，包括LED灯控制，温度、光敏、加速度数据等。lRFID子系统：一次同时读取多个UHF标签，并实时传输到PC机分析处理。ZigBee无线传感器网络根据不同的情况可以由一个网关，一个或多个路由器，一个或多个传感器节点组成。系统大小只受PC软件观测数量，路由深度，网络最大负载量限制。注：我公司所有ZigBee无线传感网络协议栈的出厂设置可支持5级路由，31101个网络节点，用户可自行修改参数。2.1感智传感网应用系统开放平台架构项目实践教学配套方案：基于WEB农场环境监测应用教学演示方案WEB在线演示地址：http://www.socrf.com/wsn/2.2感智基于UHF的无线RFID应用教学/开发系统架构项目实践教学配套方案：基于WEB现代物流仓储应用教学演示方案WEB在线演示地址：http://www.socrf.com/rfid/2.3《ZigBee无线网络开发者指南》浅入深出，只要读者掌握单片机开发技术，会C编程即可开始ZigBee协议栈应用开发之旅，手把手剖析20个基于CC2430的ZigBee的基础实验，合计超过300页。2.4《企业级物联网应用系统开发者指南》通用物联网应用系统三层架构设计与开发，四分之一内容讲解从感知层到通信层再到应用层，物联网相关技术理论原理，四分子三内容结合感智公司教学系统剖析如何设计企业级物联网应用系统，实验程序，合计超过500页。详细方案资料可联系我们索取。三、ZigBee与无线传感网（WSN）...
