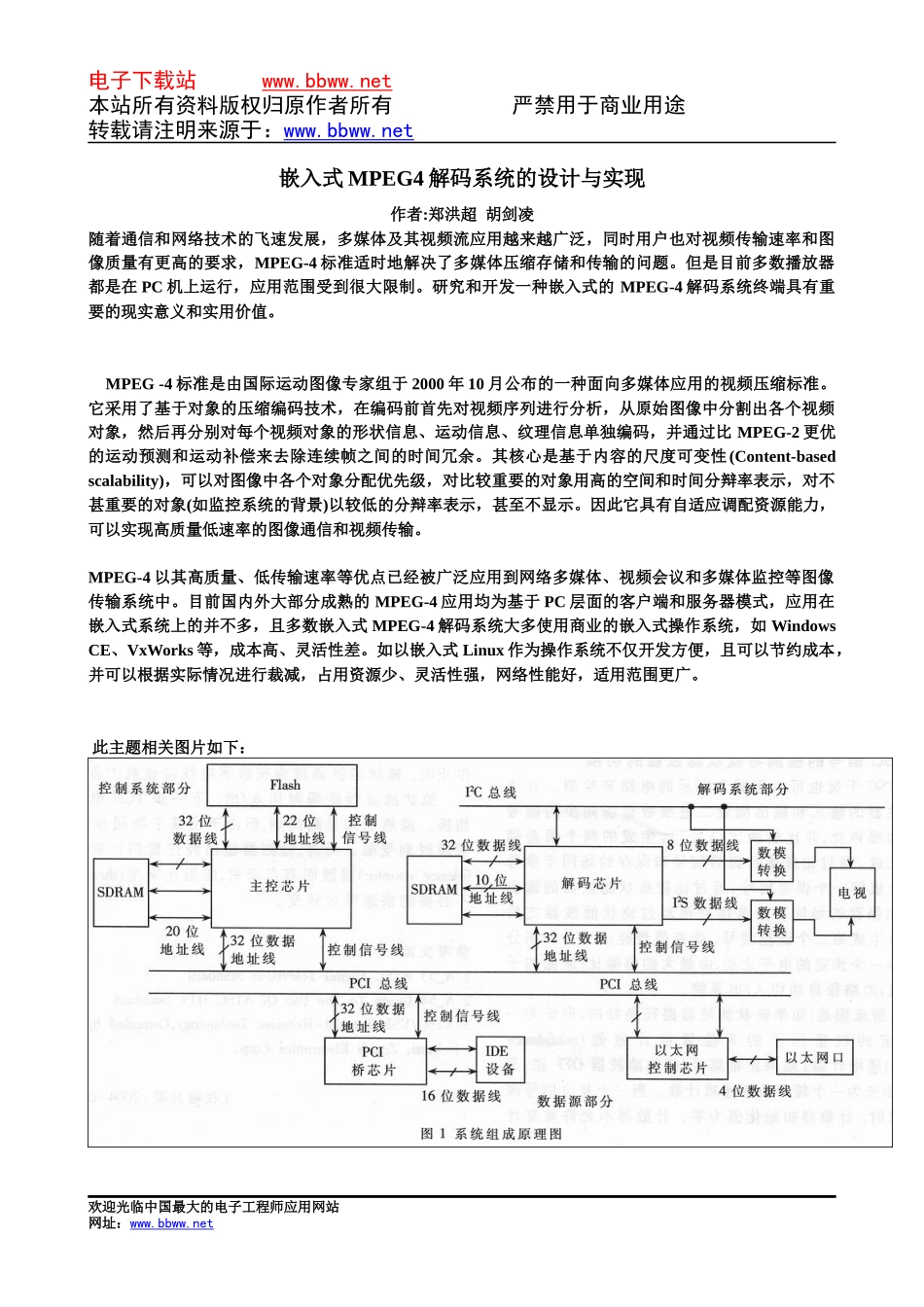

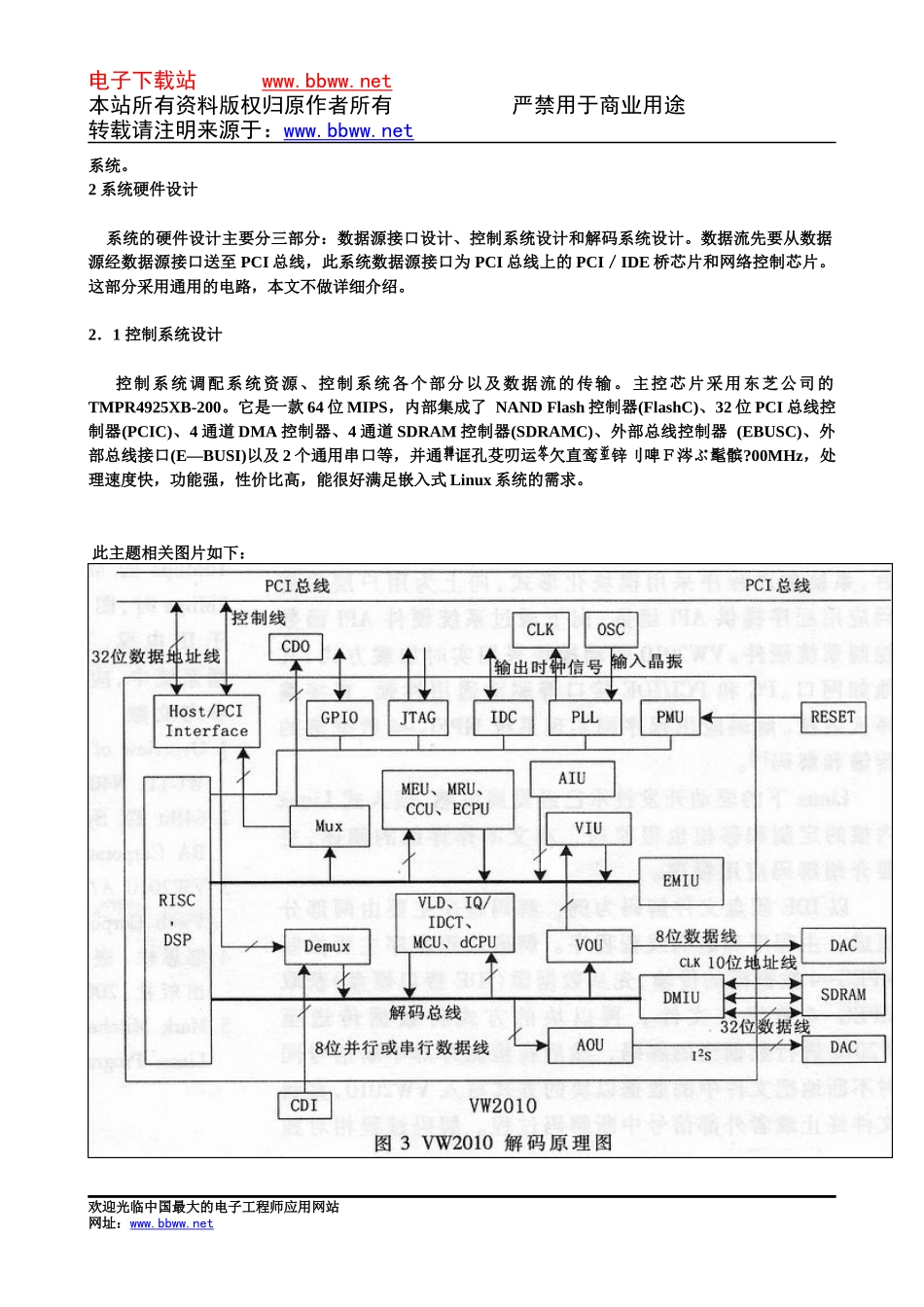

电子下载站www.bbww.net本站所有资料版权归原作者所有严禁用于商业用途转载请注明来源于：www.bbww.net嵌入式MPEG4解码系统的设计与实现作者:郑洪超胡剑凌随着通信和网络技术的飞速发展，多媒体及其视频流应用越来越广泛，同时用户也对视频传输速率和图像质量有更高的要求，MPEG-4标准适时地解决了多媒体压缩存储和传输的问题。但是目前多数播放器都是在PC机上运行，应用范围受到很大限制。研究和开发一种嵌入式的MPEG-4解码系统终端具有重要的现实意义和实用价值。MPEG-4标准是由国际运动图像专家组于2000年10月公布的一种面向多媒体应用的视频压缩标准。它采用了基于对象的压缩编码技术，在编码前首先对视频序列进行分析，从原始图像中分割出各个视频对象，然后再分别对每个视频对象的形状信息、运动信息、纹理信息单独编码，并通过比MPEG-2更优的运动预测和运动补偿来去除连续帧之间的时间冗余。其核心是基于内容的尺度可变性(Content-basedscalability)，可以对图像中各个对象分配优先级，对比较重要的对象用高的空间和时间分辩率表示，对不甚重要的对象(如监控系统的背景)以较低的分辩率表示，甚至不显示。因此它具有自适应调配资源能力，可以实现高质量低速率的图像通信和视频传输。MPEG-4以其高质量、低传输速率等优点已经被广泛应用到网络多媒体、视频会议和多媒体监控等图像传输系统中。目前国内外大部分成熟的MPEG-4应用均为基于PC层面的客户端和服务器模式，应用在嵌入式系统上的并不多，且多数嵌入式MPEG-4解码系统大多使用商业的嵌入式操作系统，如WindowsCE、VxWorks等，成本高、灵活性差。如以嵌入式Linux作为操作系统不仅开发方便，且可以节约成本，并可以根据实际情况进行裁减，占用资源少、灵活性强，网络性能好，适用范围更广。此主题相关图片如下：欢迎光临中国最大的电子工程师应用网站网址：www.bbww.net电子下载站www.bbww.net本站所有资料版权归原作者所有严禁用于商业用途转载请注明来源于：www.bbww.net下面详细地介绍此嵌入式MPEG-4解码系统的设计原理、硬件和软件组成。1系统设计原理系统设计包括硬件和软件。硬件主要分控制系统、MPEG-4解码系统、输入数据源三部分。数据源可以是IDE接口设备(如硬盘)或网络端口。控制系统对系统各部分进行监测和控制、完成数据流的传输等。如图1所示，它主要由主控芯片、Flash和SRAM组成。主控芯片通过PCI总线控制系统其他模块，是控制系统的核心；Flash里固化嵌入式Linux操作系统，存放应用软件和备份数据；SDRAM作为内存供系统运行使用。MPEG-4硬件解码系统采用硬解码方式，负责将输入的MPEG-4数据流解码成普通的电视信号，其核心是解码芯片。为解决数据流不稳定的问题，解码芯片通常使用SDRAM进行数据缓冲才可以保证正常解码过程，解码芯片的输出数字音频、视频数据还要经数模转换器(DAC)转换成模拟电视图像信号和声音信号。解码芯片通过I2C总线发送指令配置音、视频数模转换器。整个系统框图如图1所示。此主题相关图片如下：软件主要包括嵌入式Linux移植、解码驱动和应用程序编写。嵌入式Linux移植到由主控芯片Flash控制器控制的Flash里，操作系统程序文件分成五个主要部分：bootloader、kernel、ramdisk、usr和boot_param，分别放在Flash内的五个模块中。根据不同模块的具体功能采用不同的文件方式：bootloader、kernel、ramdisk和bootparam，开发好后不需要动态改变，且容量小，使用节省空间的ROMFS只读文件系统，usr模块内容较多并需要进行读写操作，要使用支持动态擦写保存的JFFS文件欢迎光临中国最大的电子工程师应用网站网址：www.bbww.net电子下载站www.bbww.net本站所有资料版权归原作者所有严禁用于商业用途转载请注明来源于：www.bbww.net系统。2系统硬件设计系统的硬件设计主要分三部分：数据源接口设计、控制系统设计和解码系统设计。数据流先要从数据源经数据源接口送至PCI总线，此系统数据源接口为PCI总线上的PCI／IDE桥芯片和网络控制芯片。这部分采用通用的电路，本文不做详细介绍。2．1控制系统设计控制系统调配系统资源、控制系统各个部分以及数据流的传输。主控芯片采用东芝公司的TMPR4925XB-...
