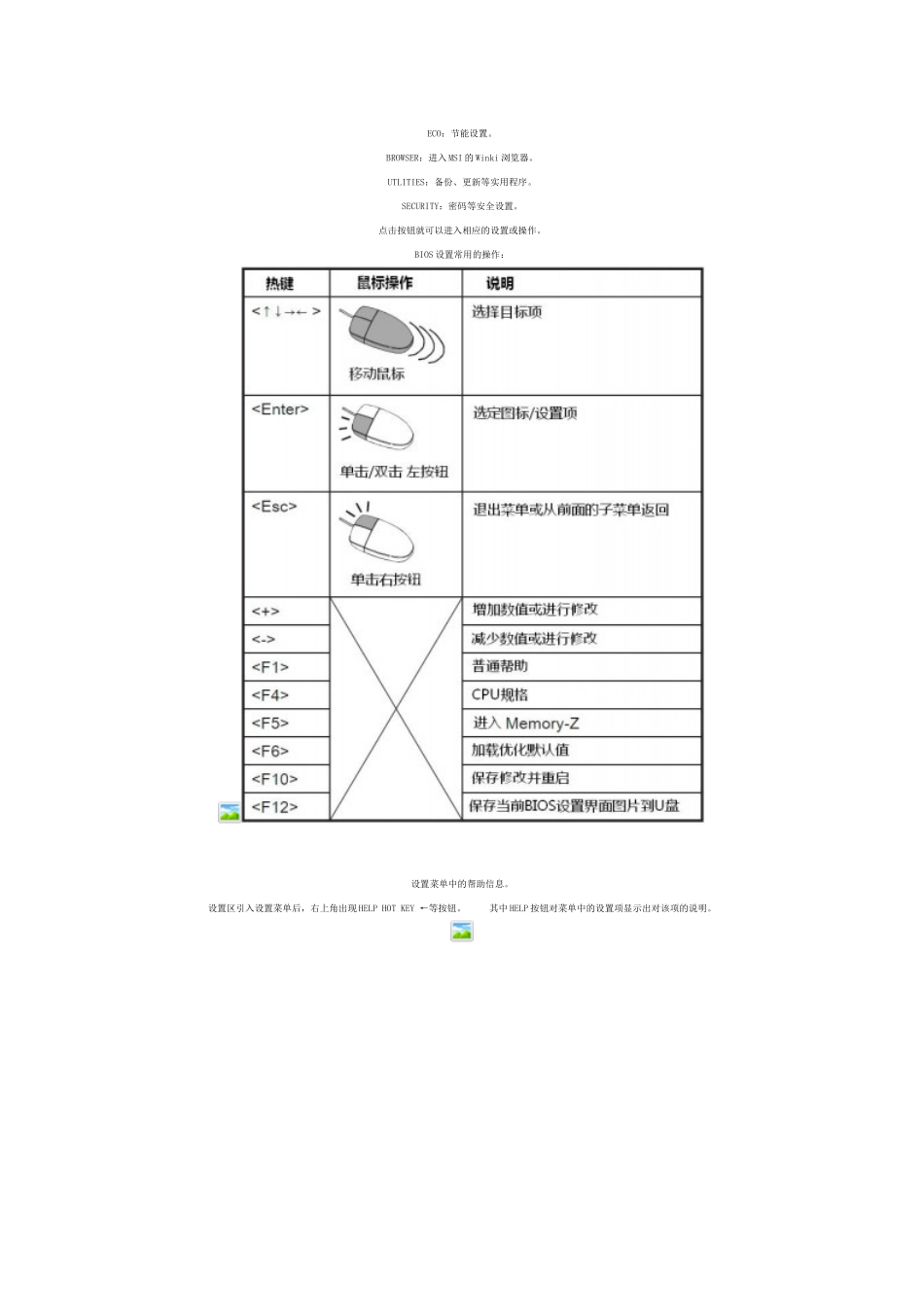

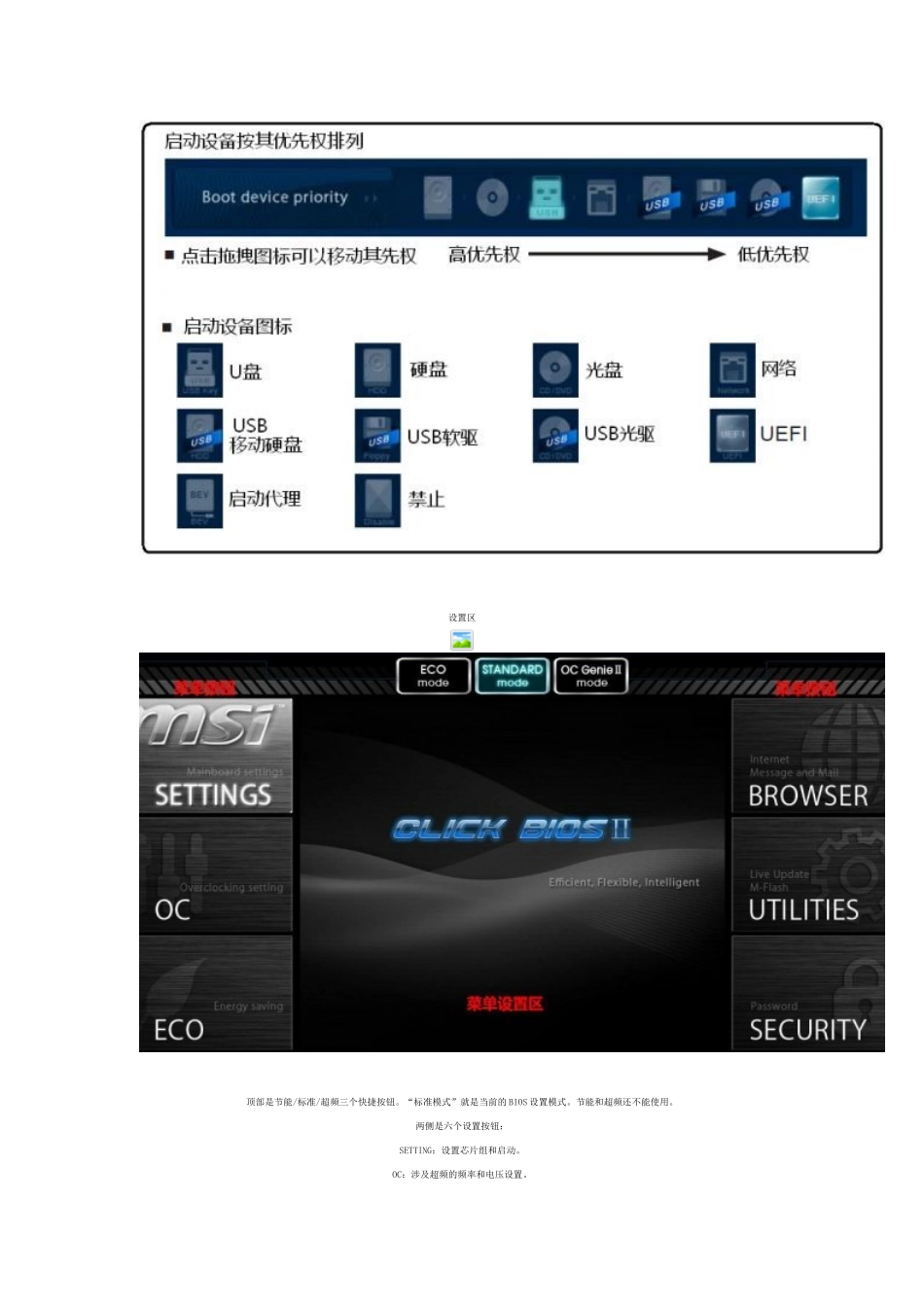

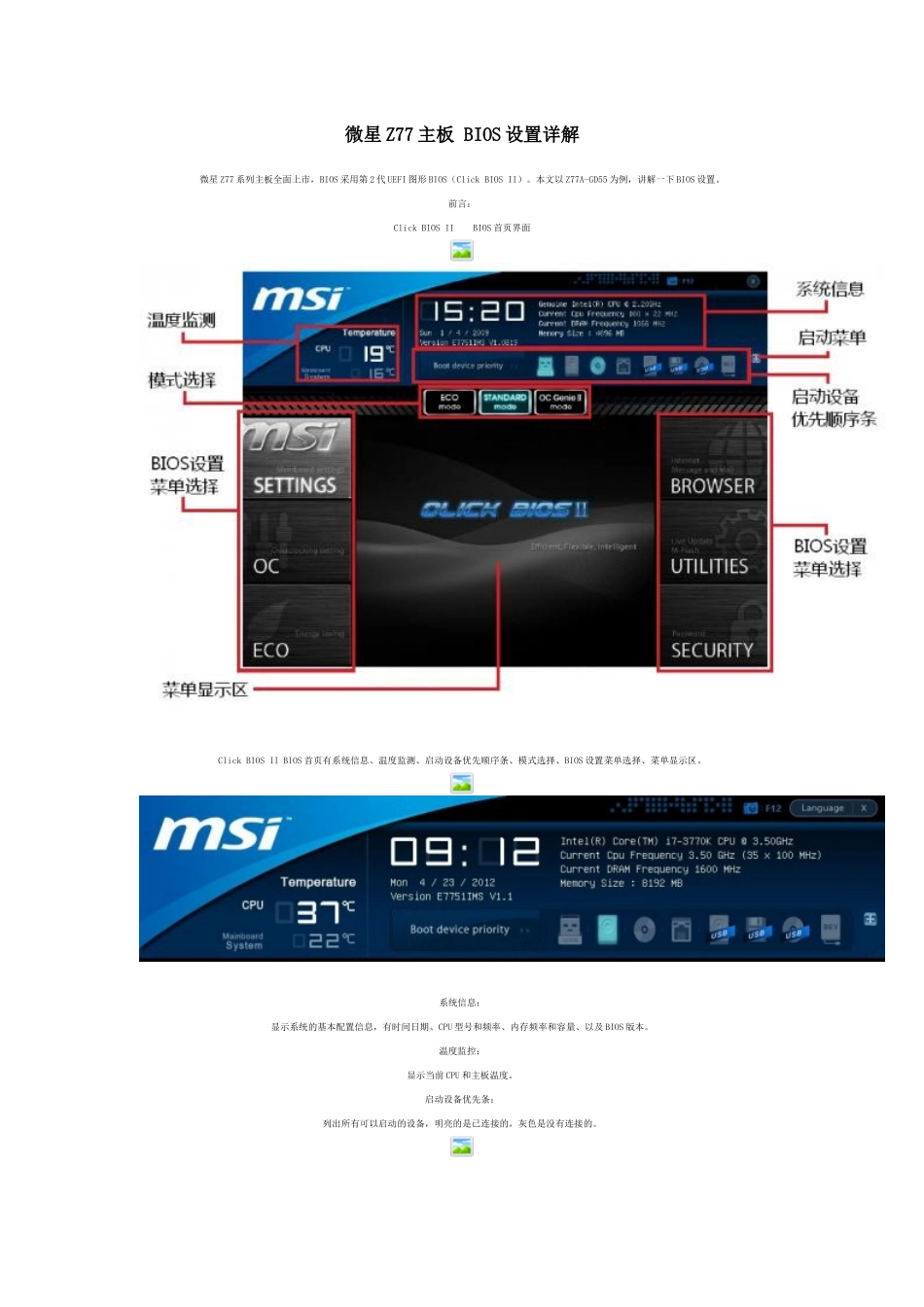

微星Z77主板BIOS设置详解微星Z77系列主板全面上市，BIOS采用第2代UEFI图形BIOS（ClickBIOSII）。本文以Z77A-GD55为例，讲解一下BIOS设置。前言：ClickBIOSIIBIOS首页界面ClickBIOSIIBIOS首页有系统信息、温度监测、启动设备优先顺序条、模式选择、BIOS设置菜单选择、菜单显示区。系统信息：显示系统的基本配置信息，有时间日期、CPU型号和频率、内存频率和容量、以及BIOS版本。温度监控：显示当前CPU和主板温度。启动设备优先条：列出所有可以启动的设备，明亮的是已连接的，灰色是没有连接的。设置区顶部是节能/标准/超频三个快捷按钮。“标准模式”就是当前的BIOS设置模式。节能和超频还不能使用。两侧是六个设置按钮：SETTING：设置芯片组和启动。OC：涉及超频的频率和电压设置。ECO：节能设置。BROWSER：进入MSI的Winki浏览器。UTLITIES：备份、更新等实用程序。SECURITY：密码等安全设置。点击按钮就可以进入相应的设置或操作。BIOS设置常用的操作：设置菜单中的帮助信息。设置区引入设置菜单后，右上角出现HELPHOTKEY←等按钮。其中HELP按钮对菜单中的设置项显示出对该项的说明。一、SETTINGS（芯片组功能设置）点击“SETTING”按钮进入功能设置。SETTINGS共有四项：SystemStatus（系统状态），Advanced（高级），Boot（启动），Save&Exit（保存&退出）。1-1、SystemStatus（系统状态）系统状态显示出系统连接的SATA设备（硬盘、光驱、SSD等存储设备），处理器信息，BIOS版本，安装的内存容量。日期和时间需要在这里设置。黄色文字表示可对该项设置，一般用+/-键改变数值，修改完回车自动移到下一项，或者用箭头键移动。1-2、Advanced（高级）有关主板功能的重要设置都在这个Advanced（高级）里面。这十项设置都是有二级设置菜单。1-2-1、PCISubsystemSetting（PCI子系统设置）这里有2项设置，一个是PCIEGEN3，一个是PCILatencyTimer。1-2-1-1、PCIEGEN3就是开启/关闭第三代PCIE。设置项有Disabled（关闭）/Enabled（开启），默认是关闭。其实，PCIE总线是3.0还是2.0首先要看硬件，硬件包括PCIE控制器和主板上PCIE槽旁边的一排电容。PCIE总线控制器整合在CPU里，SNB处理器的PCIE总线控制器是PCIE2.0，IVB处理器的是PCIE3.0。PCIE3.0主板上的PCIE槽旁边的一排电容容量是PCIE2.0槽的2倍。PCIE3.0兼容PCIE2.0。因此如果使用SNBCPU，PCIE是2.0，使用IVB就支持PCIE3.0。当然还与显卡有关，要看显卡的PCIE接口是3.0还是2.0。BIOS的这项设置是画蛇添足。1-2-1-2、PCILatencyTimer选项是设置PCI总线延迟的。延迟时间以PCI总线的时钟周期为计算单位。可以设置的延迟有32/64/96/128/160/192/224/248PCIBusClocks。默认是32，如果PCI卡存在兼容问题，可以调整PCI延迟试试。1-2-2、ACPISettings这是有关ACPI（高级配置和电源接口）的设置，设置项有二项。1-2-2-1、ACPIStandbyState（ACPI待机状态）该选项用来设置待机状态，设置项有S1和S3，默认S3。1-2-2-2、PowerLED（电源指示灯）设置电源指示灯状态，设置项有：Blinking（闪烁），DualColor（双色）。该项设置与机箱的LED指示灯配置相关，也与主板前面板接线有关，请参考机箱和主板说明书。1-2-3、IntegratedPeripherals（整合周边）整合周边有四部分：板载网卡配置，SATA配置，声卡配置和HPET配置。1-2-3-1、OnBoardLANConfiguration（板载网卡配置）OnboardLANController：开启/关闭板载网卡，设置项有Disabled（关闭）/Enabled（开启），默认是Enabled（开启）。LANOptionROM：开启/关闭网卡启动ROM，设置项有Disabled（关闭）/Enabled（开启），默认是Disabled（关闭），如果需要从板载网卡启动，要设置为Enabled（开启）。1-2-3-2、SATAConfiguration（SATA配置）SATA配置就是设置SATA模式，有三种：IDE、AHCI、RAID。IDE模式就是把SATA硬盘接口转换为IDE接口。AHCI模式是原生SATA接口，RAID模式是磁盘阵列。设置项有Disabled（关闭SATA控制器）/IDE（IDE模式）/AHCI（AHCI模式）/RAID（磁盘阵列），英特尔规定7系列芯片组BIOS默认SATA为AHCI模式，以便配合英特尔的RapidStart等技术。解决磁盘存储的瓶颈。1-2-3-3、ExternalSAT...
