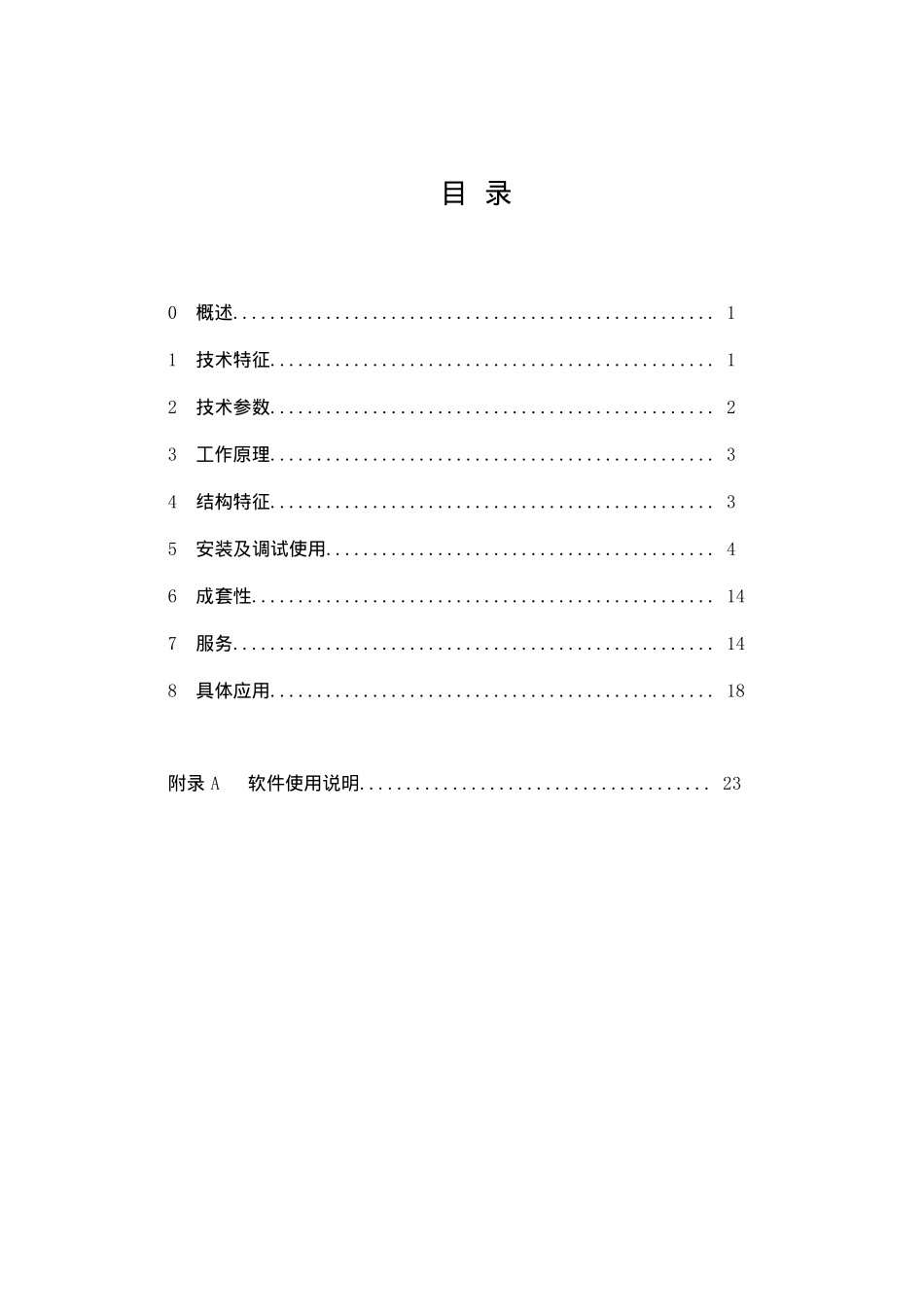

盛华牌JTW-FG-SH97400分布式光纤温度探测报警系统用户手册南京消防集团有限公司目录0概述....................................................11技术特征................................................12技术参数................................................23工作原理................................................34结构特征................................................35安装及调试使用..........................................46成套性..................................................147服务....................................................148具体应用................................................18附录A软件使用说明......................................230概述盛华牌JTW-FG-SH97400分布式光纤温度探测报警系统是一种新型的温度探测报警系统。系统具有防爆、防燃、抗腐蚀、抗电磁干扰，在有害环境中使用安全，实现实时快速分布式测温并定位，具有程控报警电平。系统本身具有自检测（即使光纤系统受损或断裂，能自动检测断点位置，系统仍能工作）、自标定和自校正功能，是光机电、计算机一体化技术。近年来已经应用于各种大、中型变压器，发电机组的温度分布测量、热保护和故障诊断；大型仓库、油库、危险品库、大型轮船、高层建筑、煤矿、隧道和输油管道的火灾防护及报警；化工原料及油料生产过程中的在线、动态检测；把它作为一种典型的机敏结构用于航空、航天飞行器的在线、动态检测系统和机器人的神经网络系统。1技术特征系统具有以下技术特征：(1)光纤感知并传输温度和位置信息；(2)信号采集卡、累加器对温度信息进行采集、累加；(3)通过软件对温度信息解调；(4)通过软件对数据记录、保存；(5)通过软件，可以根据实际情况设定不同地点的预警值、火警值、报警级别、起始位置、终止位置及地理位置名称；(6)通过软件，可以按四种方式进行数据查询：点温度查询、按级别查询、按区间查询、历史数据查询。2技术参数系统具有以下技术参数：(1)测温范围：-50~+150℃℃(2)测温精度：±2℃≤（2km）、±4℃≤（4km）(3)温度分辨率：0.1℃(4)空间分辨率：8m(5)光缆长度：4km/通道(6)测量时间：<40s/通道(7)测量光缆通道：1、2、4测量光缆通道可选(8)光缆保护半径：4m(9)光缆特性：衰减：@850nm≤2.7dBkm≤3.0dBkm@1300nm≤0.6dBkm≤0.8dBkm带宽：@850nm≥200MHz.km≥160MHz.km@1300nm≥600MHz.km≥500MHz.km数值孔径（NA）：0.275±0.015有效群折射率（Neff）：1.491芯径：62.5±2.5um包层直径：125±1.0um不锈钢铠装光缆外径：2.5±0.05mm(10)主电源：AC220V+10%~-15%(11)备用电源：DC60V(12)外形尺寸：440(W)x570(H)x250(D)(mm)(13)重量：30kg(14)环境条件：工作环境：5~35℃℃储藏温度：-20----+50℃℃运行湿度：30%---80%(无冷凝)储藏湿度：10%----85%(无冷凝)3工作原理SH97400分布式光纤温度探测报警系统是一种用于实时测量空间温度场的传感系统，在系统中光纤既是传输媒体也是传感媒体。系统利用光纤的拉曼光谱效应，光纤所处空间各点温度场调制了光纤中传输的光载波，经解调后实时获得光纤所在空间的温度值（类似于光通信技术）；利用光时域反射(OTDR：OpticalTimeDomainReflectmeter)技术，由光纤中的光传播速度和背向光回波时间，能对所测各温度点定位（类似于光雷达系统）。系统采集光纤后向的散射光信号，经过噪声平滑、信号处理等方法，得到正确的温度输出曲线；实时观察线路所有点的温度值；通过比较光纤温度值与预警和报警门限值的大小，判断出温度的预警和报警状态；当出现报警情况时，保存当时所有超过报警门限的温度值和报警时间，同时触发相应的声光设备提醒用户。4结构特征系统由计算机系统及测温系统两大部分组成，系统结构特征如图4所示，由以下几部分组成：(1)激光发射模块由量子阱高功率，窄脉冲半导体激光器耦合到多模光纤输出。LD激光驱动电源产生窄脉冲驱动电流。(2)光纤波分复用器为1X3高隔离度粗波分复用器系统。(3)光电接收模块由两套带前置放大器的光电接收器和低噪声、宽带、高增益主放大器组成。(4)...
