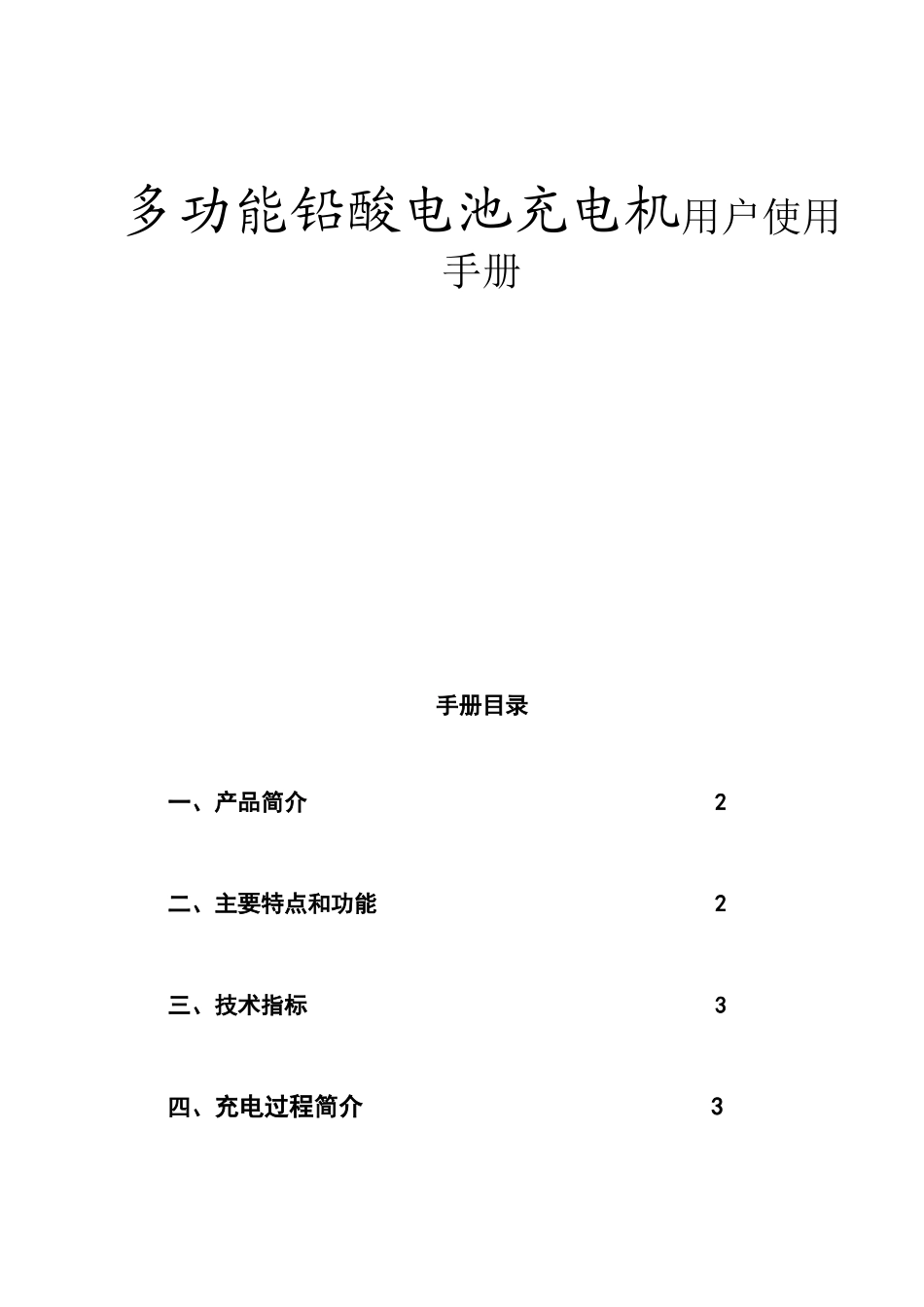

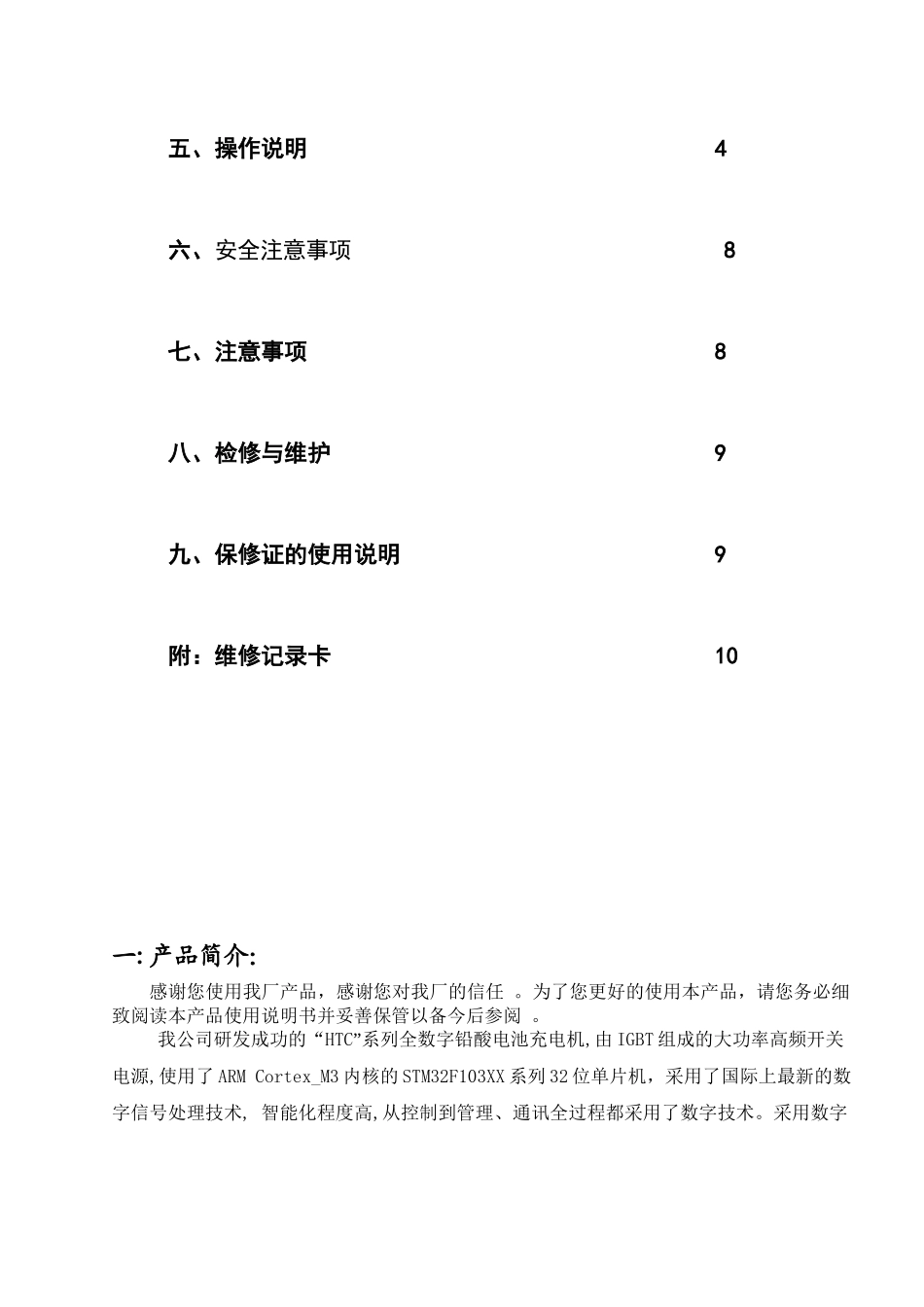

多功能铅酸电池充电机用户使用手册 手册目录一、产品简介 2二、主要特点和功能 2三、技术指标 3四、充电过程简介 3五、操作说明 4六、安全注意事项 8七、注意事项 8八、检修与维护 9九、保修证的使用说明 9附：维修记录卡 10一:产品简介： 感谢您使用我厂产品，感谢您对我厂的信任
为了您更好的使用本产品，请您务必细致阅读本产品使用说明书并妥善保管以备今后参阅
我公司研发成功的“HTC”系列全数字铅酸电池充电机,由 IGBT 组成的大功率高频开关电源,使用了 ARM Cortex_M3 内核的 STM32F103XX 系列 32 位单片机，采用了国际上最新的数字信号处理技术, 智能化程度高,从控制到管理、通讯全过程都采用了数字技术

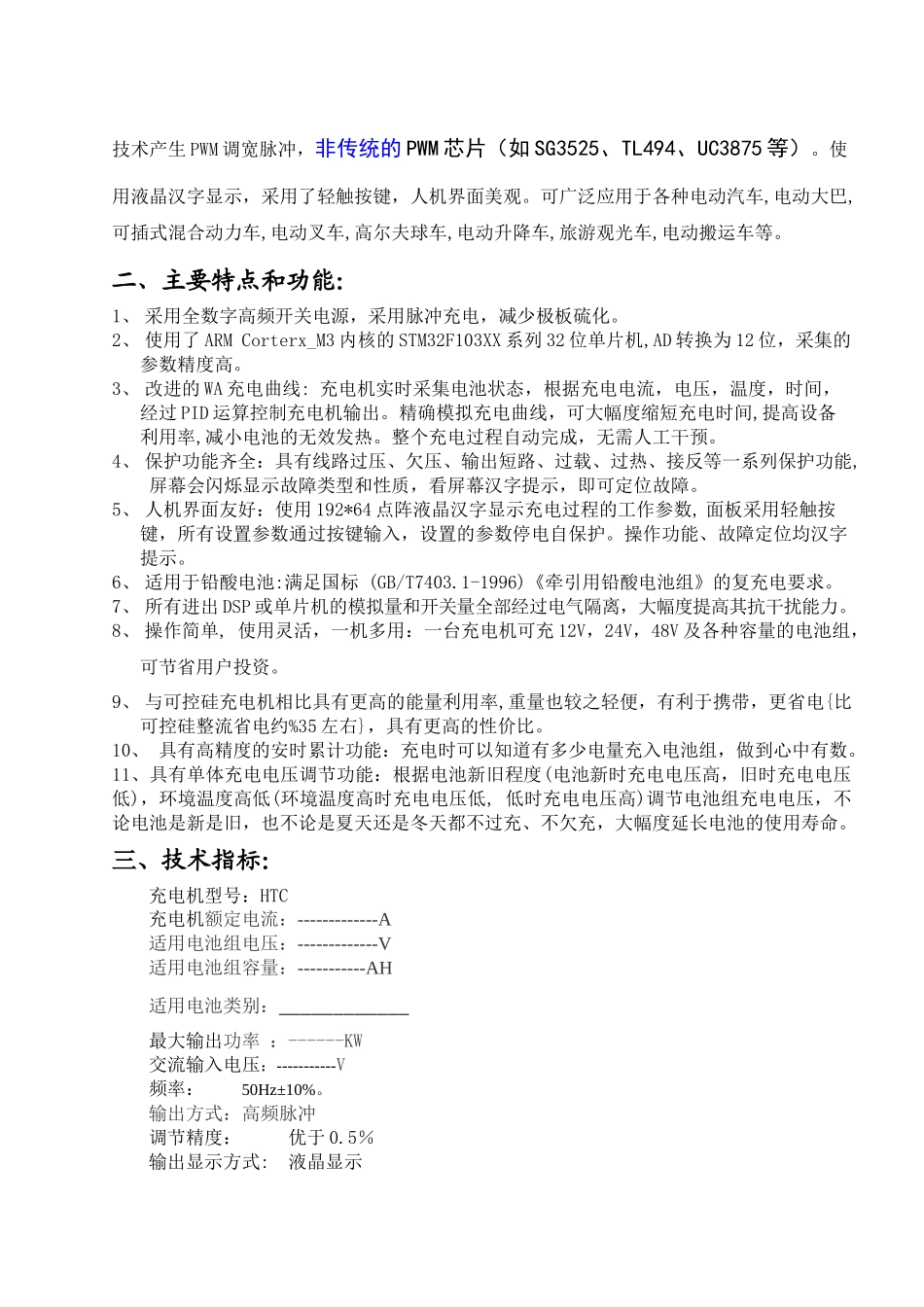

采用数字技术产生 PWM 调宽脉冲，非传统的 PWM 芯片（如 SG3525、TL494、UC3875 等）
使用液晶汉字显示，采用了轻触按键，人机界面美观
可广泛应用于各种电动汽车,电动大巴,可插式混合动力车,电动叉车,高尔夫球车,电动升降车,旅游观光车,电动搬运车等
二、主要特点和功能：1、 采用全数字高频开关电源，采用脉冲充电，减少极板硫化
2、 使用了 ARM Corterx_M3 内核的 STM32F103XX 系列 32 位单片机,AD 转换为 12 位，采集的参数精度高
3、 改进的 WA 充电曲线: 充电机实时采集电池状态，根据充电电流，电压，温度，时间，经过 PID 运算控制充电机输出
精确模拟充电曲线，可大幅度缩短充电时间,提高设备利用率,减小电池的无效发热
整个充电过程自动完成，无需人工干预
4、 保护功能齐全：具有线路过压、欠压、输出短路、过载、过热、接反等一系列保护功能, 屏幕会闪烁显示故障类型和性质，看屏幕汉字提示，即可定位故障
5、 人机界面友好：使用 192*64 点阵液晶汉字显示充电过程的工作参数, 面板
